3- 4 3 3.1.2 A 仕様から C 仕様への変更手順 マイナスドライバーを使用して、I D 設定ダイヤルを I D 1 から I D 2 に変更します。 0 1 2 3 4 5 6 7 8 9 A B C D E F IDダイヤル（ID 2に設定の場合） IDダイヤル詳細 27306-5V-00 c 注意 ID設定ダイヤルを回すマイナスドライバーは、サイズの合ったものを使用してください。（刃幅4mm …
3-3
3
3
ねじ 2 本を外し、マグネットキャッチ Assy を取り外します。
マグネットキャッチ1
マグネットキャッチAssy
（標準位置）
27303-5V-00
4
上面安全カバーを全開にし、TSF1 をポジション 1 に取り付けます。
5
マグネットキャッチ Assy を分解し、ナットプレートと付属のねじ 2 本（M3 × 6 六角
穴付きねじ）を使用してマグネットキャッチをマウンター本体カバーに取り付けます。
マグネットキャッチ2
マグネットキャッチ
（コンベアカバー位置）
スクリューキャッチプレート
27304-5V-00
6
上面安全カバーを開閉し、安全スイッチプッシュプレートがカバー安全スイッチを確実
に押し込んでいる事を確認します。
カバー安全スイッチ
カバー安全スイッチ
安全スイッチプッシュプレート
27305-5V-00
3-4
3
3.1.2 A 仕様から C 仕様への変更手順
マイナスドライバーを使用して、ID 設定ダイヤルを ID1 から ID2 に変更します。
0
1
2
3
4
5
6
7
8
9
A
B
C
D
E
F
IDダイヤル（ID 2に設定の場合）
IDダイヤル詳細
27306-5V-00
c
注意
ID設定ダイヤルを回すマイナスドライバーは、サイズの合ったものを使用してください。（刃幅4mm
が適正サイズです。）サイズの合わないものを無理に使用すると、ダイヤルが損傷する可能性があり
ます。
n
要点
TSF1のID情報は、マウンター起動時に認識されます。TSF1のID番号を変更した場合は、マウン
ターの電源投入後にTSF1のディスプレイに表示されるID番号を確認してください。
3-5
3

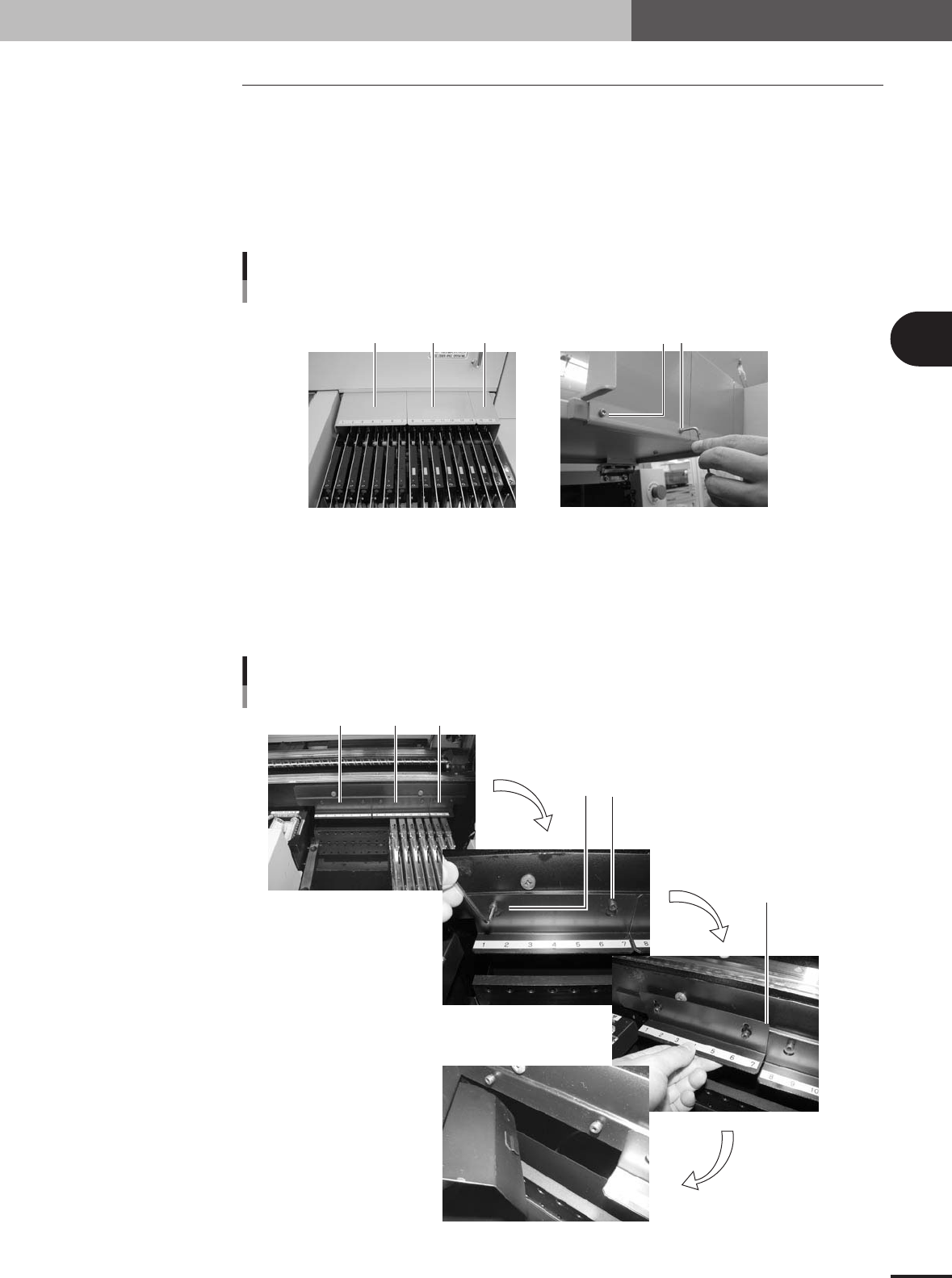

3.2 マウンター仕様変更方法
3.2.1 TSF1 未使用状態から TSF1 「1 本 /2 本使用」へ
1
TSF1 を１台使用する場合は１番を、２台使用する場合は１番と２番を取り外します。
マウンターカバーを開き、安全カバー裏側のネジ２本を緩めて取り外します。
マウンター仕様変更1
マウンター側安全カバー
1番 2番 3番 ネジ２本を緩めて取り外します。
27307-5V-00
2
TSF1 を１台使用する場合は１番を、２台使用する場合は１番と２番を取り外します。
セットスクリュー２本を緩め、テープガイド板金を上に持ち上げれば外れます。紛失防
止の為、緩めたネジはマウンター本体に締め付けておいてください。
マウンター仕様変更2
テープガイド板金
セットスクリュー２本を緩める。
上側に持ち上げ、手前側
に引いて外します。
1番 2番 3番
