3.2 マウンター仕様変更方法
3.2.1 TSF1 未使用状態から TSF1 「1 本 /2 本使用」へ
1
TSF1 を１台使用する場合は１番を、２台使用する場合は１番と２番を取り外します。
マウンターカバーを開き、安全カバー裏側のネジ２本を緩めて取り外します。
マウンター仕様変更1
マウンター側安全カバー
1番 2番 3番 ネジ２本を緩めて取り外します。
27307-5V-00
2
TSF1 を１台使用する場合は１番を、２台使用する場合は１番と２番を取り外します。
セットスクリュー２本を緩め、テープガイド板金を上に持ち上げれば外れます。紛失防
止の為、緩めたネジはマウンター本体に締め付けておいてください。
マウンター仕様変更2
テープガイド板金
セットスクリュー２本を緩める。
上側に持ち上げ、手前側
に引いて外します。
1番 2番 3番
27308-5V-00
3-6
3
3.2.2 TSF1 「1 本 /2 本使用」から TSF1 未使用状態へ
1
安全カバー取り外しと逆の手順で取り付けてください。
2
テープガイド板金取り外しと逆の手順で取り付けます。取り付けの際、テープガイド板
金裏側の板金押さえが、本体側の板金を挟むように注意して固定してください。

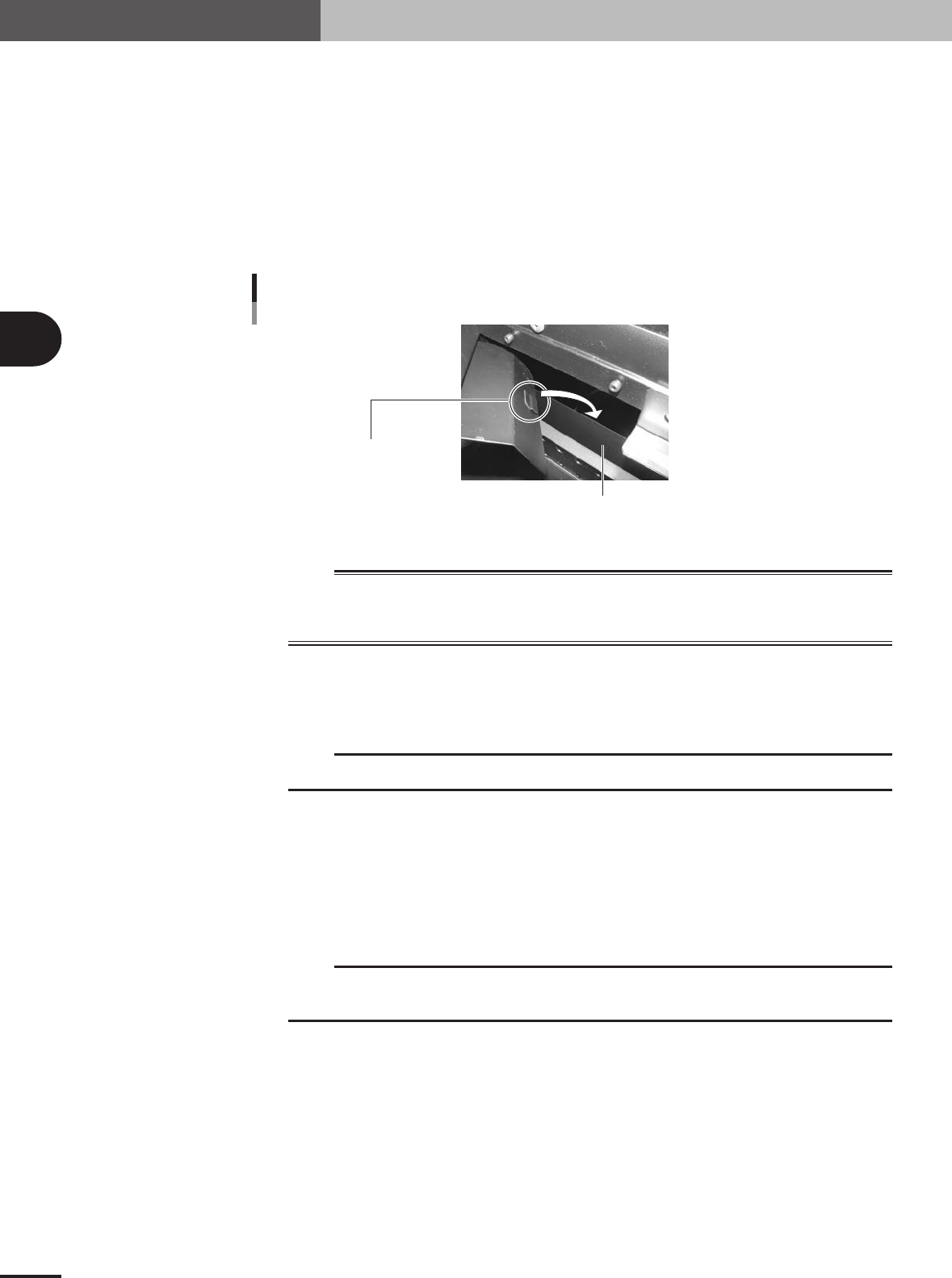

マウンター仕様変更3
板金押さえ
本体側板金
27309-5V-00
w
警告
TSF1を使用しない場合は、安全のためマウンター側安全カバーとテープガイド板金を必ず取り付けて
ください。マウンター側安全カバーとテープガイド板金を取り付けずにマウンターを使用すると、事
故や故障の原因となる可能性があります。
3.2.3 マシン設定の確認
TSF1 を正しく動作させる為、以下のマシン設定が正しく設定されているか確認します。
c
注意
マシン設定を変更する場合は、マシン設定の変更権限を持つオペレータ名でログインしてください。
1
1. 段取りメニューから[マシン設定]ボタンを押します。
2.「設定」→「マシン情報」から「オプション設定」を開きます。
3.「オプション」→「特注」を開き、「仕様 A」に設定します。TSF1 を使用しない場合
は「なし」に設定してください。
c
注意
TSF1以外の特注要素がマウンターに付加されている場合は、TSF1を使用しなくても「仕様A」に設定
してください。
4.「マシン情報」→「特殊設定」から「機能設定」を開きます。
5.「トレイシャトルフィーダー」の設定を「使用」に設定します。TSF1 を使用しない場
合は「未使用」に設定してください。
3-7
3

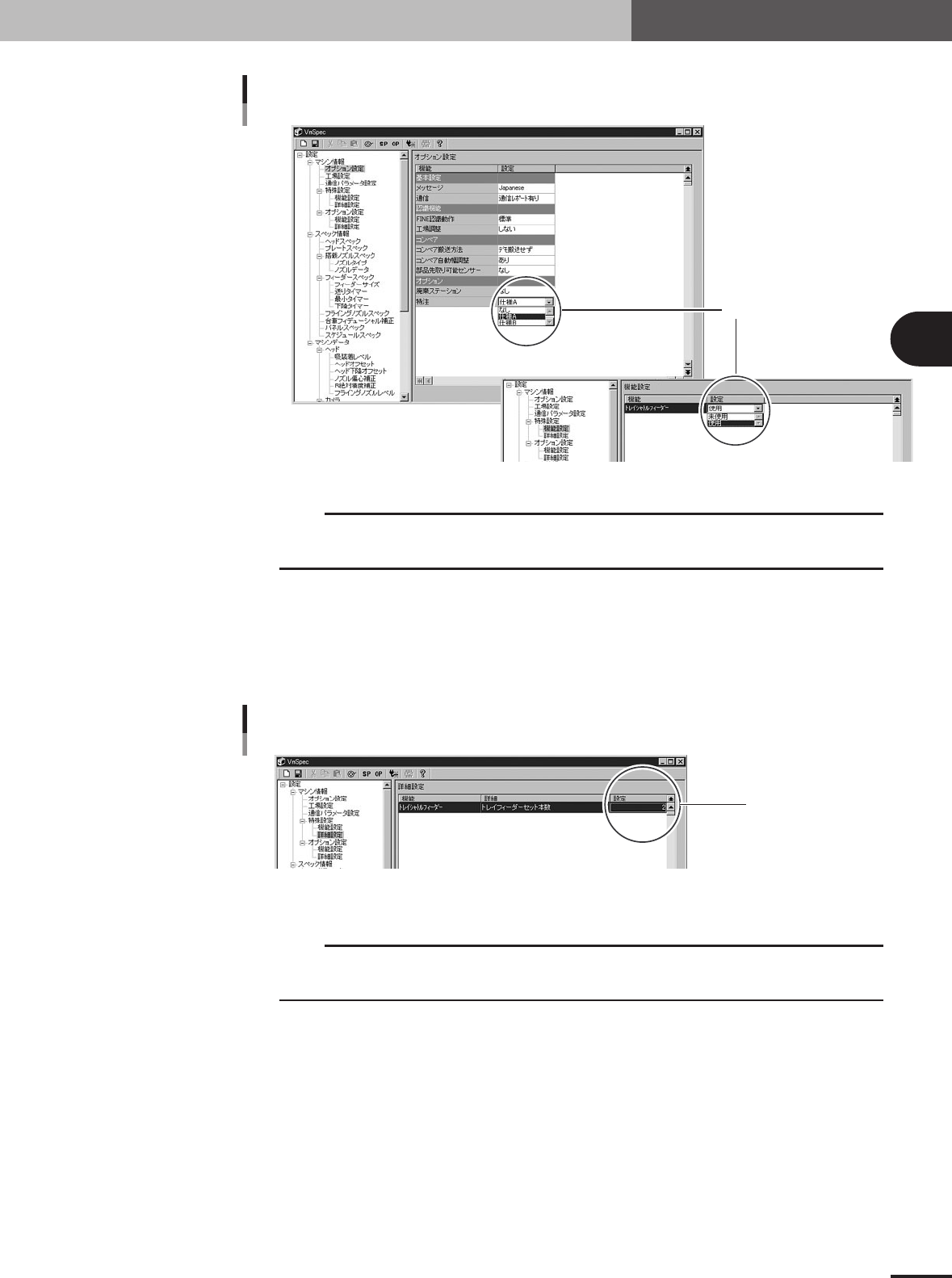

マシン設定１
設定
67310-5V-00
c
注意
「TSF1の使用/未使用」において、「オプション」→「特注」を「なし」（TSF1を未使用）に設定し
た場合、「機能設定」画面の「トレイシャトルフィーダー」設定は無効となります。
2
1.「マシン情報」→「特殊設定」から詳細設定を開きます。
2.「トレイシャトルフィーダー」→「設定」を開き、TSF1 を 1 台使用する場合は「1」、
2 台使用する場合は「2」を入力します。
マシン設定2
設定
67311-5V-00
c
注意
「TSF1の使用/未使用」において、「オプション」→「特注」を「なし」（TSF1を未使用）に設定し
た場合、「機能設定」画面の「トレイシャトルフィーダー」設定は無効となります。
