3.3 ノズルステーション (オプション)
ノズルステーションには、自動交換するための各種ノズルを装備できます。
全てのヘッドでノズルを自動交換できます。ノズルステーションと対応するヘッドおよびノズルタ
イプは以下のとおりです。
4
3
21432143214321432
1
ノズルステーション
オプション
ステーション
No. 1
ステーション
No. 20
対応ヘッド番号
マシン正面
Type 81A Type 82A Type 83A Type 84A
Type 86A
Type 8SA
(Special)
22113-E5-20
c
注意
ノズルには向きがあります。手で取り外した場合は必ずノズルステーションの所定の位置に戻してく
ださい。
3. ヘッド部
1-8
各
部
の
名
称
と
働
き
1

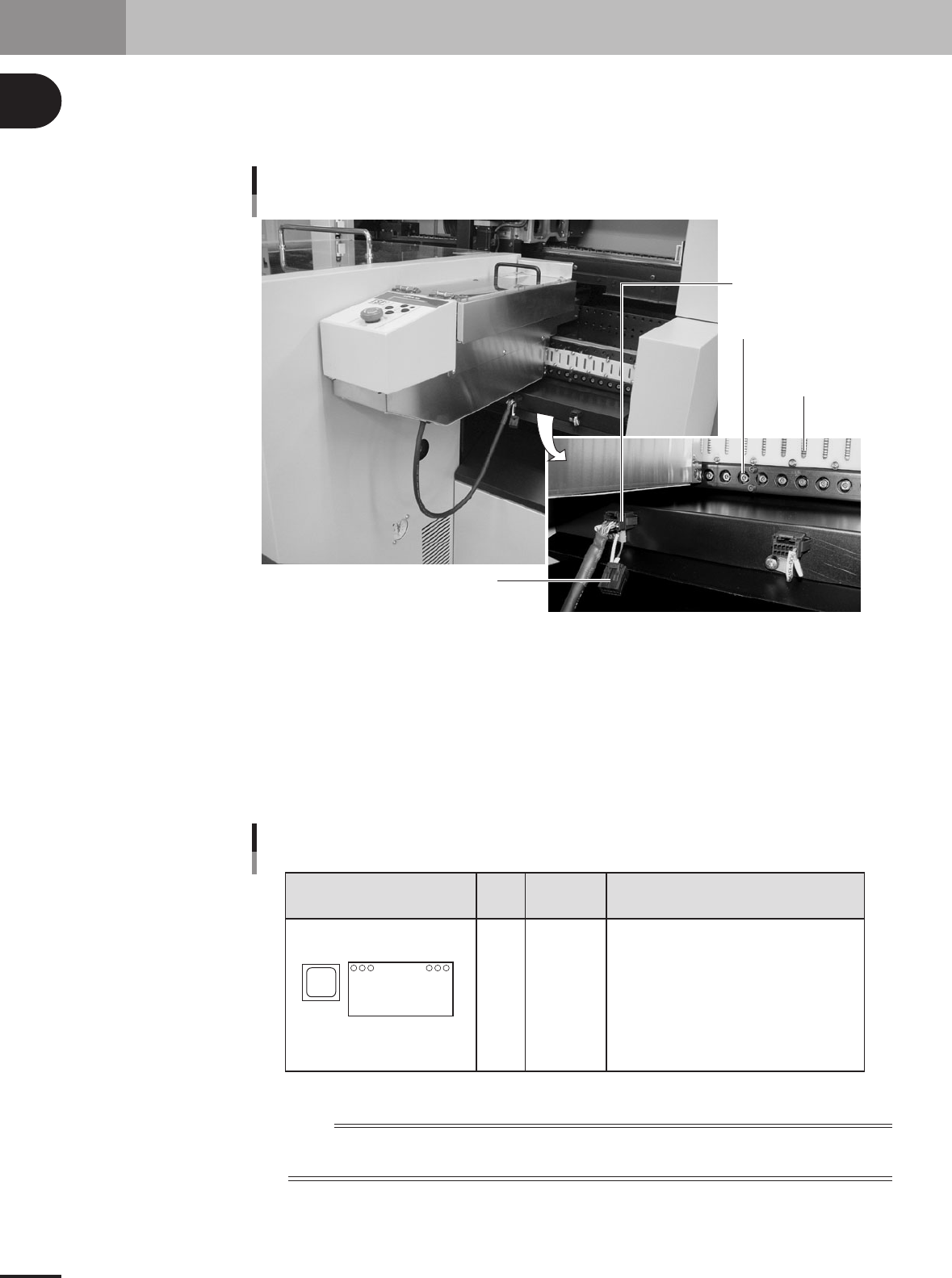

4. フィーダーセット部
フィーダーセット部には、テープフィーダーなどを取り付けるフィーダープレート、マウンターとフィーダーの通信
用電極、エアーカプラー、オプション機器を駆動するための電源コネクターが装備されています。
フィーダー駆動用エアー取入口
信号接点部 (8pin)
TSF1用コネクター
TSF1用ショートコネクター
フィーダー部
22117-5E-10
信号接点部
マウンターとフィーダー間の通信用電極です。
フィーダー駆動用エアー取入口
フィーダーに駆動用エアーを供給します。
TSF1 用コネクター
TSF1(トレイシャトルフィーダー)用の電源および信号線の接続コネクターです。使用しない場合
は、必ずショートコネクターを取り付けてください。
吸着可能範囲
(8mm)
構 成 ヘッド
取り付け可能供給装置
1
16
フィーダープレート構成
1
2
3
4
1∼13
1∼14
1∼15
1∼16
テープフィーダー
スティックフィーダー
TSF 1
8mm ：占有幅1本分
12,16mm：占有幅2本分
24,32mm：占有幅3本分
占有幅2本または３本分
2台まで
占有幅1台あたり7本分
16連 20mmピッチ
22118-5E-20
n
要点
テープフィーダーにおいて15インチリールの使用は、大型テープフィーダー対応マシンのみとなりま
す。また、TSF1についても同様です。
1-9
各
部
の
名
称
と
働
き
1
5. コンベアユニット
基板を固定するために使うコンベアユニットについて説明します。
PCB
2
3
1
4
コンベアユニット
22130-E5-20
1 メインストッパー
コンベア内に搬入された基板はメインストッパーに当たって止まります。
2 プッシュアップ
プッシュアップピンを設置するプレートです。シリンダーで上下して基板を下方向からサポート
します。
3 プッシュアップピン
プッシュアップ上に設置し、基板を下方向から固定します。
4 挟み込み (基板クランプユニット)
プッシュアップと連動して基板の縁を下方向から挟み込んで固定します。
