2. 操作画面と各種ボタン
ソフトウエア画面の基本的な構成と操作方法を説明します。マシンの操作を行う前にお読みください。
2.1 操作画面の基本構成
操作画面は、「ステータスエリア」、「ボタンエリア」、「フリーエリア」で構成されています。
ボタンエリア1
ボタンエリア2
ボタンエリア3
ステータスエリア

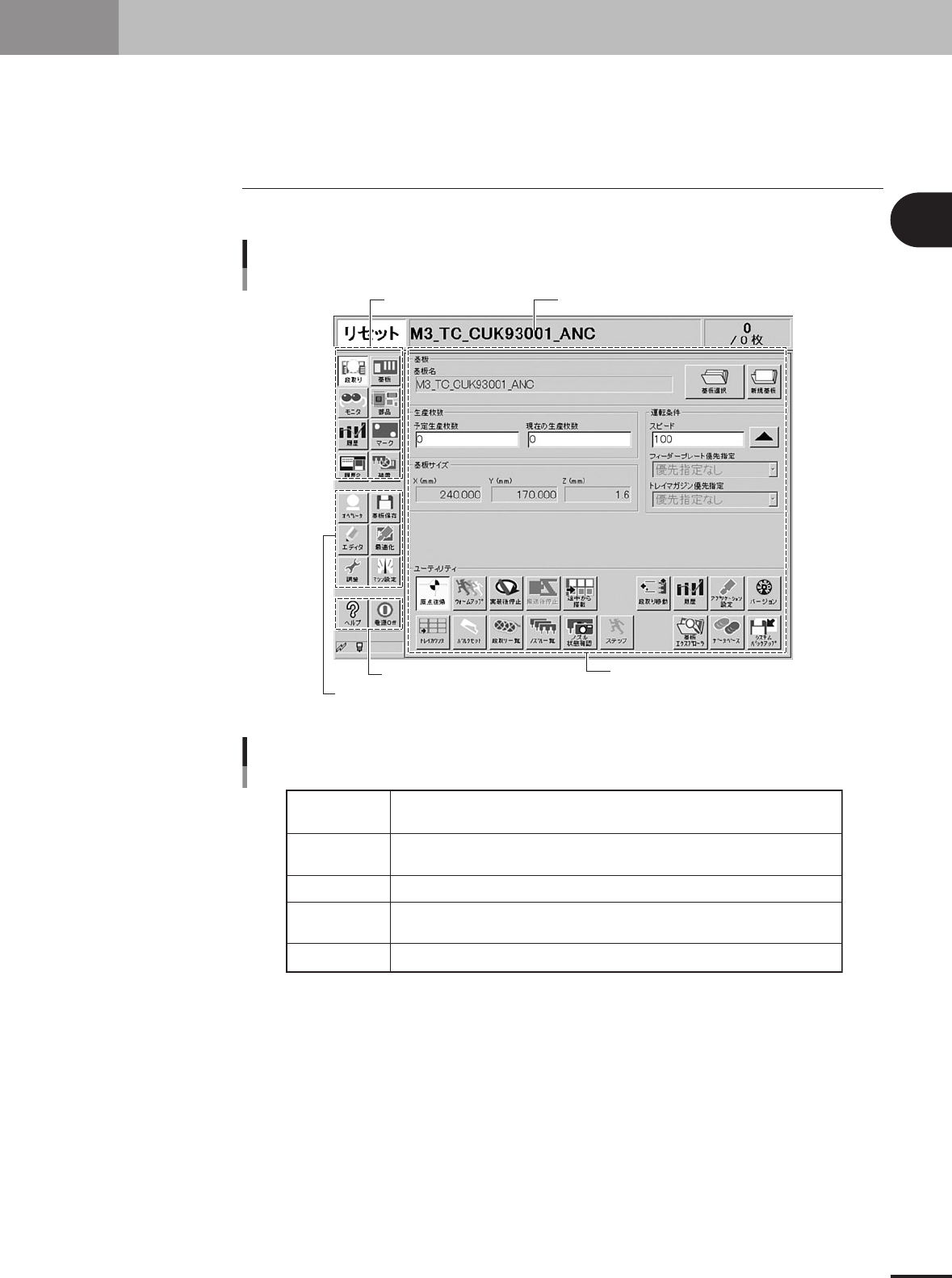

画面構成例
段取り画面
フリーエリア
26201-E5-10
ステータスエリア
ボタンエリア1
ボタンエリア2
ボタンエリア3
フリーエリア
左端に現在のマシンの状態、中央に選択されている基板名、右端に基板の生産枚数を
表示します。
操作上の主なメニューを選択できます。選択したボタンに応じて「フリーエリア」の
画面内容が切り替わります。
補助的な機能を呼び出すためのボタンです。
ヘルプ画面を呼び出すための[ヘルプ]ボタンとマシンの電源をOFFするための[電源off]
ボタンがあります。
メニューボタンで選択された操作画面が表示されます。
画面上のエリア
24201-E0-10
2-4
基
本
的
な
操
作
に
つ
い
て
2
2. 操作画面と各種ボタン
2.2 各種ボタンと入力ボックス
操作画面上には各種のボタン、選択タブ、入力ボックスが使われています。
行移動ボタン
縦スクロールバー&ボタン
操作画面例
マーク画面
操作ボタン
編集ボタン
横スクロールバー&ボタン
補助画面
選択タブ
パラメーター
リスト
パラメーター
入力欄
データNo.リスト
26202-E5-10
画面上のボタンその他
選択タブ
パラメーター
入力欄
スクロールバー
＆ボタン
行移動ボタン
操作ボタン
編集ボタン
補助画面
このタブを選ぶことにより、パラメーター入力画面を切り替えることができます。
パラメーターの選択や入力を行います。キーボード操作のときは、ダブルクリックすると
編集可能になります。タッチパネル操作のときは、画面右下の[編集]ボタンを押して編集
ボックスをポップアップさせて入力します。
データNo.リストやパラメーターリストに表示しきれない項目を見たいときに使用します。
データNo.リストやパラメーターリスト内のカーソル行を上下に移動させます。
目的に応じた次の操作画面やボックスが開きます。
選択されている項目やパラメーターの編集ダイアログボックスを表示します。
パラメーターの入力に役立つ情報をイラストなどで表示します。パラメーターリストと
補助画面内のアルファベットは対応しています。
24202-E0-10
2-5
基
本
的
な
操
作
に
つ
い
て
2
2. 操作画面と各種ボタン
ヘルプ画面について
各メニューボタン、選択タブ、パラメーターなどの詳細は、ヘルプ画面で参照することができま
す。ヘルプ画面を表示するには[ヘルプ]ボタンを押します。ヘルプ画面から操作画面に戻るには、
ボタンエリアの他のボタンを押してください。
[ヘルプ]ボタン
ヘルプ画面
「ヘルプ」画面
26203-E0-00
参考
ヘルプ画面を表示させるためには、マシンに付属しているソフトウエアインストール用CD-ROMを本
体のCD-ROMドライブに挿入しておく必要があります。
