2- 13 基 本 的 な 操 作 に つ い て 2 3. マシンの起動と終了 3.4 コンベアの段取りを行う 生産基板を切り替えるにあたり、その基板にあわせてコンベアユニットを調整したり、使用する フィーダーの準備をすることが必要です。ここではコンベアユニットの段取り替えについて説明し ます。 コンベア幅を調整する 3.4.1参照 3.4.2参照 非常停止ON 基板を作業位置に置く 固定状態を確認する メインストッパーを上げる プッ…
2-12
基
本
的
な
操
作
に
つ
い
て
2
3. マシンの起動と終了
4
[開始]ボタンを押してウォームアップ運転を始めます。
「進行状態」の画面にウォームアップの経過時間と状態が表示されます。

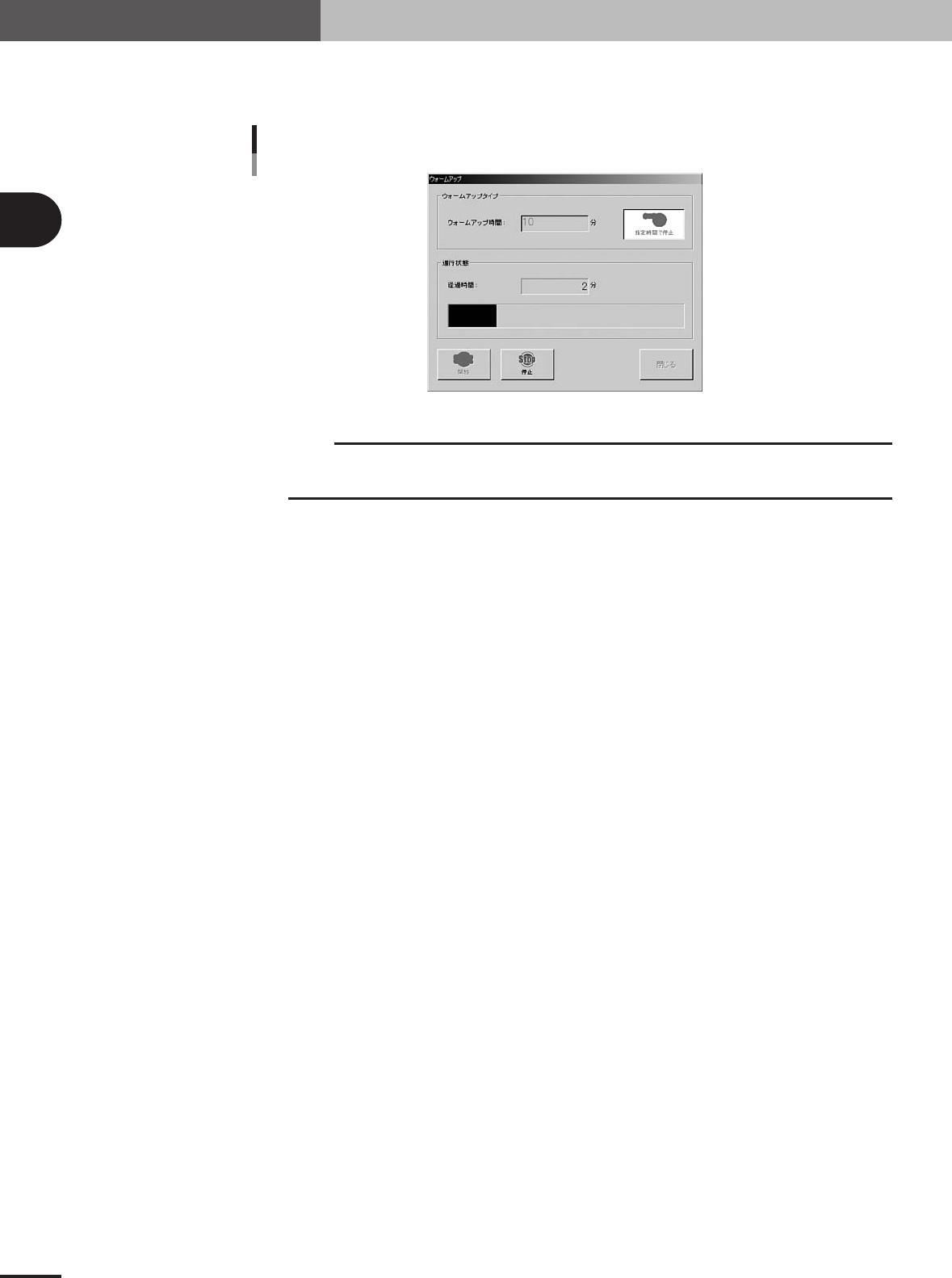

ウォームアップ運転画面
26302-E5-10
c
注意
ウォームアップ運転の途中で異常が発生した場合は[停止]ボタンを押して運転を中断し、原因を究明・
対策してください。
5
終了します。
Step3 で設定した時間が経過すると、マシンは自動的に運転を停止します。[閉じる]ボタ
ンを押して前の画面に戻ります。
2-13
基
本
的
な
操
作
に
つ
い
て
2
3. マシンの起動と終了
3.4 コンベアの段取りを行う
生産基板を切り替えるにあたり、その基板にあわせてコンベアユニットを調整したり、使用する
フィーダーの準備をすることが必要です。ここではコンベアユニットの段取り替えについて説明し
ます。
コンベア幅を調整する 3.4.1参照
3.4.2参照
非常停止ON
基板を作業位置に置く
固定状態を確認する
メインストッパーを上げる
プッシュアップピン位置を調整する
運転
段取り作業の流れ
22302-E5-10
2-14
基
本
的
な
操
作
に
つ
い
て
2
3. マシンの起動と終了
3.4.1 コンベア幅
コンベア幅を生産する基板幅に合わせます。
1
基板データを選択します。
「３章 2.2 基板データを選択する」を参照してください。
2
「装置」ー「コンベア」画面を開きます。
3
[コンベア幅]ボタンを押します。
コンベア幅変更のダイアログが現れますので、コンベア幅を確認して [OK]ボタンを押し
てください。コンベアが指定された幅に変更されます。
[コンベア幅]ボタン
コンベア幅ダイアログ
26311-E5-00
c
注意
コンベア幅調整時、コンベアレールが他のプッシュアップピンなどに接触しないよう注意してくださ
い。
