3 - 1 3 1. 概 要 基板登録 部品 吸 着 基 本 補助調整 認 識 装 着 トレイ オプショ…
4.10 テープ以外の供給装置を使う場合 . . . . . . . . . . . . . . . . . . . . . . . . 3-49
4.10.1 スティックフィーダー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-49
4.10.2 トレイシャトルフィーダー . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-53
5. マーク情報を作る . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-59
5.1 作成手順 . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-60
5.2 基本パラメーター . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-61
5.3 形状パラメーター . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-62
5.4 認識パラメーター . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-64
5.5 マークポチを実行する . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3-66
3 -1
3
1. 概要
基板登録
部品
吸 着
基 本
補助調整
認 識
装 着
トレイ
オプション
形 状
形 状
認 識
基 本
搭 載
基 板
各種パラメーター
フィデューシャル
バッドマーク
オフセット
基板
各種データの構成
マーク
補助調整
22401-E0-10
3-2
3
2. 基板名の登録と選択
2.1 基板名を登録する
新しい基板データを作るには、まず基板名を登録することが必要です。基板名の登録するには次の
方法があります。
1. 新しい基板名を登録する
ベースとなるデータがない場合は新規に基板を登録し、その後必要な情報を埋めていきます。
2. すでに登録されている基板データを利用する
本機に登録済みの基板データをコピーして、用途に応じて変更します。
3. CAD、他社マウンターのデータを変換する
CAD データ、他社マウンターのデータを変換後、部品の座標データを取り込んで本機で使用できる
データを作成します。
■ ここでは、「1. 新しい基板名を登録する」の方法について説明します。

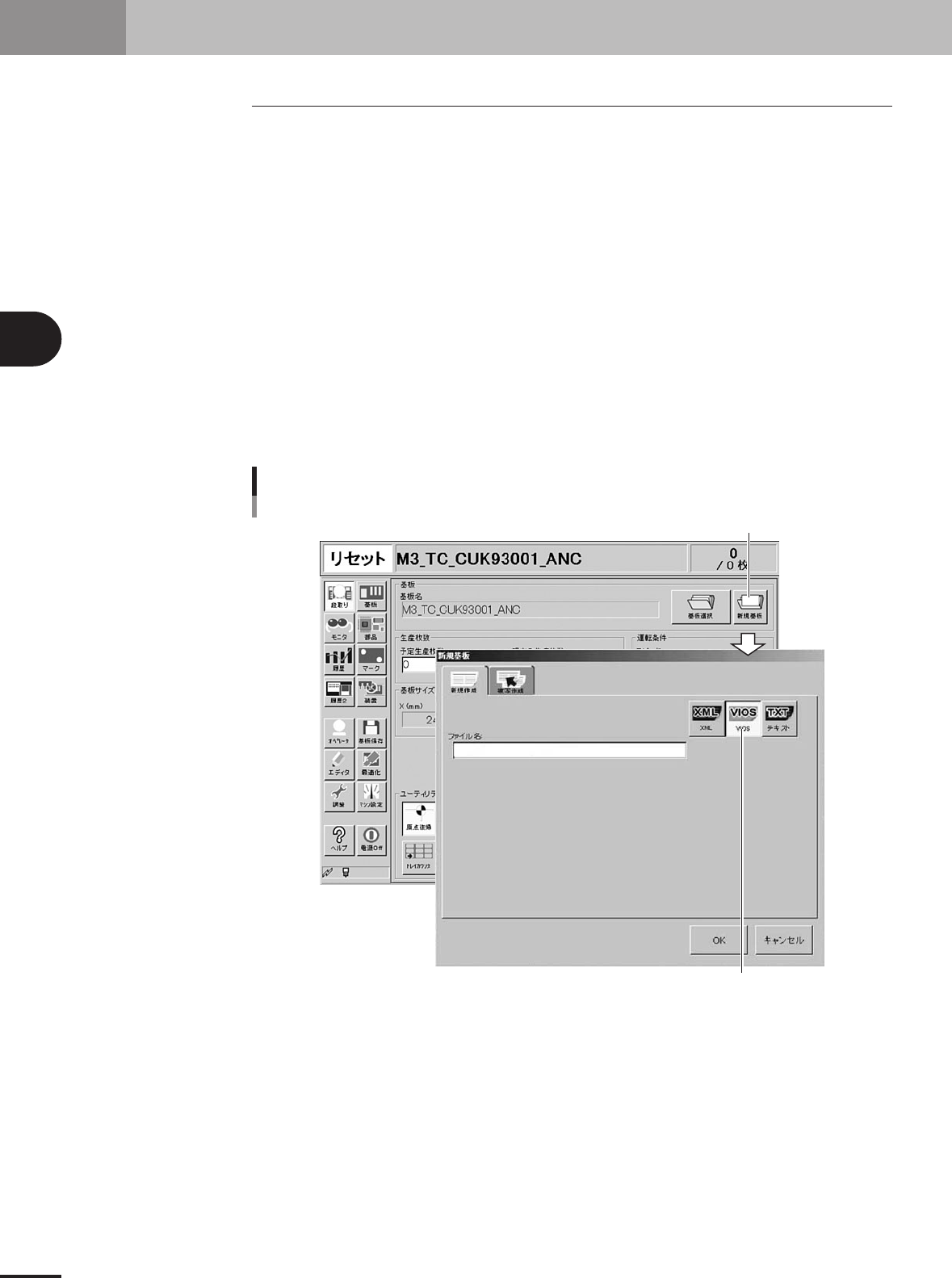

1
「新規基板」ダイアログボックスが開きます。
[新規基板]ボタン
保存形式を選択する
[新規基板]ボタン
26401-E5-10
