3. 基板情報を作る

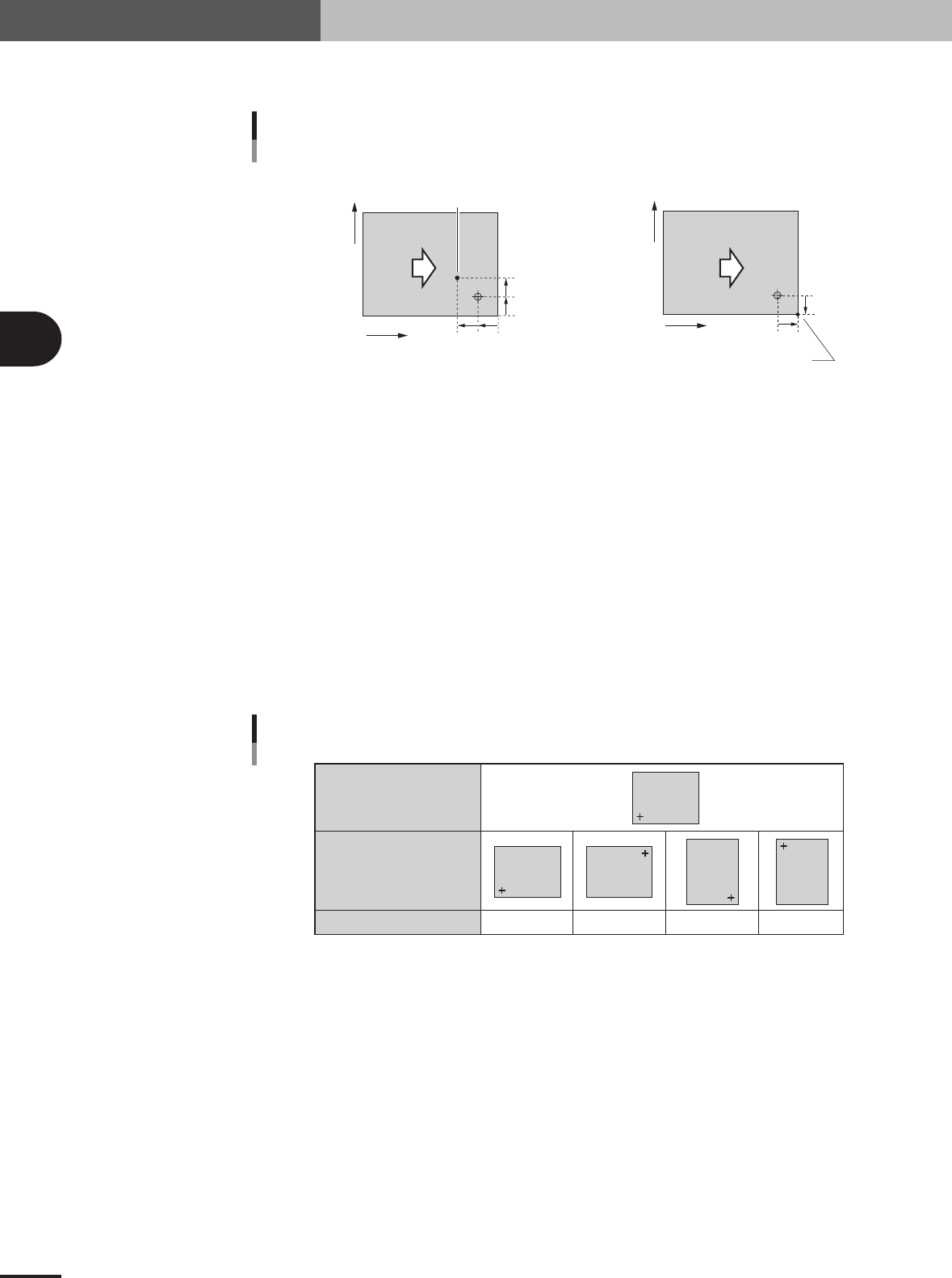

下図のようにロケートピン位置以外に基板原点を設ける場合は、ロケートピン位置から基板原点ま
での相対位置を入力します。
5mm
5mm
X
Y
5mm
5mm
5mm
5mm
X
Y
基板搬送方向
基板搬送方向
●
位置を基板原点とする場合は
X=-5.00、Y=5.00を入力してください。
■ 基板原点 ≠ロケートピン位置
ロケートピン位置以外の基板原点
■ 基板原点 ＝基板コーナー
基板コーナーを基板原点とする場合は
X=5.00、Y=-5.00を入力してください。
22407-5E-10
2 パターン名称
ブロック名を入力します。
3 種類
最上行には「基板原点」、2 行目以降は「ブロックオフセット」が指定されています。(変更不可)
4 スキップ
チェックマークを付けると、そのブロックへの部品搭載を実行しません。
5 XY
基板原点から各ブロックの原点までの値を入力します。[ティーチ]ボタンでティーチングしたり、
トレースすることもできます。
6 Ｒ
基準ブロックに対する回転角度を入力します。[ティーチ]ボタンでティーチングしたり、トレース
することもできます。
基準ブロック
(ブロックオフセットNo. 1)
他ブロック
R
「R」データ
0ﾟ 180ﾟ 90ﾟ -90ﾟ
ブロック
ブロック
ブロック
ブロック
ブロック
24402-E0-00
3-13
3
3. 基板情報を作る
3.3.1 ピッチ展開機能

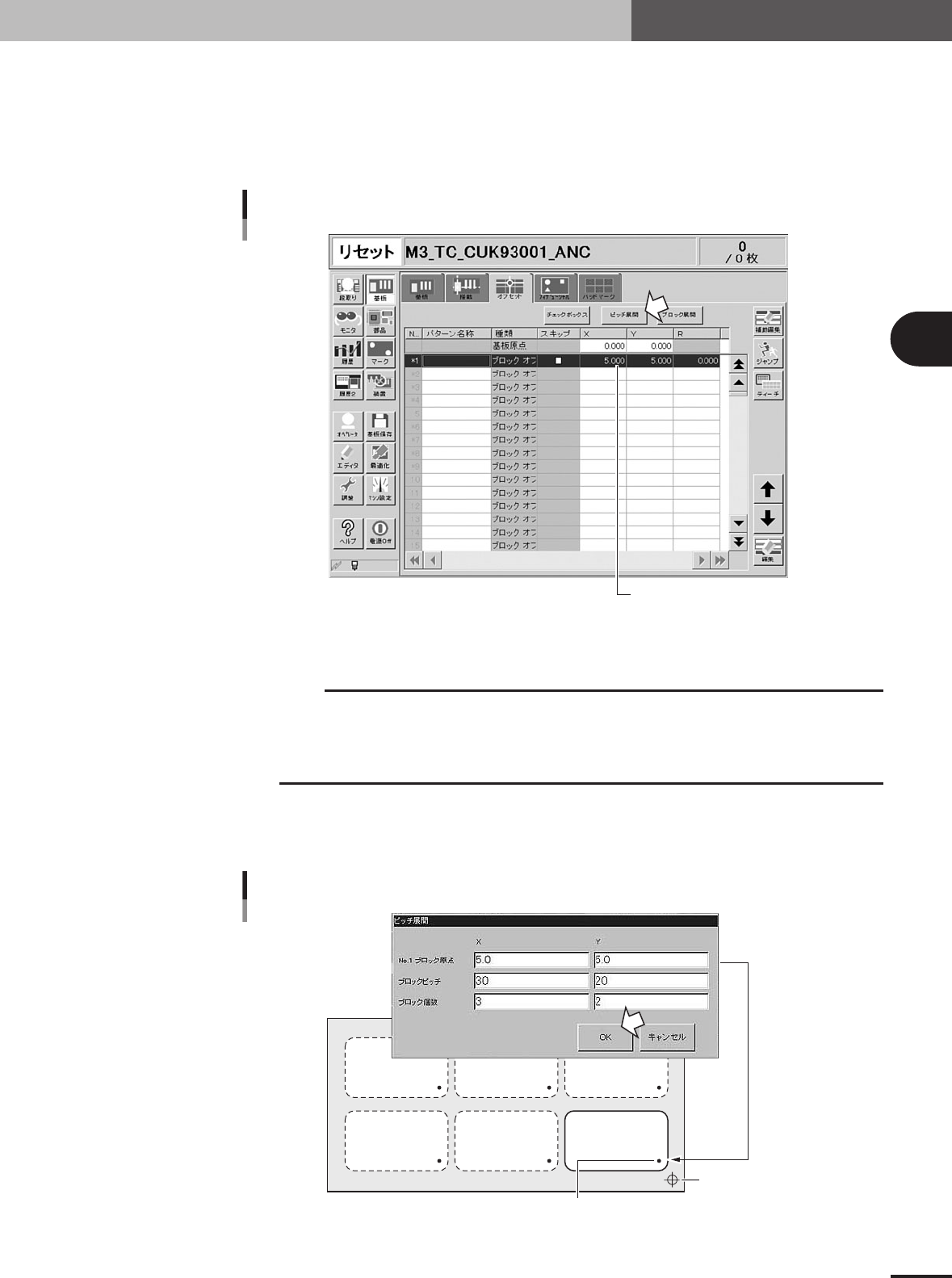

ブロックピッチおよびブロック個数を入力することによってピッチ展開を行います。
1
初期値となる座標を入力します。基板原点と同じ場合は入力する必要はありません。
ピッチ展開ボタン
No.1オフセットデータ
26315-E5-00
2
c
注意
下記の条件をクリアできない場合はピッチ展開できません。
・No.1以外のブロックにオフセットデータが入力されている。
・ピッチ展開後の座標値が-999.999から999.999の範囲に収まらないブロックがある。
・ピッチ展開後のブロック数が512を越える。
3
展開したいブロックの XY ピッチと XY 個数を入力し[OK]ボタンを押してください。
オフセットNo.1の座標
ピッチ展開
基板原点
X
Y
26420-5E-00
3-14
3
3. 基板情報を作る
4

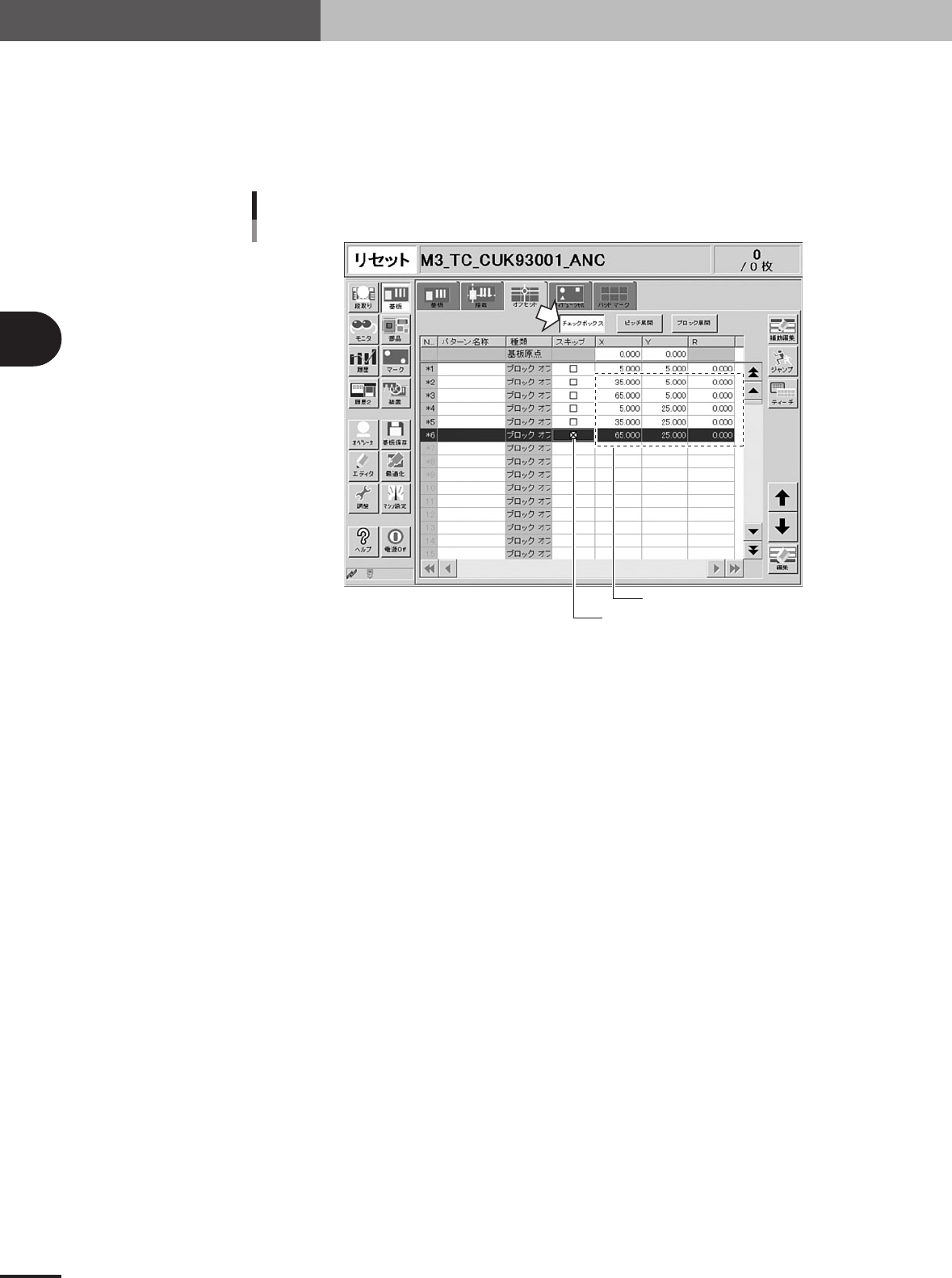

ブロックオフセットに展開されたデータが表示されますので確認をしてください。また、
展開を行うと全てのブロックオフセットが有効になります。実行したくないブロックが
あった場合はチェックボックスボタンを押してチェックボックスにチェックを入れてく
ださい。
ピッチ展開後のデータ
ピッチ展開されたデータ
チェックボックス
26316-E5-00
