1.3 机器外形尺寸
宽 1140mm×长 1380mm×高 1500mm
图 1-1 机器外形图
深圳德森精密设备有限公司 第一章 系统描述
5
1.4 系统的主要组成部分
本机包括机械、电气两大部分。
机械部分由运输系统、网板夹持装置、PCB 夹板装置、视觉系统、刮刀系统、自动网板
清洗装置、可调工作平台等组成。
电气部分由工控机及控制软件、驱动器、步进电机、伺服电机和气动系统以及信号监测
系统组成。

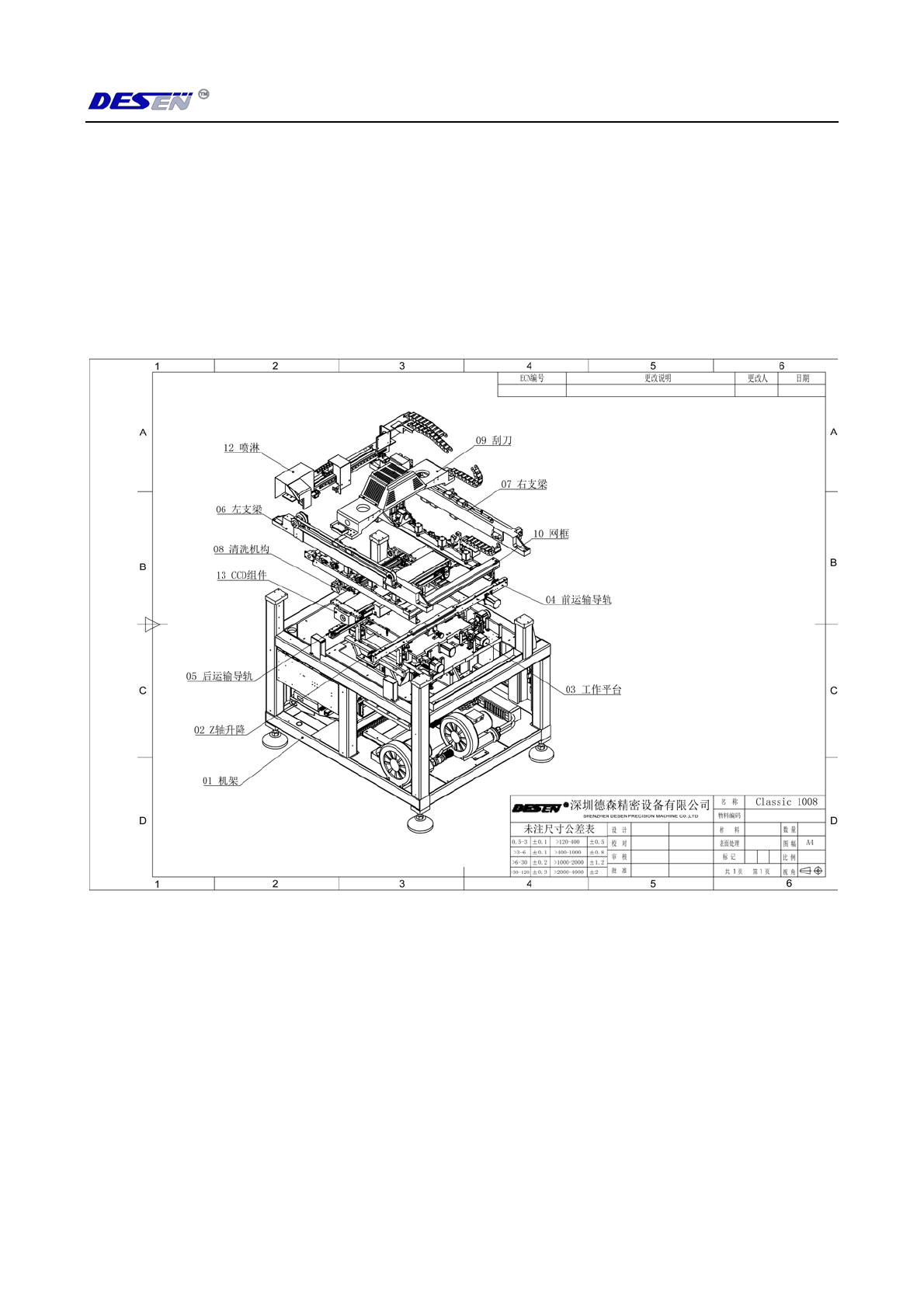

图 1-2 结构图
深圳德森精密设备有限公司 第一章 系统描述
6
1.4.1 运输系统
组成：包括运输导轨、运输带轮及皮带、步进电机、驱动器、停板装置、导轨调宽装置等。
功能：对 PCB 进板、出板的运输、停板位置及导轨宽度的自动调节以适应不同尺寸的 PCB
基板。

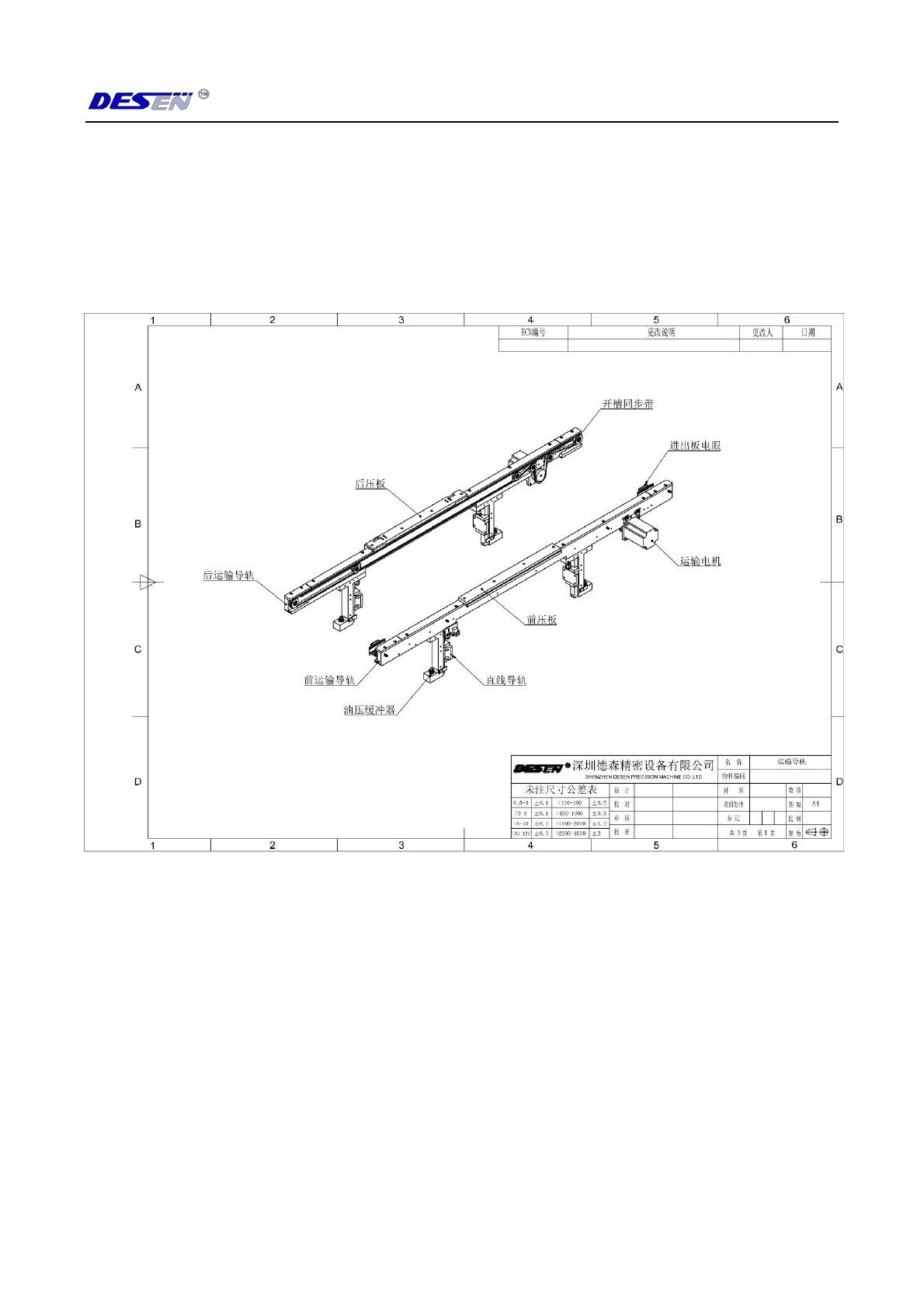

图 1-3 运输导轨结构图
