AV131
MAINTENANCE MANUAL
5.6 Anvil Unit
D79MEC-Y4-400-A0
5.6-1
5.6. Anvil Unit
D79MEC-Y4-400-A0

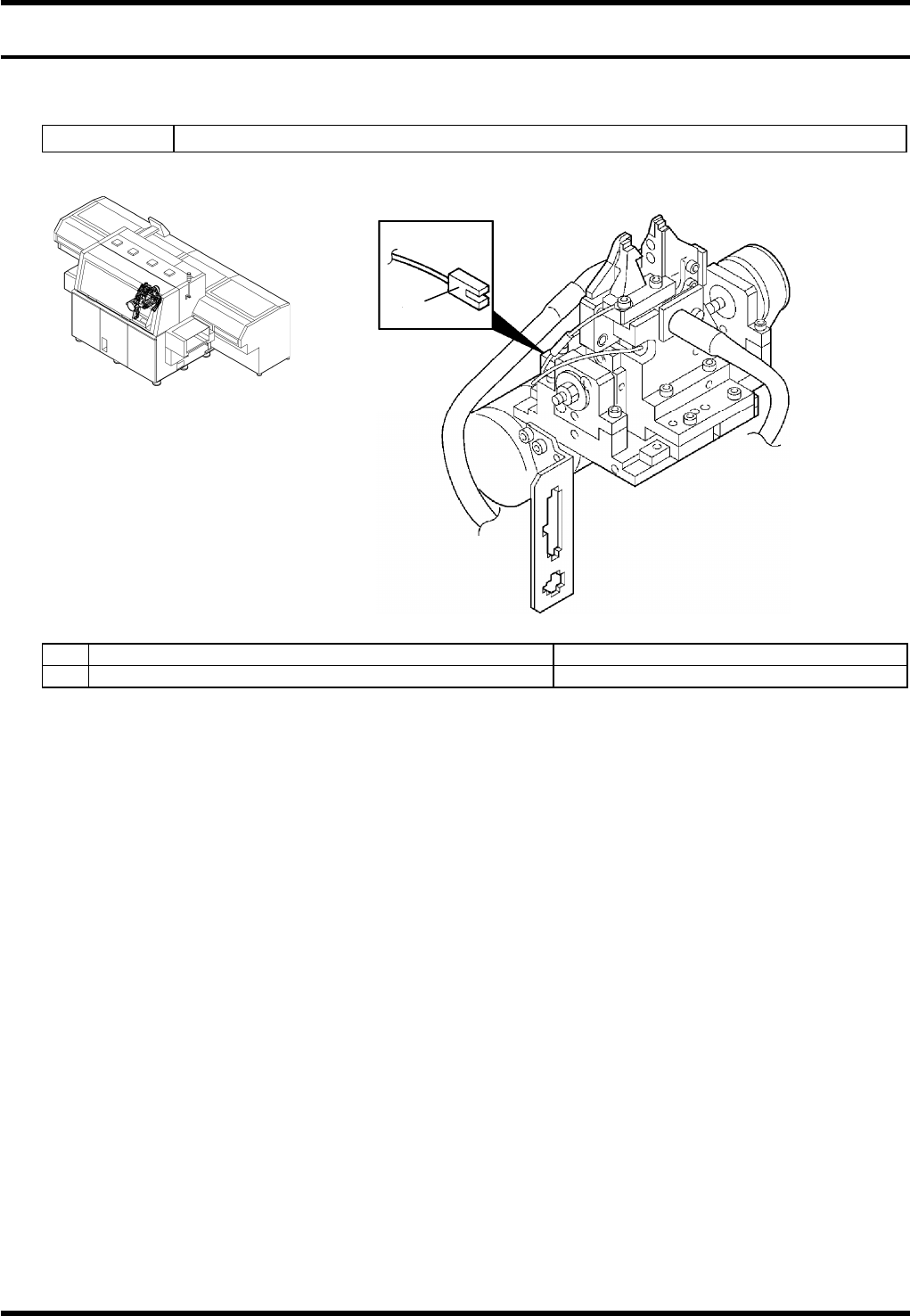

5.6.1 Upper Anvil
Unit No. 1087813000
No. Name Type
1. WA axis origin P914SA1
1.
AV131
MAINTENANCE MANUAL
5.6 Anvil Unit
D79MEC-Y4-400-A0
5.6-2
5.6.2 Lower Anvil
Unit No. N610052019AA
θA axis overlimit position
- side -4.16° to -6.00°
Head
θA
+ side 94.16° to 96.00°
Part A
(See the next page.)
AV131
MAINTENANCE MANUAL
5.6 Anvil Unit
D79MEC-Y4-400-A0
5.6-3
Sensor Layout Drawing (Part A)
No. Name Type
1.
θA axis origin detection
EE-SPX403
2.
θA axis (+) safety limit
EE-SPX403
3.
θA axis (-) safety limit
EE-SPX403
2. θA axis (+) safety limit
1. θA axis origin
3.
θ
A axis (-) safety limit
