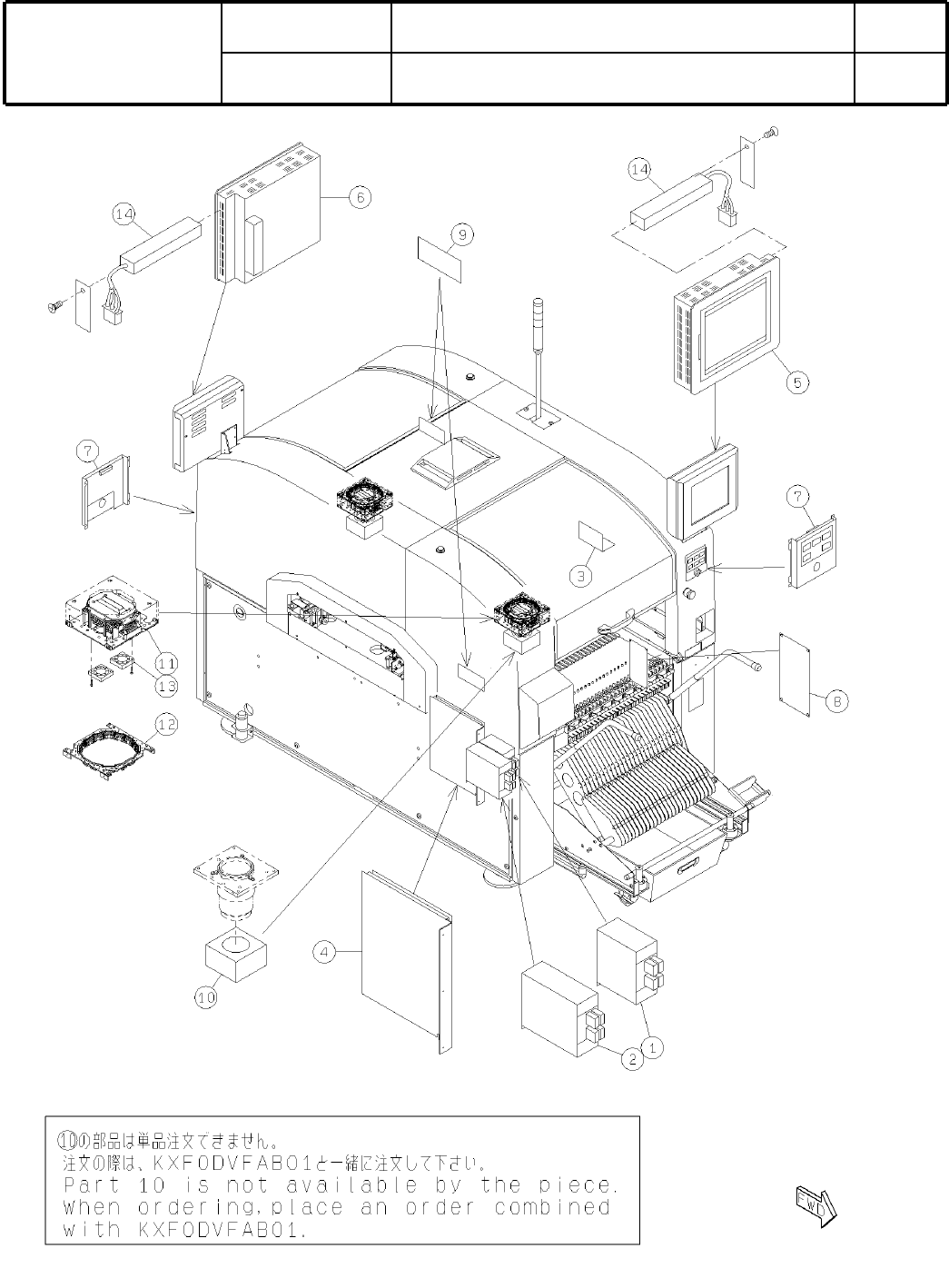

1 本体部 取付 制御 KIT _ RoHS Electric KIT on Main Body_RoHS パーツレイアウト Kit No. キット品 番 Kit Name キット名称 N610028581AA ｾｸｼｮﾝNo. PARTS LAYOUT Section No. E1
Kit Name
RankQ'ty
番
号
Part No.
キット名
品番
数量 ﾗﾝｸ
頁
PageNo.
2
CM401-L:高速モジュラーマウンタ
CM401-L:Modular High Speed Placement Machine
ユニットリスト
Model No.
製品品番
Model Name
製品名称
NM-EJM1A
UNIT LIST
1
9
N610027774AA HUB Power BOX_RoHS
HUB電源BOX_RoHS
E17
1
10
N610024052AA Lead Checker AF(Fop)_R
リードチェッカAF(Fop)_R
E19
1
11
N610024053AA Lead Checker AR(Fop)_R
リードチェッカAR(Fop)_R
E21
1
12
N610024025AA Transfer opening sensor(Right)_R
搬送開口部センサ(右)_R
E23
1
13
N610018515AA
Transportation opening sensor (left)_R
搬送開口部センサ(左)_R
E25
1
14
N610023747AA
Commnunication Func Wiring(RS232C/RS422)_R
通信機能対応配線(RS232C/RS422/NAVI)_R
E27
1
15
N610018520AA PanaPro CVT Support Unit_R
PanaPro CVT対応ユニット_R
E29
1
16
N610004078AA FCT(Full Component Trace)
FCT(Full Component Trace)対応
E31
1
17
N610024062AA Board Vaccum unit_RoHS
基板吸着ユニット対応_R
E33
1
18
N610010211AA
Downstream Extension Conveyor Unit(Left Side of Machine)
下流延長コンベアユニット(マシン左側)
E35
1
19
NMEJW1A Change Cart Preparation Unit
一括交換台車段取ユニット
E37
1
20
N610030557AA HUB Cont (Control)
HUB コントローラ(制御)
E39
1
21
N610013465AA
Downstream Extension Conveyor (Right Side of Machine)
下流延長コンベアユニット(マシン右側)
E41
U4
1
本体部
取付
制御
KIT
_
RoHS
Electric KIT on Main Body_RoHS
パーツレイアウト
Kit No.
キット品
番
Kit Name
キット名称
N610028581AA
ｾｸｼｮﾝNo.
PARTS LAYOUT
Section No.
E1
Ref
No.
Remarks
R
1
Q't
y
1
本体部
取付
制御
KIT
_
RoHS
Electric KIT on Main Body_RoHS
ｲﾗｽﾄ
No.
Part No.
品 名品番 数量
R
2
パーツリスト
Kit No.
キット品
番
Kit Name
キット名称
N610028581AA
Part Name
備 考
ｾｸｼｮﾝNo.
PARTS LIST
Section No.
R
3
MOTOR-DRIVER
1
1 KXFP6GE1A00
S
MR-J2S-40B-EE085
MOTOR-DRIVER
1
2 KXFP6GB0A00
S
MR-J2S-100B-EE085
MOTOR-DRIVER
1
3 N510012086AA
S
D3850
PCB
1
4 N610080208AA
S
PE1ACA_PbF: LED Lighting Control Board
MONITOR
1
5 N510011554AA
S
FP-VM-10-MO
MONITOR
1
6 N510011555AA
S
FP-VM-10-SO
KEY-BOARD
2
7 KXFP5Z1AA00
S
AB12C-6046/GE5
PCB
1
8 KXFE001RA00
S
NF18CA_PbF:Line Camera Switchover CNT Board
PCB
2
9 KXFE00GTA00
S
NF2ECA
Unit
2
10 N610028575AA Line-Camera Unit_RoHS
Unit
2
11 N610020291AA Line Camera LED Lighting
Side light
2
12 KXFK002EA00 333HC0/Side illumination
FAN
2
13 KXF0DRYAA00 EUDC24B4
BACK-LIGHT
2
14 N510016346AA CA5-BLU10T-01
E2
