凯格 精 密机械有限公司 - 15 - 刮刀 驱 动 马达 调 节 螺钉 刮 刀运 动 齿形带 齿形 带 松 紧 调 节 螺钉 第 三 章 维 护与 保 养 图 3-3 刮刀 驱 动 皮带 调节 3.3 .3 印刷 部 分： 图 3 -4 印刷 工 作 台 及 运输 导轨 注意： 两 运输印刷 导轨 的 平 行 度 以 及与 工 作 平 台 的 平 行 度 在 出 厂 前已 调 试好 。 印刷 工作 台 ： µ 检查印刷 工 作 台 上…
凯格精密机械有限公司
- 14 -
螺钉 2
螺钉
1
第三章
维护与保养
3-1 网板自动清洗装置
小心：1）若模板窗口堵塞，千万勿用坚硬金属针划捅，避免破坏窗口形状。应将模板取下，
用塑料刷和酒精进行清洗，再用气枪将窗口吹干。备用的模板应有专门存放的地方，
避免损坏。
2）模板上、下两面磨损到一定程度使印到 PCB 板上的锡膏图形厚、薄不均，此时应
更换模板。
3.3.2 刮刀系统：
刮刀部分
1) 打开机器前盖；
2) 移动刮刀横梁到适合位置，松开刮刀头上螺钉 1 取下刮刀压板；
3) 松开刮刀压板上螺钉 2，取下刮刀片；
4) 用棉布沾少许酒精，清洁刮刀压板和刮刀片；
5) 重新将刮刀压板及刮刀片装到刮刀头上；
6) 如刮刀片磨损严重应更换，更换方法同上。

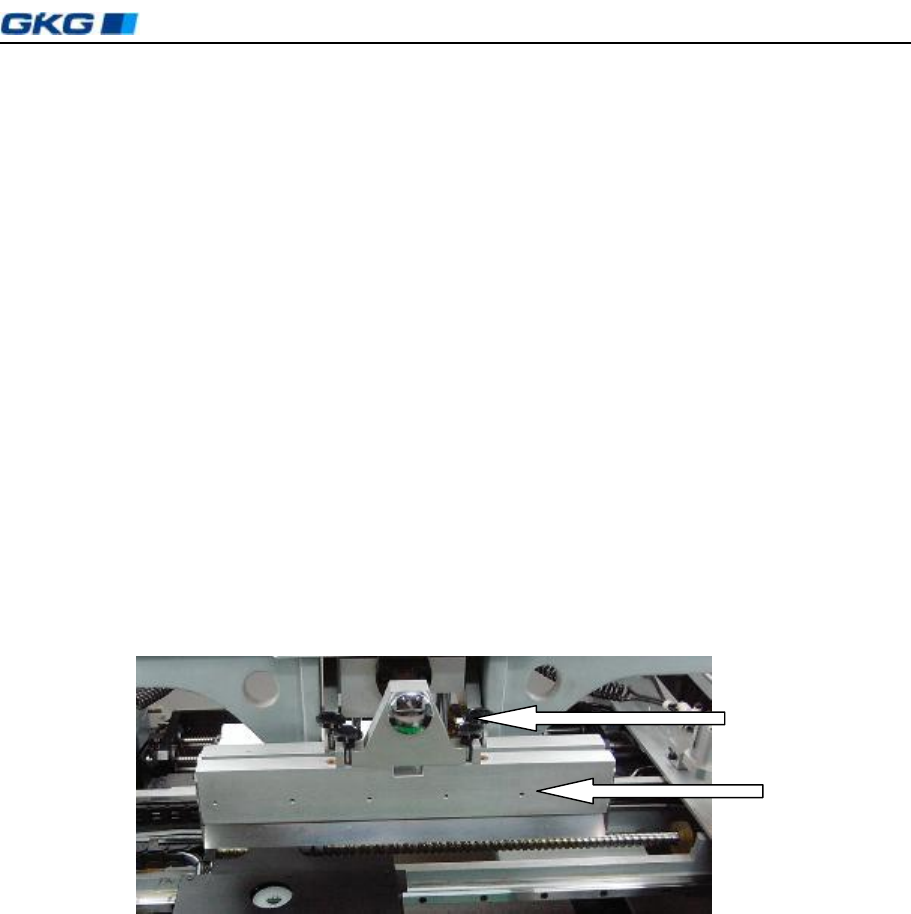

3-2 刮刀部分
刮刀驱动部分
检查刮刀驱动的齿型带张力：
1) 检查刮刀部件两侧的齿型带；
2) 稍稍拧松齿形带轮张紧座的连接螺栓；
3) 根据需要调节张紧座的位置；
4) 用手试压齿形带，感觉松紧适宜即可（也可用频率仪测量齿形带张力，方法是：快击
齿形带，在频率仪上观察其频率值应在 90Hz±5Hz 即可）。
5) 拧紧齿形轮张紧座上的连接螺栓。
注意：
调整时不能使齿形带伸长变形。
凯格精密机械有限公司
- 15 -

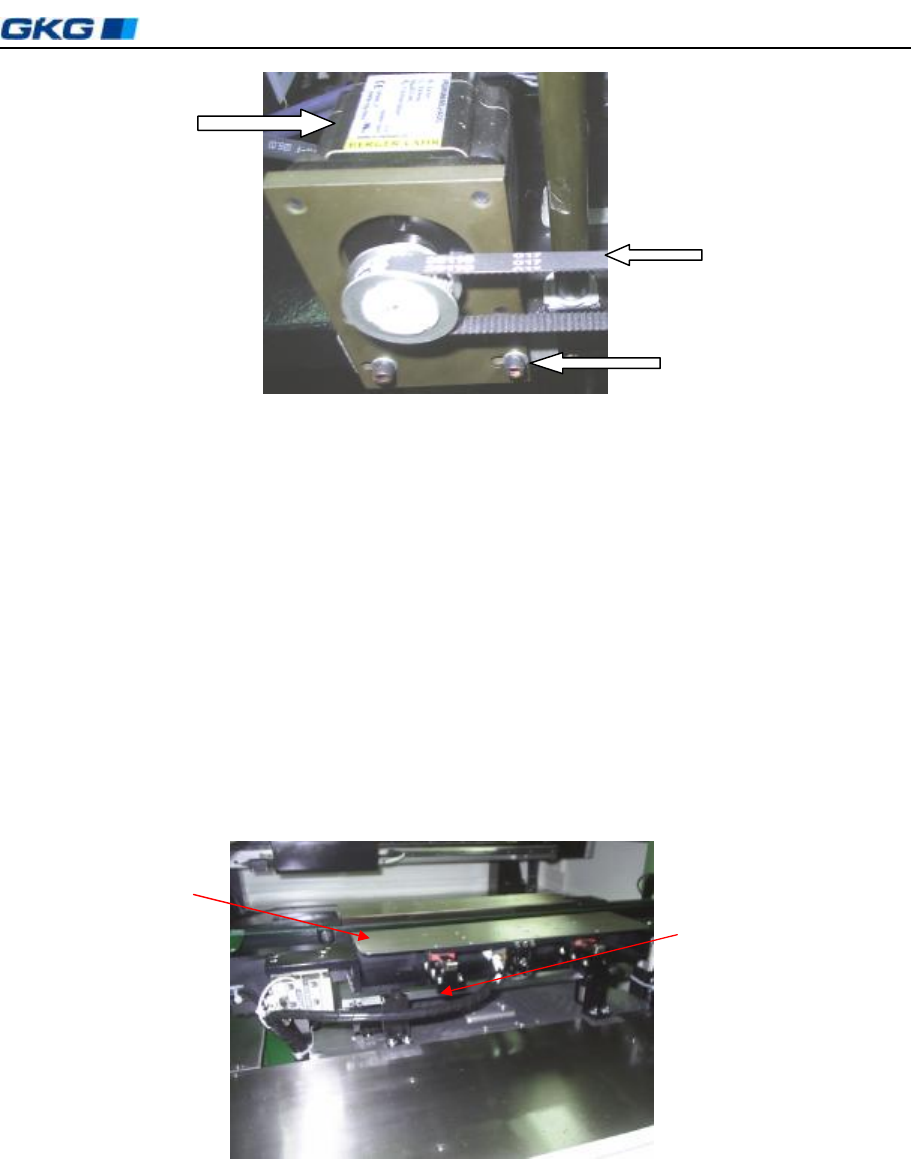

刮刀驱动马达
调节螺钉
刮刀运动齿形带
齿形带松紧调节螺钉
第三章
维护与保养
图 3-3 刮刀驱动皮带调节
3.3.3 印刷部分：
图 3-4 印刷工作台及运输导轨
注意：
两运输印刷导轨的平行度以及与工作平台的平行度在出厂前已调试好。
印刷工作台：
µ 检查印刷工作台上是否有锡膏残渣；
µ 用干净的棉布沾少许酒精做必要的清洁；
µ 检查传输系统及定位夹紧部位上是否有锡膏残渣；
µ 取下工作台四周盖板，用干净的棉布清洁导向杆及直线导轨；
µ 用 THK 导轨、丝杆专用润滑油润滑导向丝杆及直线导轨；
µ 用棉布沾少许酒精清洁传感器；
µ 需要时调整 X、Y 运动方向的同步带，调整方法同刮刀齿形带；
µ 将盖板重新盖好。
凯格精密机械有限公司
- 16 -

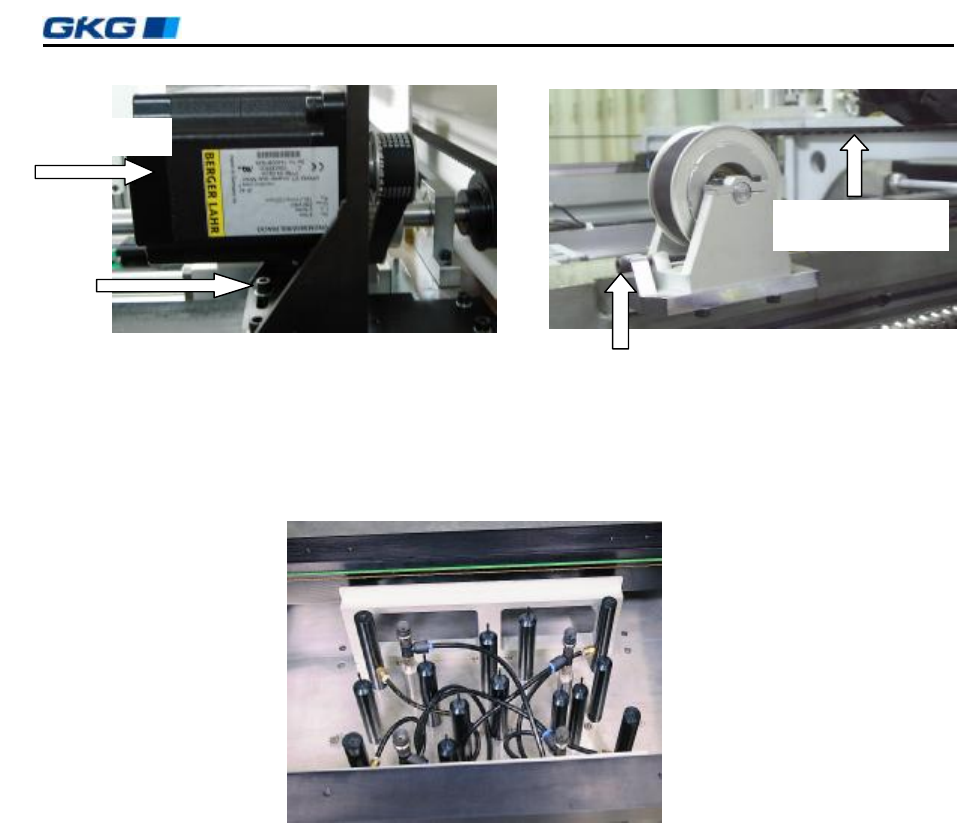

工作台驱动马达
同步带
同步带松紧调节螺钉
第三章
维护与保养
运输导轨上平面
工作台板面
图 3-5 工作台驱动部分
小心：
不要使用有机溶液：氨水、苏打水或苯清洁传感器。
工作台升降：
µ 打开机器下部气动元件柜门及柜箱；
µ 清洁机器下部工作台升降丝杆和直线导轨；
µ 用 THK 丝杆、导轨专用润滑油润滑升降丝杆和导轨；
µ 关闭气动元件柜门；
µ 定期检查工作台顶板阻挡螺钉磨损情况，保证工作台上升接触到阻挡螺钉时，工作
台板面到运输导轨上平面的高度为 110±0.02mm。
图 3-6 工作台顶板机构
3.3.4 气动控制系统
µ 在机器开始工作前打开机器前下部气动元件柜门；
µ 检查空气过滤器是否正常工作（拧下水隔下端的螺帽，检查是否有水滴落）；
