凯格 精 密机械有限公司 - 17 - 第 三 章 维 护与 保 养 µ 检查 各 气 动 元 件及 管 路 有 无 漏 气 现 象 ； µ 按照 气路 原 理图 检查 并 调整压力 表 上 的 压力 ， 使 压力 符 合 要 求。 Ø 气 路 总 压力： 6 Kg f/ cm 2 Ø 刮刀 压力： 0 ~ 5 K g f /cm 2 Ø 网框 夹 紧 压力： 5 K g f / cm 2 Ø 真 空 吸 压力： 4 K g f /cm…
凯格精密机械有限公司
- 16 -

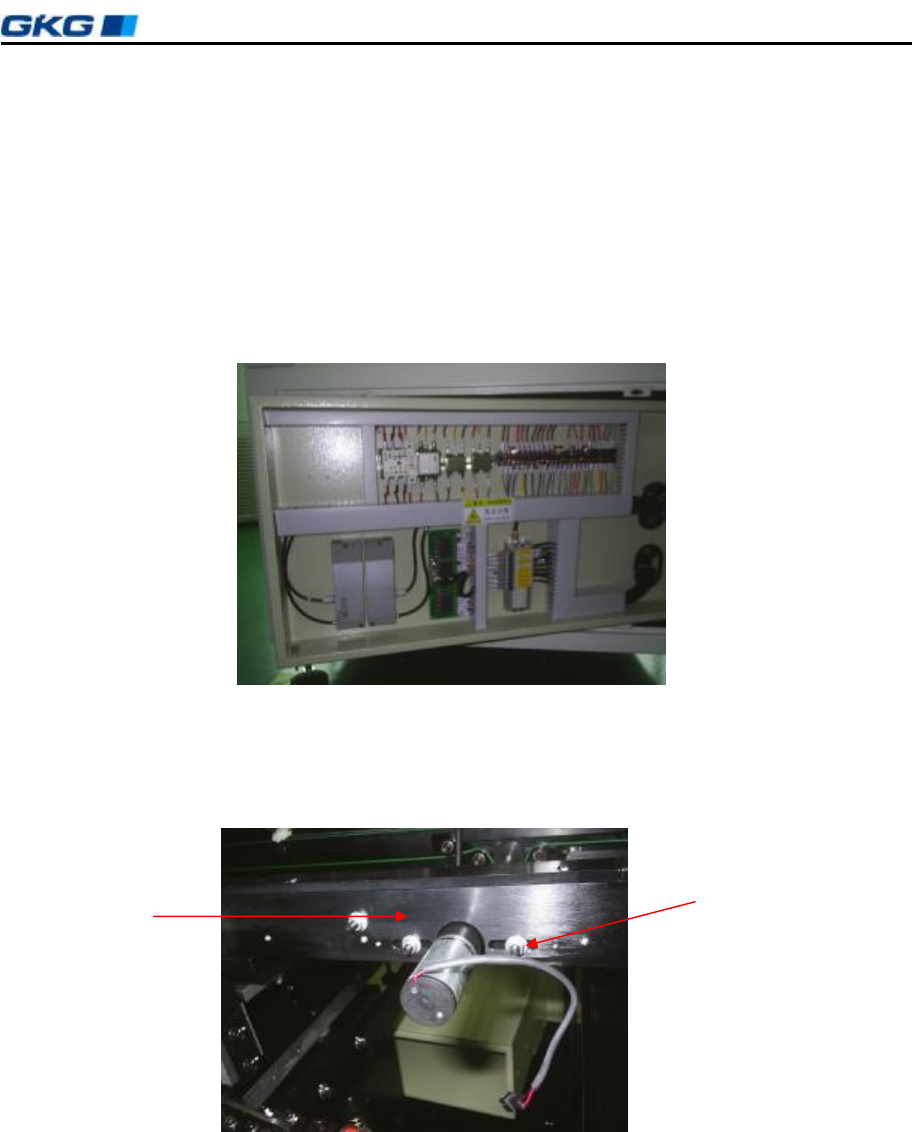

工作台驱动马达
同步带
同步带松紧调节螺钉
第三章
维护与保养
运输导轨上平面
工作台板面
图 3-5 工作台驱动部分
小心：
不要使用有机溶液：氨水、苏打水或苯清洁传感器。
工作台升降：
µ 打开机器下部气动元件柜门及柜箱；
µ 清洁机器下部工作台升降丝杆和直线导轨；
µ 用 THK 丝杆、导轨专用润滑油润滑升降丝杆和导轨；
µ 关闭气动元件柜门；
µ 定期检查工作台顶板阻挡螺钉磨损情况，保证工作台上升接触到阻挡螺钉时，工作
台板面到运输导轨上平面的高度为 110±0.02mm。
图 3-6 工作台顶板机构
3.3.4 气动控制系统
µ 在机器开始工作前打开机器前下部气动元件柜门；
µ 检查空气过滤器是否正常工作（拧下水隔下端的螺帽，检查是否有水滴落）；
凯格精密机械有限公司
- 17 -
第三章
维护与保养
µ 检查各气动元件及管路有无漏气现象；
µ 按照气路原理图检查并调整压力表上的压力，使压力符合要求。
Ø 气路总压力：6Kgf/cm
2
Ø 刮刀压力：0~5 Kgf/cm
2
Ø 网框夹紧压力：5 Kgf/cm
2
Ø 真空吸压力：4 Kgf/cm
2
Ø 酒精箱压力：1~2 Kgf/cm
2
图 3-7 气动元件图
3.3.5 传动部分：
调整运输传送带的松紧
图 3-8 运输平带张紧
µ 检查两运输导轨上的皮带；
µ 松开两导轨右端外侧的两个皮带张紧轮调节螺钉；
µ 向内或向外移动两个张紧轮位置；
µ 用手试压传送带，感觉松紧适宜即可；
µ 拧紧张紧轮调节螺钉。
运输带松紧调节螺钉
运输导轨
凯格精密机械有限公司
- 18 -
第三章
维护与保养
注意：
调整时不能使运输传送带伸长。
3.3.6 Camera Drive Y
µ 检查 Camera Drive Y 轴导向丝杆的磨损情况；
µ 清洁并润滑导向丝杆；
µ 检查直线导轨的磨损情况；
µ 用棉布清洁直线导轨；
µ 用润滑油脂润滑直线导轨，从奶嘴处向滑块中加注润滑油脂。
3.3.7 Camera Drive X
µ 取下 Camera Drive X 导向丝杆盖板；
µ 检查导向线杆磨损情况，用不起毛棉布清洁导向丝杆；
µ 用 THK 导轨丝杆专用润滑油稍加润滑导向丝杆；
µ 用棉布清洁直线导轨；
µ 用润滑油脂润滑直线导轨，从奶嘴处向滑块中加注润滑油脂；
µ 重新装好盖板。
