3-58 3 5 .3 .2 6 각 스 플라인의 청소 • 급유 다음 과 같이 컨 베 이 어 입 구 및 출 구 의 6 각 스 플 라 인 청 소 방 법 과 급 유 에 대 해 서 설 명 합 니 다 . 급 유 개 소 와 급 유 형 태 에 관 해 서 는 , 「제 5 장 급 유 개 소 일람」 을 참 조 해 주십 시 오 . 1 컨베이어 폭 을 최대로 합 니다 . 수동조 작으로 컨 베 이어 폭을 최 대로 넓…
3-57
3
5
풀리로부터 벨트를 분리합니다 .
분리한 벨트에 균열이나 마모 , 보풀 등의 유무를
확인해 주십시오 .
균열이나 마모되어 있을 경우에는 , 제 6 장「2.1
컨베이어 벨트의 교환」을 참조해서 교환해 주십
시오 .
6
가이드와 풀리를 청소합니다 .
1. 벨트 가이드와 센서부 등에 부착되어 있는
벨트의 마모 가루는 버큠 ASSY( 옵션 ) 으로
흡인해 주십시오 .
2. 풀리의 외주면에 벨트 마모 가루가 부착되어
있을 경우에는 , 플라스틱 헤라 등으로 제거합
니다 .
3. 벨트 가이드부에 마모 가루가 들어가 있을
경우에는 , 브러시 등으로 제거해 주십시오 .
57373-N9-00
c
주의
풀리나 가이드에 상처내지 않도록 , 헤라와 브러시를 주의해서 사
용해 주십시오 .
c
주의
현저한 더러움 이외에는 용제 (IPA 등 ) 를 사용하지 마십시오 .
용제를 사용해야 할 경우에는 , 풀리의 베어링부에 용제가 튀지
않도록 주의해서 청소해 주십시오 .
7
벨트를 원상태로 장착합니다 .
1. 벨트를 텐션이 걸려있는 풀리에 임시로 걸어둡
니다 .
2. Step4 에서 분리한 풀리에 벨트를 걸면서
와셔와 함께 끼우고 , 풀리 샤프트로 고정해
주십시오 .
3. Step4 에서 이동시킨 풀리를 Step3 에서
마킹해둔 위치까지 이동시켜서 고정합니다 .
4. 벨트가 느슨할 경우에는 , 텐션이 걸려있는
풀리의 위치를 조절해서 벨트에 텐션을 걸어
주십시오 .
n
요점
본 장비의 컨베이어 벨트의 텐션 규격치는 다음과 같습니다.
필요에 따라 , 텐션 조정기를 사용해서 조절해 주십시오 .
•
스테이지 1 :206~320Hz
•
스테이지 2 :180~220H z
57374 -N9-00
c
주의
텐션이 걸려있는 풀리의 체결 토르크는 5.5N
•
m 입니다 .
심하게 조이지 않도록 주의해 주십시오 .
8
클램프 보드를 원상태로 장착합니다 .
1. 클램프 보드를 원위치에 장착하고 , 육각렌치
(2.5) 로 기판 클램프 고정볼트를 체결합니다 .
2. 깔아둔 사각건을 정리합니다 .
9
테이프 커터부의 덕트도 원상태로 장착
해 주십시오 .
Step 6
헤라
(플라스틱)
브러시
벨트 가이드
풀리 외주면
풀리 외주면
벨트의 마모가루
부착상태
가이드・풀리의 청소
텐션 측정 장소
Step 7
텐션 측정 장소
(각 레인 바깥쪽)
3-58
3
5.3.2 6 각 스플라인의 청소
•
급유
다음과 같이 컨베이어 입구 및 출구의 6 각 스플라인 청소방법과 급유에 대해서 설명합니다.
급유개소와 급유형태에 관해서는 ,「제 5 장 급유개소 일람」을 참조해 주십시오 .
1
컨베이어 폭을 최대로 합니다 .
수동조작으로 컨베이어 폭을 최대로 넓혀 주십시
오.
2
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태
로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니
다.
3
6 각 스플라인을 청소합니다 .
먼지가 나지 않는 종이 와이퍼 ( 클린룸 용 ) 로
6 각 스플라인 전체의 오래된 구리스와 더러움을
닦아 주십시오 .
57375-N9-00
n
요점
작업성이 나쁠 경우에는 , 테이프 커터부의 덕트를 탈착해서
작업하십시오 . 단 , 덕트를 탈착하면 , 비상정지를 할 수 없
게 되므로 , 덕트를 재차 장착할 필요가 있습니다.
4
남은 부분을 청소합니다 .
1. 대차를 장착하고 , 비상정지를 해제합니다 .
e
2. 수동조작으로 컨베이어 폭을 좁힌 후에 , 재차
비상정지 버튼을 누르고 대차를 탈착합니다 .
3. 상기의 작업에서 닦아내지 못한 남은 부분을
같은 요령으로 청소합니다 .
5
구리스를 도포합니다 .
구리스를 도포할 경우에도 , 상기와 같은 식으로
컨베이어 폭을 조정해서 실시합니다 .
장갑을 낀 손으로 지정 구리스 (NSL) 를 묻혀서
6 각 스플라인의 표면에 균일하게 도포해 주십시
오.
57376 -N9-00
6각 스플라인의 청소
Step 3
종이 와이퍼
6각 스플라인
구리스의 도포
Step 5
엷고 균일하게 도포한다
구리스
3-59
3
5.3.3 W 축 볼스크류
•
가이드의 청소와 급유
다음과 같이 컨베이어 W 축의 볼스크류 및 가이드의 청소와 급유 방법에 대해서 설명합니다.
급유개소와 급유형태에 관해서는 ,「제 5 장 급유개소 일람」을 참조해 주십시오 .
1
레인 1 의 컨베이어 폭을 최대로 합니
다.
[ 장치 ]-「컨베이어」-[ 컨베이어 폭 ] 버튼을 눌
러서 , 레인 1 의 컨베이어 폭을 최대로 넗혀 주십
시오 .
2
레인 1 의 푸쉬업 플레이트를 내립니다 .
푸쉬업 플레이트가 하강되어 있지 않을 경우는 ,
[ 장치 ]-「컨베이어」-[ 푸쉬업 ] 버튼을 눌러서
레인 1 의 푸쉬업 플레이트를 내려 주십시오 .
e
3
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태
로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니
다.
4
푸쉬업 플레이트를 분리합니다 .
육각렌치 (4) 로 푸쉬업 플레이트를 고정하고 있는
4군데의 볼트( 스테이지1&2 합계 8 군데 ) 를 빼고,
푸쉬업 플레이트를 분리해 주십시오 .
57377- N9-00
n
요점
작업성이 나쁠 경우에는 , 테이프 커터부의 덕트를 탈착해서
작업하십시오 . 단 , 덕트를 탈착하면 , 비상정지를 할 수 없
게 되므로 , 덕트를 재차 장착할 필요가 있습니다.
w
경고
푸쉬업 플레이트는 무게가 있으므로 , 취급하실 때는 다치
지 않도록 주의해 주십시오 .
5
볼스크류부를 청소합니다 .
볼스크류 전체를 먼지가 나지 않는 종이 와이퍼
( 크린룸 용 ) 등으로 오래된 구리스나 더러움을
제거합니다 .
57378-N9-00
c
주의
청소 작업시에는 , 볼스크류의 리드 홈 부분도 깨끗하게 닦아 주
십시오 . 또한 , 청소후에 이물질의 부착 여부도 확인해 주십시오 .
6
가이드를 청소합니다 .
가이드 전체를 먼지가 나지 않는 종이 와이퍼 ( 크
린룸 용 ) 로 오래된 구리스나 더러움을 제거합니
다.
57379-N9-00

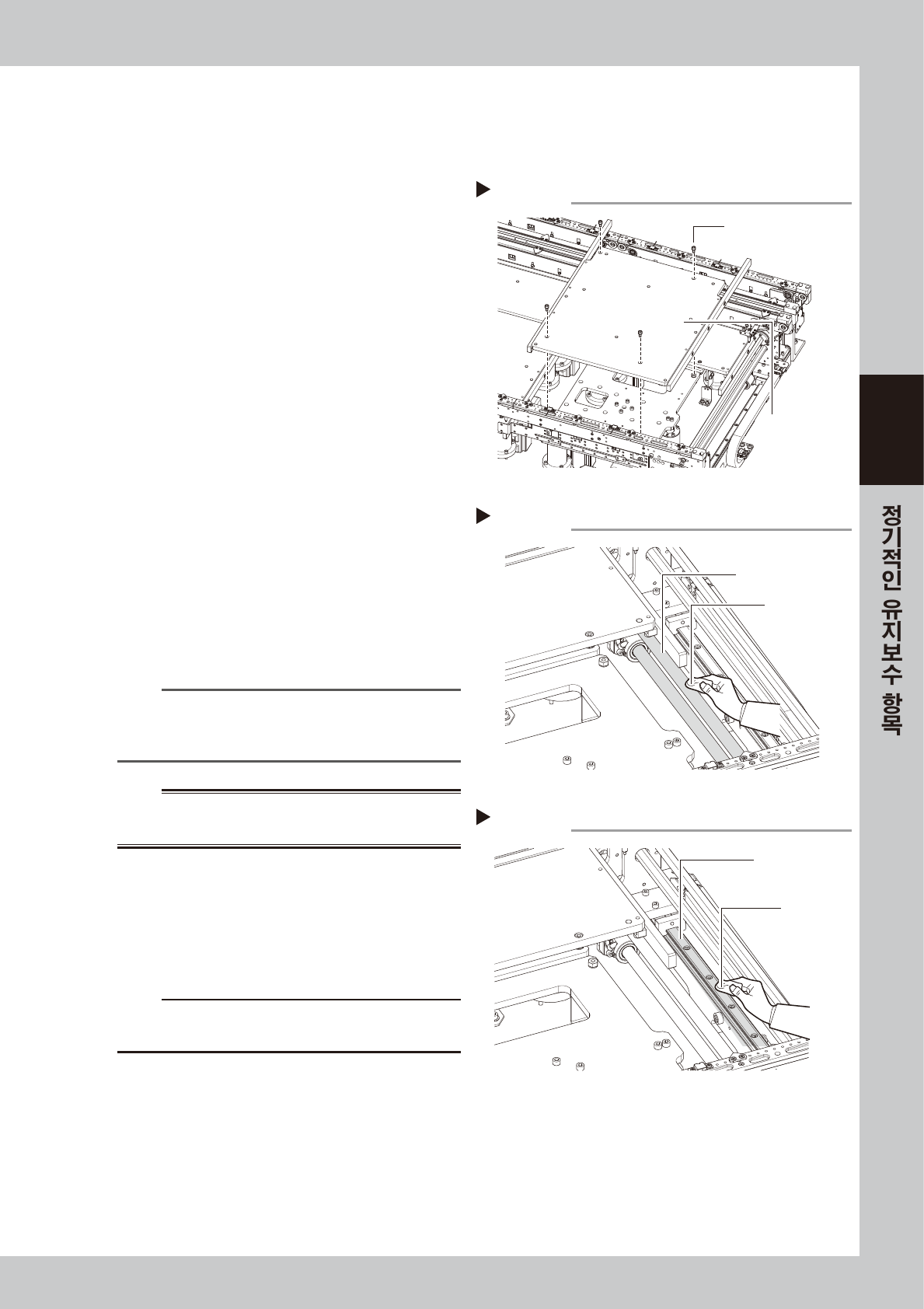

푸쉬업 플레이트의 분리
Step 4
푸쉬업 플레이트
고정볼트(4군데)
푸쉬업 플레이트
볼스크류의 청소
Step 5
종이 와이퍼
볼스크류
가이드의 청소
Step 6
종이 와이퍼
가이드
