3-61 3 5 .3 . 4 PU 축 볼스 크 류 의 청소와 급유 PU 축 볼 스크 류 의 청 소 와 급 유에 대 해 서 설 명 합 니 다 . 급 유 개 소 와 급 유 형 태 에 관해 서 는 , 「제 5 장 급 유 개 소 일 람 」 을 참 조 해 주십 시 오 . 1 레인 1 의 컨베 이어 폭 을 최대 로 합 니 다. [ 장 치 ]- 「 컨베이어」-[ 컨베이어 폭 ] 버튼을 눌러서 , 레인 1…
3-60
3
7
남은 부분의 볼스크류를 청소합니다 .
1. 대차를 장착하고 , 비상정지를 해제합니다 .
e
2. 수동조작으로 컨베이어 폭을 좁힌 후에 , 재차
비상정지 버튼을 누르고 대차를 탈착합니다 .
3. 상기의 작업에서 닦아내지 못한 남은 부분을
같은 요령으로 청소합니다 .
n
요점
작업성이 나쁠 경우에는 , 테이프 커터부의 덕트를 탈착해서
작업해 주십시오 .
8
볼스크류에 구리스를 도포합니다 .
장갑을 낀 손으로 지정 구리스 (NSL) 를 묻혀서
볼스크류의 표면 및 리드 홈 부분에 균일하게 도포
해 주십시오 .
57380-N9-0 0
9
가이드에 구리스를 주입합니다 .
구리스 건 (30 도 굽은타입 ) 을 사용해서 , W 축
가이드용 구리스 니플로부터 지정 구리스 (NSL)
를 주입해 주십시오 .
57381-N9 - 00
0
남은 다른 부분의 볼스크류에 구리스를
도포합니다 .
1. 대차를 장착하고 , 비상정지를 해제합니다 .
e
2. 수동조작으로 컨베이어 폭을 좁힌 후에 , 재차
비상정지 버튼을 누르고 대차를 탈착합니다 .
3. 상기의 작업에서 도포하지 못한 남은 부분을
같은 요령으로 도포합니다 .
4. 가이드부에 구리스가 고여 있으면 , 닦아 주십
시오 .
q
푸쉬업 플레이트를 원상태로 장착합니
다.
w
경고
푸쉬업 플레이트는 무게가 있으므로 , 취급하실 때는 다치
지 않도록 주의해 주십시오 .
w
레인 2 쪽의 청소와 급유를 실시합니다 .
레인 1 과 같은 요령으로 레인 2 의 볼스크류와
가이드에 대해서도 청소하고 급유해 주십시오 .

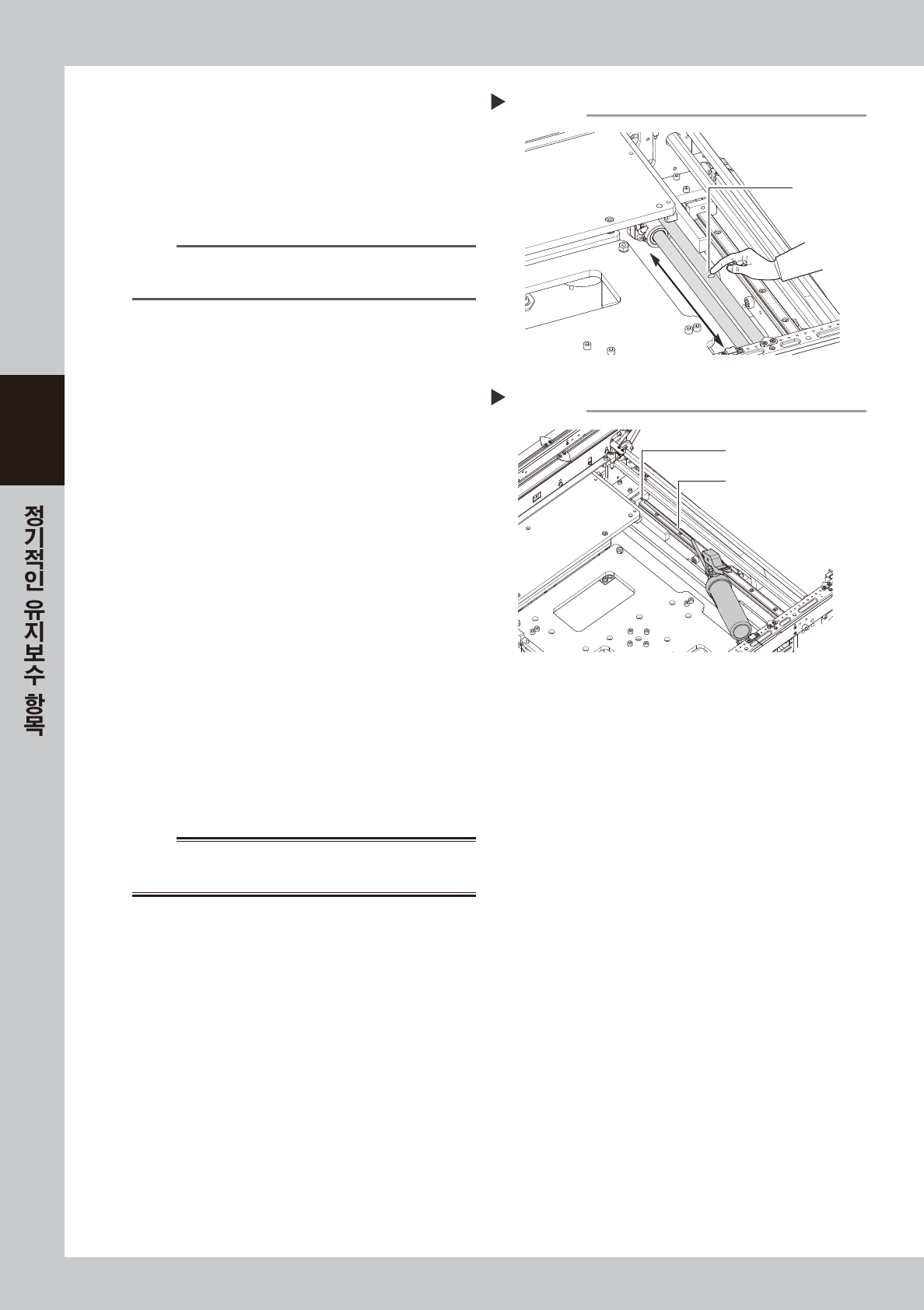

볼스크류의 구리스 도포
Step 8
균일하게 도포
구리스
가이드의 구리스 주입
Step 9
구리스 니플
구리스 건
(30도 굽은타입 노즐)
3-61
3
5.3.4 PU 축 볼스크류의 청소와 급유
PU 축 볼스크류의 청소와 급유에 대해서 설명합니다. 급유개소와 급유형태에 관해서는 ,「제 5 장 급유개소 일람」
을 참조해 주십시오 .
1
레인 1 의 컨베이어 폭을 최대로 합니
다.
[ 장치 ]-「컨베이어」-[ 컨베이어 폭 ] 버튼을
눌러서 , 레인 1 의 컨베이어 폭을 최대로 넗혀
주십시오 .
2
레인 1 의 푸쉬업 플레이트를 내립니다 .
푸쉬업 플레이트가 하강되어 있지 않을 경우는 ,
[ 장치 ]-「컨베이어」-[ 푸쉬업 ] 버튼을 눌러서
레인 1 의 푸쉬업 플레이트를 내려 주십시오 .
e
3
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태
로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니
다.
4
푸쉬업 플레이트를 탈착합니다 .
육각렌치 (4) 로 푸쉬업 플레이트를 고정하고 있는
4군데의 볼트( 스테이지1&2 합계 8 군데 ) 를 빼고,
푸쉬업 플레이트를 탈착해 주십시오 .
57377- N9-00
n
요점
작업성이 나쁠 경우에는 , 테이프 커터부의 덕트를 탈착해서
작업하십시오 . 단 , 덕트를 탈착하면 , 비상정지를 할 수 없
게 되므로 , 덕트를 재차 장착할 필요가 있습니다.
w
경고
푸쉬업 플레이트는 무게가 있으므로 , 취급하실 때는 다치
지 않도록 주의해 주십시오 .
5
레인 1 의 PU 축을 상승시킵니다 .
1. 대차를 장착하고 , 비상정지를 해제합니다 .
e
2. [ 장치 ]-「컨베이어」-[ 푸쉬업 ] 버튼을 누르고 ,
기판두께 0.1mm 를 입력해서 푸쉬업 플레이
트를 상승시킵니다 .
3. 재차 비상정지 상태에서 대차를 탈착합니다 .

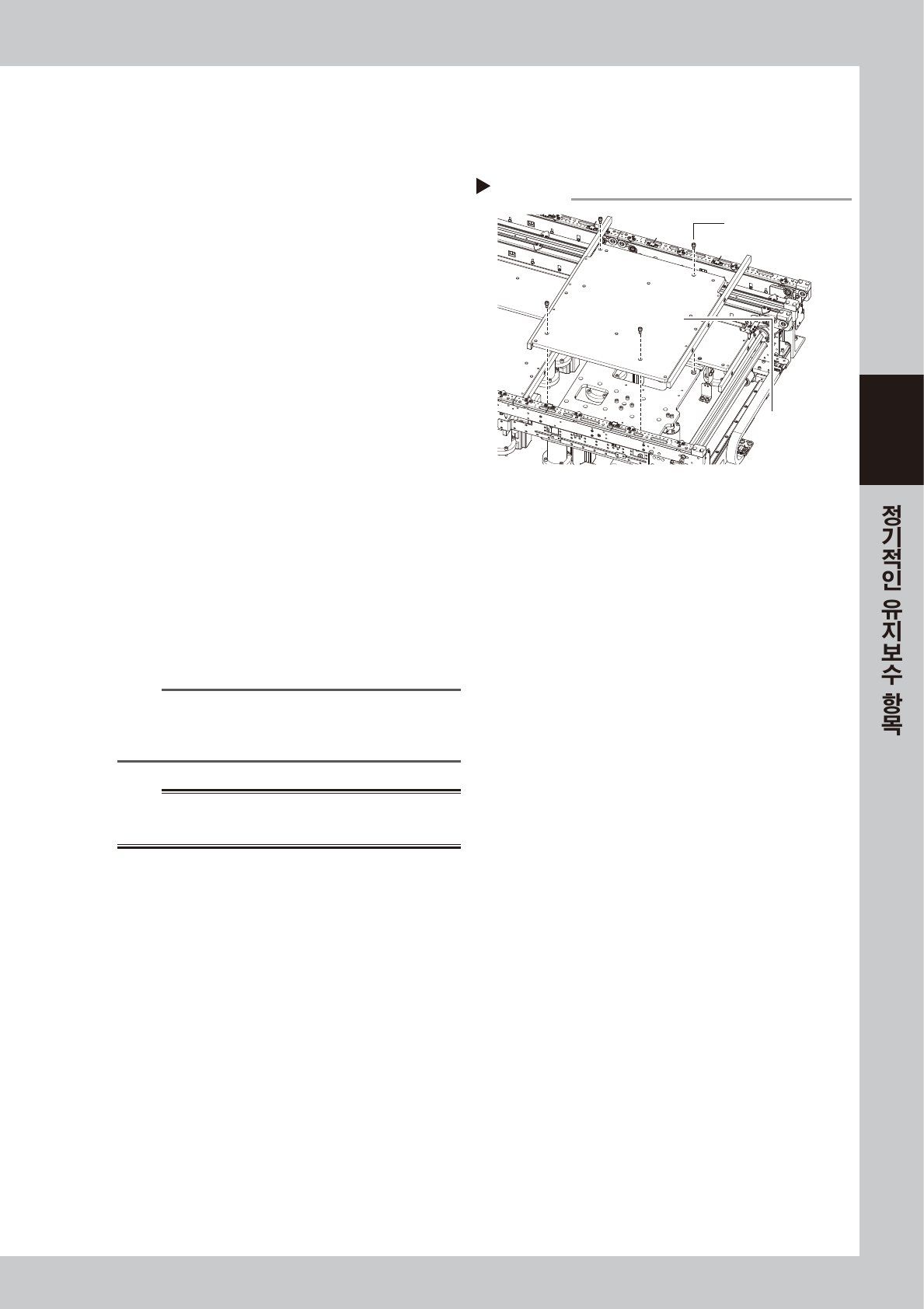

푸쉬업 플레이트의 분리
Step 4
푸쉬업 플레이트
고정볼트(4군데)
푸쉬업 플레이트
3-62
3
6
볼스크류를 청소합니다 .
먼지가 나지 않는 종이 와이퍼로 , 볼스크류 전체
의 오래된 구리스와 더러움을 닦아 주십시오 .
57382-N9-00
n
요점
작업성이 나쁠 경우에는 , 테이프 커터부의 덕트를 탈착해서
작업해 주십시오 .
c
주의
청소 작업시에는 , 볼스크류의 리드 홈 부분도 깨끗하게 닦아 주
십시오 . 또한 , 청소후에 이물질의 부착 여부도 확인해 주십시오 .
7
구리스를 도포합니다 .
장갑을 낀 손에 지정 구리스 (NSL) 를 묻혀서 ,
볼스크류의 표면 및 리드 홈 부분에 균일하게 도포
해 주십시오 .
57383-N9-00
8
푸쉬업 플레이트를 원상태로 합니다 .
1. 대차를 장착하고 , 비상정지를 해제합니다 .
e
2. 수동조작으로 PU 축을 내립니다 .
3. 비상정지 버튼을 누르고 , 대차를 탈착합니다 .
4. 푸쉬업 플레이트를 원상태로 장착합니다 .
w
경고
푸쉬업 플레이트는 무게가 있으므로 , 취급하실 때는 다치
지 않도록 주의해 주십시오 .
9
레인 2 의 PU 축 볼스크류를 청소하고
급유합니다 .
레인 1 과 같은 요령으로 레인 2 의 PU 축 볼스크류
도 청소하고 급유해 주십시오 .
볼스크류의 청소
Step 6
와이퍼
볼스크류
구리스의 도포
Step 7
구리스
