6.1.4 블로우 밸브의 교환
RS 헤드의 에어 블로우 라인의 블로우 밸브 ( 로드 1, 로드 2 블로우 밸브 ) 는 , 2 년을 기준으로 교환할 필요
가 있습니다 .
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을
받는 물건은 전부 빼 둡니다 .
e
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태
로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니
다.
4. 작업하기 수월한 위치에 헤드 유닛을 이동시키
고 , 사각건을 그 밑에 깔아 둡니다 .
5. 장비의 전원을 OFF 합니다 .
6. 장비의 공급 에어를 OFF 합니다 .
2
RS 헤드 상부의 커버를 탈착합니다 .
십자 드라이버로 , RS 헤드 상부의 커버를 고정하
고 있는 스크류를 분리하고 커버를 탈착해 주십시
오.
573C1-N9- 00
3
밸브의 커넥터를 분리합니다 .
블로우 밸브의 커넥터를 분리해 주십시오 .
573C2-N9-00
4
밸브를 교환합니다 .
1. 정밀 십자드라이버로 , 밸브의 고정 스크류를
분리합니다 .
2. 새로운 밸브로 교환합니다 .
3. 커넥터를 원상태로 접속합니다 .
573C3- N9-00
n
요점
밸브의 뒤편에는 패킹이 들어 있사오니 , 낙하나 끼임에 주
의하면서 새로운 밸브로 교환해 주십시오 .
5
헤드 상부의 커버를 원상태로 합니다 .
1. 헤드 상부의 커버를 원상태로 장착합니다 .
2. 깔아둔 사각건을 정리하고 , 안전커버를 닫습
니다 .
커버의 탈착
Step 2
커버 고정 스크류
밸브 커넥터의 분리
Step 3
커넥터
로드2 블로우 밸브 로드1 블로우 밸브
블로우 밸브의 교환
Step 4
정밀 십자드라이버
밸브 뒤쪽에 있는 패킹 낙하주의
밸브 고정 스크류
3-70
3
6
밸브의 동작을 확인합니다 .
1. 공급에어와 메인 전원을 투입하고 , 어플리케이
션을 기동합니다 .
2. [ 장치 ]-「헤드」탭 화면을 표시합니다 .
3. 밸브를 교환한 테이블을 선택합니다 .
4. 화면상에 로드 1 과 로드 2 의 [ 블로우 ] 버튼을
누릅니다 .
e
5. 비상정지 상태에서 , 장비의 안전 커버를 열고
헤드의 선단에서 실제로 블로우 에어가 나오는
지 확인해 주십시오 .
58300-N9-00
RS헤드 블로우 확인
Step 6
테이블 선택
로드1 [블로우] 버튼 로드2 [블로우] 버튼
3-71
3
7. 3 년
여기에서는 , 3 년을 기준으로 실시하는 유지보수 작업에 대해서 설명합니다 .
7.1 X-Y 축
7.1.1 Y 축 케이블 베어 체인링크의 교환
3 년을 기준으로 각 헤드의 Y 축 케이블 베어부품 ( 체인링크 ) 의 교환이 필요합니다.
교환 대상은 , 헤드쪽에서 세어서 5~7 번째의 세 쌍 (6 개 ) 의 체인링크입니다.
Y 축 케이블 베어는 , 4빔 사양의 장비의 경우에는 4 군데 (A~D 테이블 ), 2 빔 사양의 장비의 경우에는
2 군데 ( 좌측앞쪽, 좌측 안쪽 )입니다. 따라서 , 장비 1 대의 유지보수에서 4 빔 사양은 12 쌍 (24 개 ),
2 빔 사양은 6 쌍 (12 개 ) 의 체인링크가 필요합니다.
n
요점
YSM40R 의 4 빔 사양 장비와 2 빔 사양 장비는 , 교환하는 부품세트 번호가 다릅니다. ( 케이블 베어의 너비가 다름 )
1
2
3
4
5
6
7
5
6
7

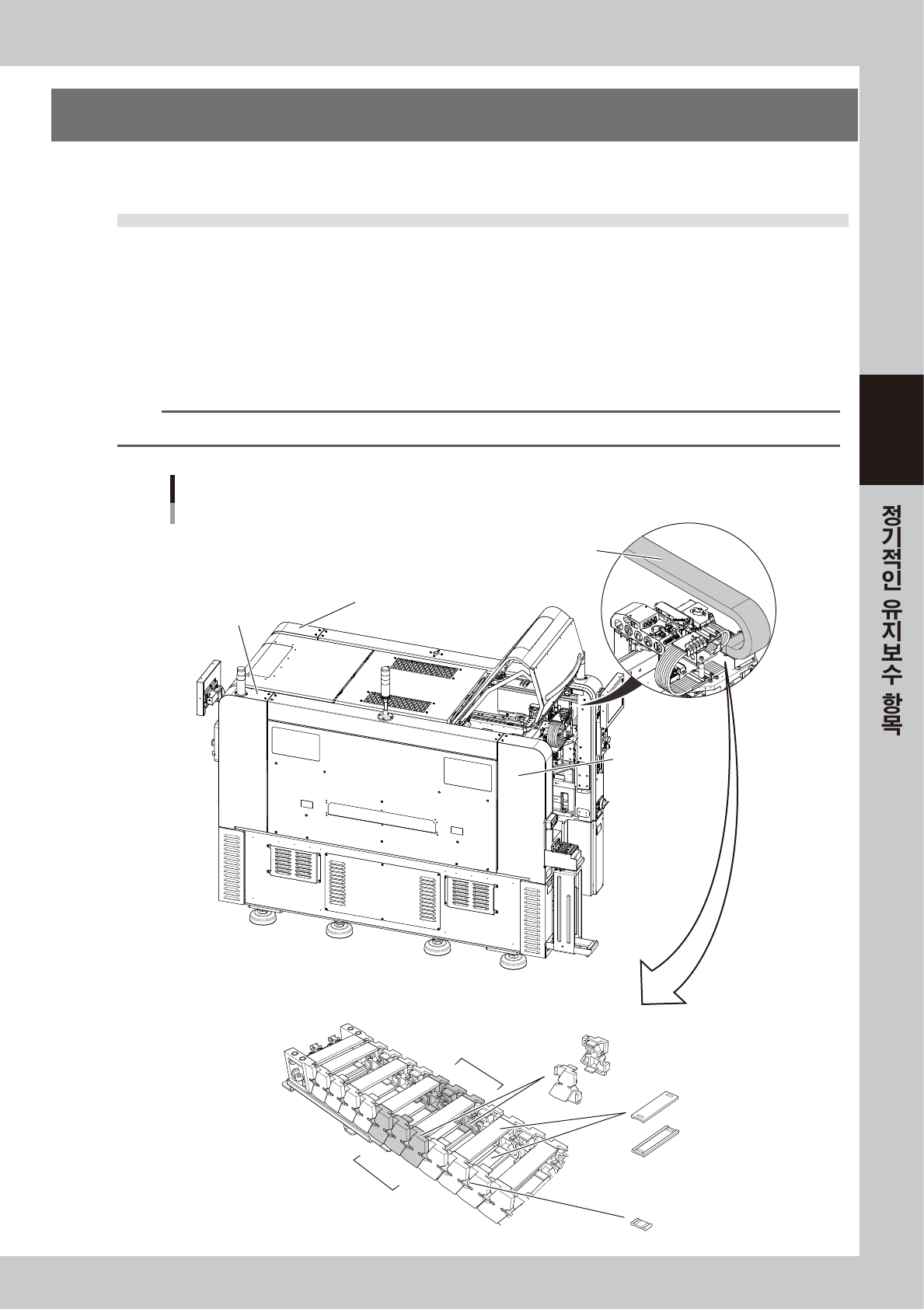

Y축 케이블 베어
4빔 사양의 장비 (좌측에서 본 그림)
Y축 케이블 베어 (A 테이블)
내부에 Y축 케이블 베어
(C 테이블)
내부에 Y축 케이블 베어
(B 테이블)
내부 Y축 케이블 베어
(D 테이블)
헤드 쪽
Y축 케이블 베어
교환 대상：헤드쪽에서 세어서 5~7번째의 체인링크
체인 링크
조인트 부품
크로스바
교환할 체인링크
57396 -N9- 00
