5-4 5 2. 1 .2 2 빔 사양 구리스건 ： 손으로 도포 ： X축의 급유개소 (2빔) 볼스크류, 가이드 X축 볼스크류부 X축 가이드부 하부 구리스 니플 X축 가이드부 상부 구리스 니플 575 0 2- N9 - 0 0 급유부위 구리스종 류 급 유개소 주기 작 업방 법 볼스 크류 NSL 1 ( 각 테이블 ) 1 회 /1 개 월 구리스 건 : 굽은타 입 노즐 가이드 NSL 3 ( 각 테이블…
5-3
5
2. 급유개소와 주기 ( 본체 )
2.1 X 축
2.1.1 4 빔 사양

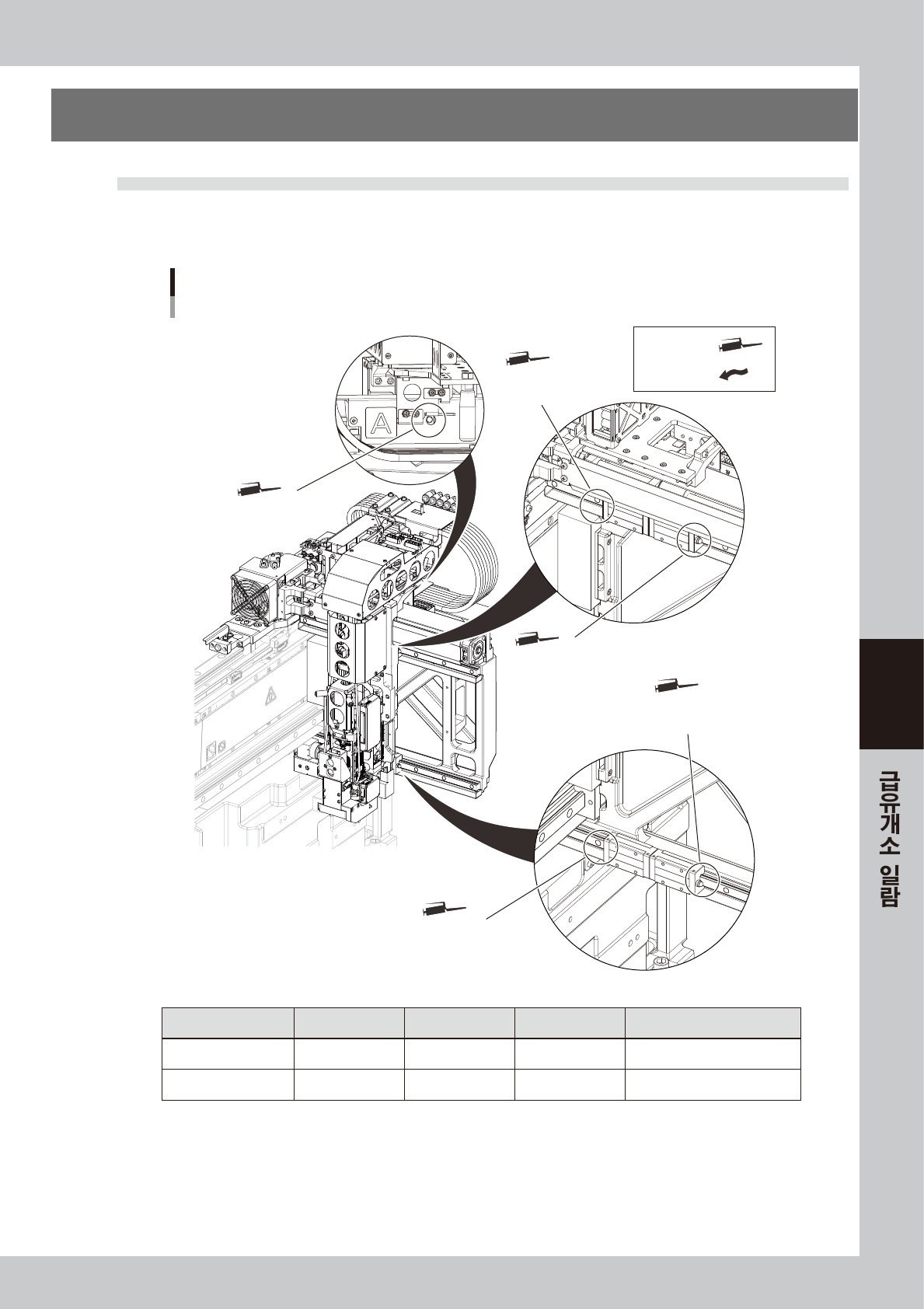

X축의 급유개소 (4빔)
볼스크류, 가이드
구리스건 ：
손으로 도포 ：
X축 볼스크류부
X축 가이드부
상부 구리스 니플
X축 가이드부
상부 구리스 니플
X축 가이드부
상부 구리스 니플
X축 가이드부
하부 구리스 니플
X축 가이드부
하부 구리스 니플
57501-N9-00
급유부위 구리스종류 급유개소 주기 작업방법
볼스크류 NSL 1 ( 각 테이블 ) 1 회 /1 개월 구리스 건 : 굽은타입 노즐
가이드 NSL 4 ( 각 테이블 ) 1 회／ 1 개월 구리스 건 ： 굽은타입 노즐
5-4
5
2.1.2 2 빔 사양
구리스건 ：
손으로 도포 ：

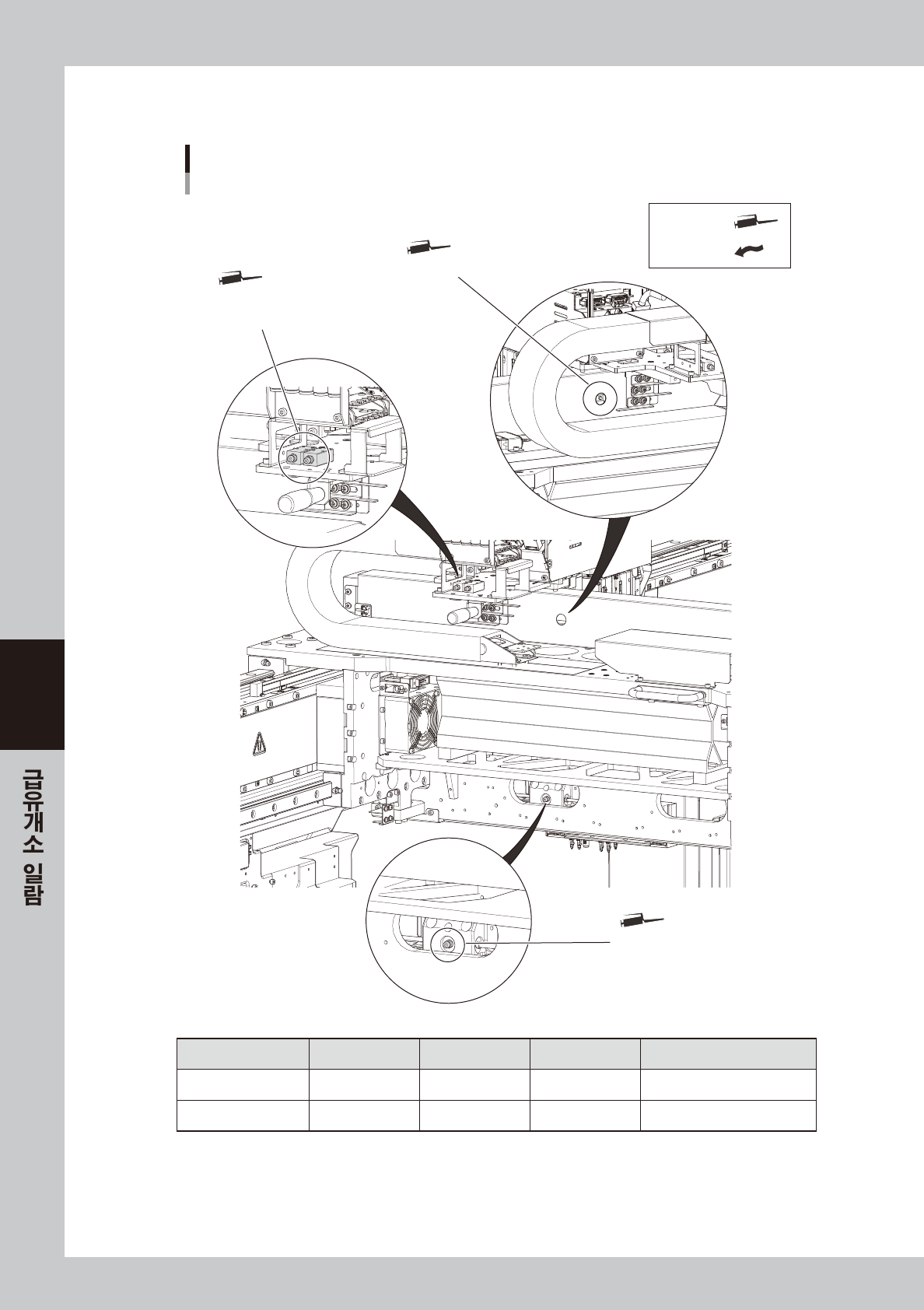

X축의 급유개소 (2빔)
볼스크류, 가이드
X축 볼스크류부
X축 가이드부
하부 구리스 니플
X축 가이드부
상부 구리스 니플
57502-N9 - 0 0
급유부위 구리스종류 급유개소 주기 작업방법
볼스크류 NSL 1 ( 각 테이블 ) 1 회 /1 개월 구리스 건 : 굽은타입 노즐
가이드 NSL 3 ( 각 테이블 ) 1 회／ 1 개월 구리스 건 ： 굽은타입 노즐
5-5
5
2.2 Y 축
2.2.1 4 빔 사양
Y축의 급유개소 (4빔)
가이드
구리스 건 ：
손으로 도포 ：
Y축 가이드부 (D 테이블)
Y축 가이드부 (C 테이블)
Y축 가이드부 (B 테이블)
Y축 가이드부 (A 테이블)
57503 -N9 - 0 0
급유부위 구리스종류 급유개소 주기 작업방법
가이드 NSL 4 ( 각 테이블 ) 1 회／ 1 개월 구리스 건 ： 표준노즐
