5-8 5 2 .4 P U 축 PU축 급유개소 (DL) 볼스크류 구리스 건 ： 손으로 도포 ： PU축 볼스크류부 (Lane1-1) PU축 볼스크류부 (Lane1-2) PU축 볼스크류부 (Lane2-1) PU축 볼스크류부 (Lane2-2) 575 0 6 - N9 - 0 0 급유부위 구리스종 류 급 유개소 주기 작 업방 법 볼스 크류 NSL 4 1 회／ 1 년 손으로 도 포
5-7
5
2.3 W 축
W축의 급유개소 (DL)
볼스크류, 가이드, 6각 스플라인
구리스건 ：
손으로 도포 ：
W축 가이드부 (출구쪽)
W축 볼스크류부 (출구쪽)
6각 스플라인
W축 볼스크류부 (입구쪽)
6각 스플라인
W축 가이드부 (입구쪽)
57505-N9-00
급유부위 구리스종류 급유개소 주기 작업방법
볼스크류 NSL 4 1 회 /1 년 손으로 도포
가이드 NSL 4 1 회 /1 년 구리스 건 : 굽은타입 노즐
6 각 스플라인 NSL 4 1 회／ 1 년 손으로 도포
5-8
5

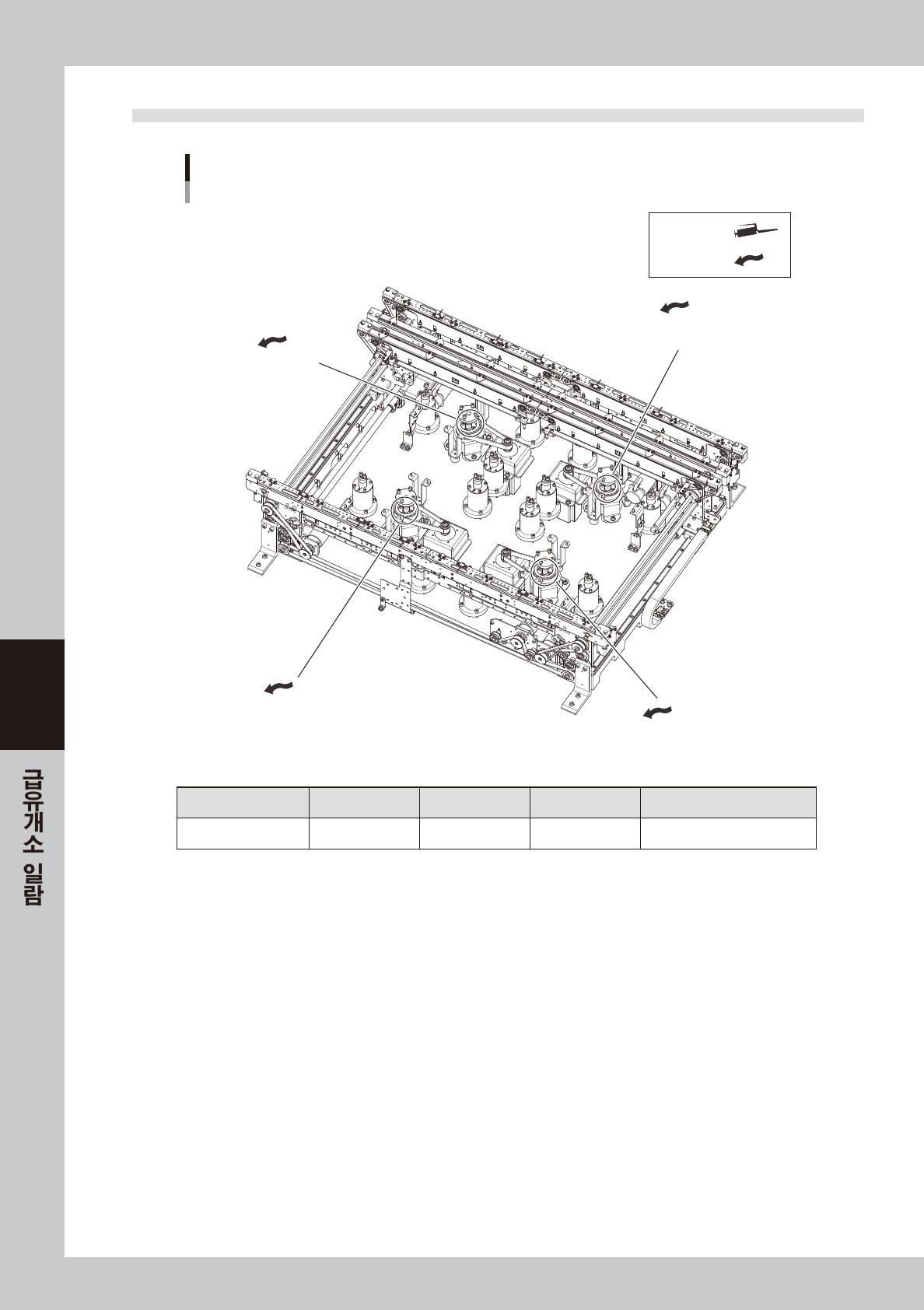

2.4 PU 축
PU축 급유개소 (DL)
볼스크류
구리스 건 ：
손으로 도포 ：
PU축 볼스크류부
(Lane1-1)
PU축 볼스크류부
(Lane1-2)
PU축 볼스크류부
(Lane2-1)
PU축 볼스크류부
(Lane2-2)
57506-N9-00
급유부위 구리스종류 급유개소 주기 작업방법
볼스크류 NSL 4 1 회／ 1 년 손으로 도포
5-9
5

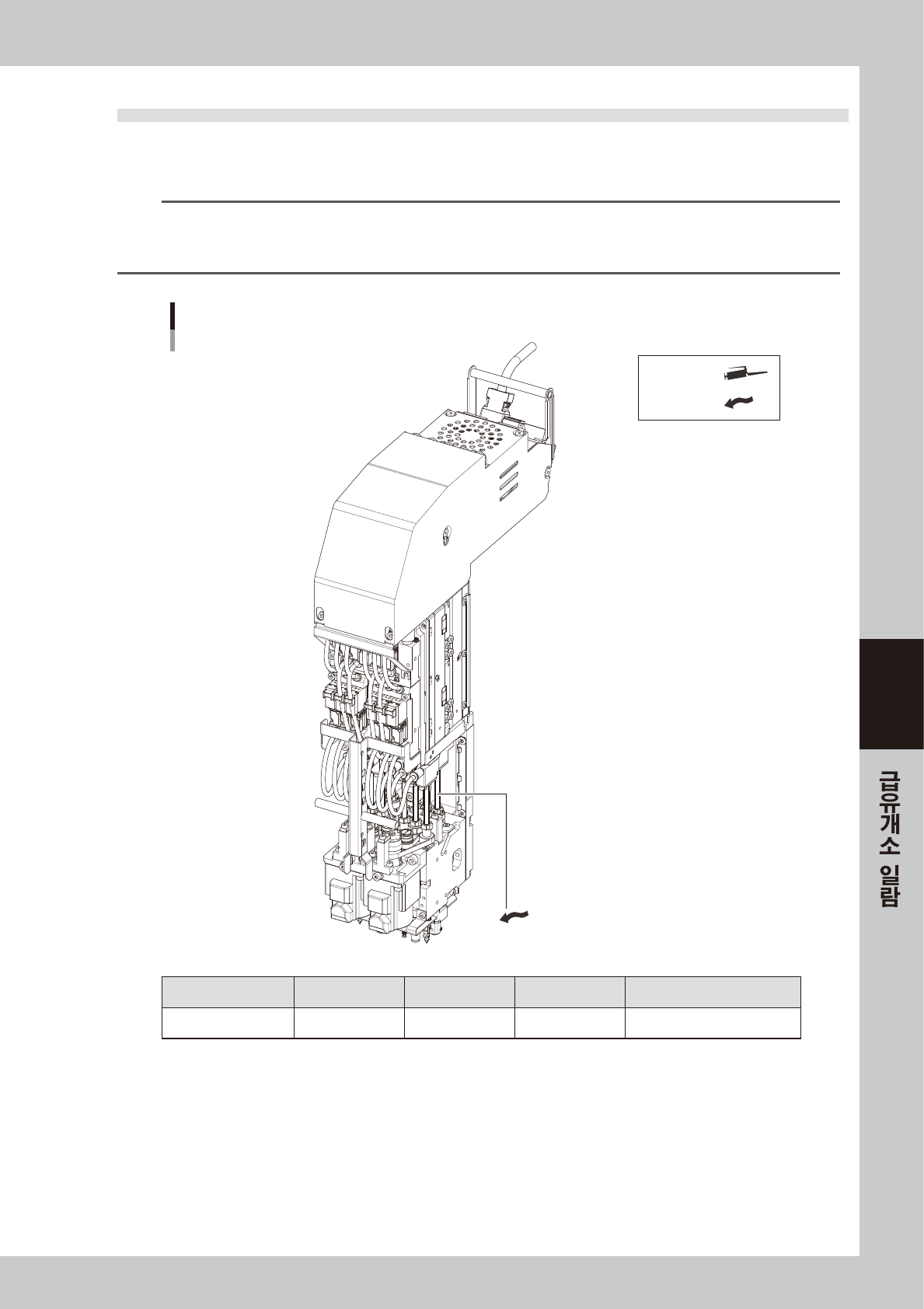

2.5 헤드부
2.5.1 MU 헤 드유닛
n
요점
MU 헤드 유닛의 스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다 . 단 , 맨손으로 만지거나 용제 등이 샤프트에
튀어서 표면의 구리스가 없어지면 녹이 생길 우려가 있으므로 , 녹을 방지하는 목적으로 필요에 따라 지정 구리스 (NSL) 를 엷게
도포해 주십시오 .
MU헤드유닛의 급유부위
스플라인 샤프트
구리스 건 ：
손으로 도포 ：
57514-N9-0 0
급유부위 구리스종류 급유개소 주기 작업방법
스플라인 샤프트 NSL 10/ 헤드 필요시 손으로 도포 ( 엷게 )
