5-9
5
2.5 헤드부
2.5.1 MU 헤 드유닛
n
요점
MU 헤드 유닛의 스플라인 샤프트 (Z 축 ) 는 , 기본적으로 급유할 필요가 없습니다 . 단 , 맨손으로 만지거나 용제 등이 샤프트에
튀어서 표면의 구리스가 없어지면 녹이 생길 우려가 있으므로 , 녹을 방지하는 목적으로 필요에 따라 지정 구리스 (NSL) 를 엷게
도포해 주십시오 .
MU헤드유닛의 급유부위
스플라인 샤프트
구리스 건 ：
손으로 도포 ：
57514-N9-0 0
급유부위 구리스종류 급유개소 주기 작업방법
스플라인 샤프트 NSL 10/ 헤드 필요시 손으로 도포 ( 엷게 )
5-10
5

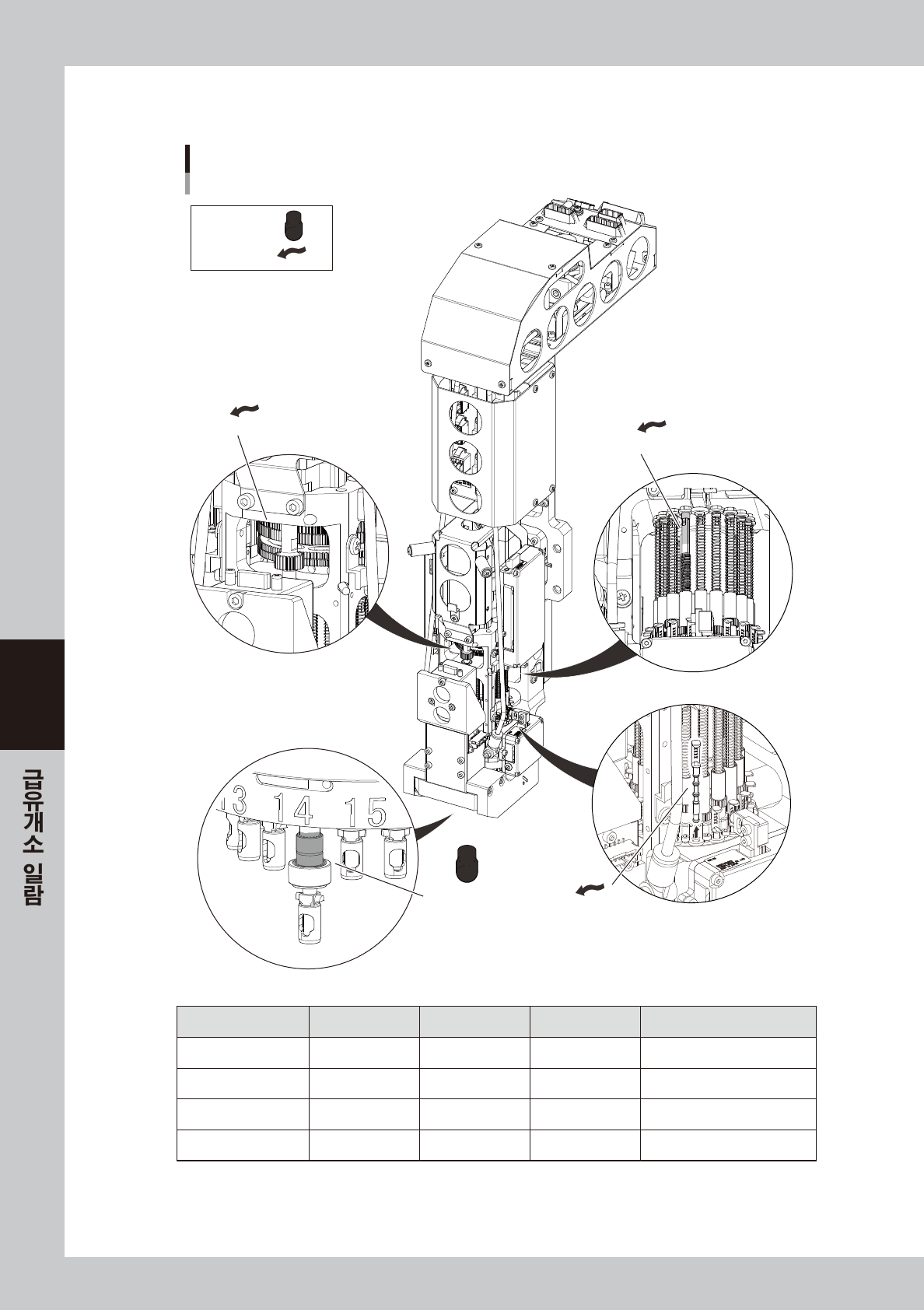

2.5.2 RS 헤드유닛
RS 헤드의 급유개소
시저스기어, 스풀, 노즐 샤프트
스풀
시저스 기어
노즐 샤프트 선단부
노즐 샤프트 상부
급유용 지그 ：
손으로 도포 ：
57507-N9-00
급유부위 구리스 종류 급유개소 주기 작업방법
시저스 기어 LG2 1/ 헤 드 1 회／ 2 년 손으로 도포
스풀 스풀용 18/ 헤드 1 회／ 3 개월 손으로 도포
노즐 샤프트 선단부 샤프트선단부용 18/ 헤드 1 회／ 3 개월 급유용 지그
노즐 샤프트 상부 샤프트 상부용 오일 18/ 헤드 1 회 /2 년 손으로 도포 ( 면봉 )
5-11
5
2.5.3 FL 헤드유닛
FL헤드의 급유개소
볼스크류, 스플라인 샤프트, 시저스 기어
구리스 건 ：
손으로 도포 ：
볼스크류
스플라인 샤프트
시저스 기어 (기어 박스 내부)
57508-N9-00
급유부위 구리스종류 급유개소 주기 작업방법
시저스 기어 NSL 2/ 헤드 1 회／ 1 년 손으로 도포
볼스크류 NSL 2/ 헤드 1 회 /3 개월 손으로 도포
스플라인 샤프트 NSL 2/ 헤드 1 회 /3 개월 손으로 도포
