6-4 6 1 .3 FL 헤 드 의 롤 러 로 크 의 교 환 e 1 노즐 을 탈 착 합니다 . 1 . 장 비 를 비상정 지 상 태 로 합니 다 . 2. 대차를 사 용 하 고 있을 경우는 , 대차를 탈착합 니다 . 3. 해 당 노즐을 손 으로 탈착 해 주십시 오 . 2 노즐 Arm A SS Y 를 분리 합 니다 . 1 . 노즐 Ar m AS SY 고 정 볼 트 (2 군데 ) 를 육각 렌 치 (…
6-3
6

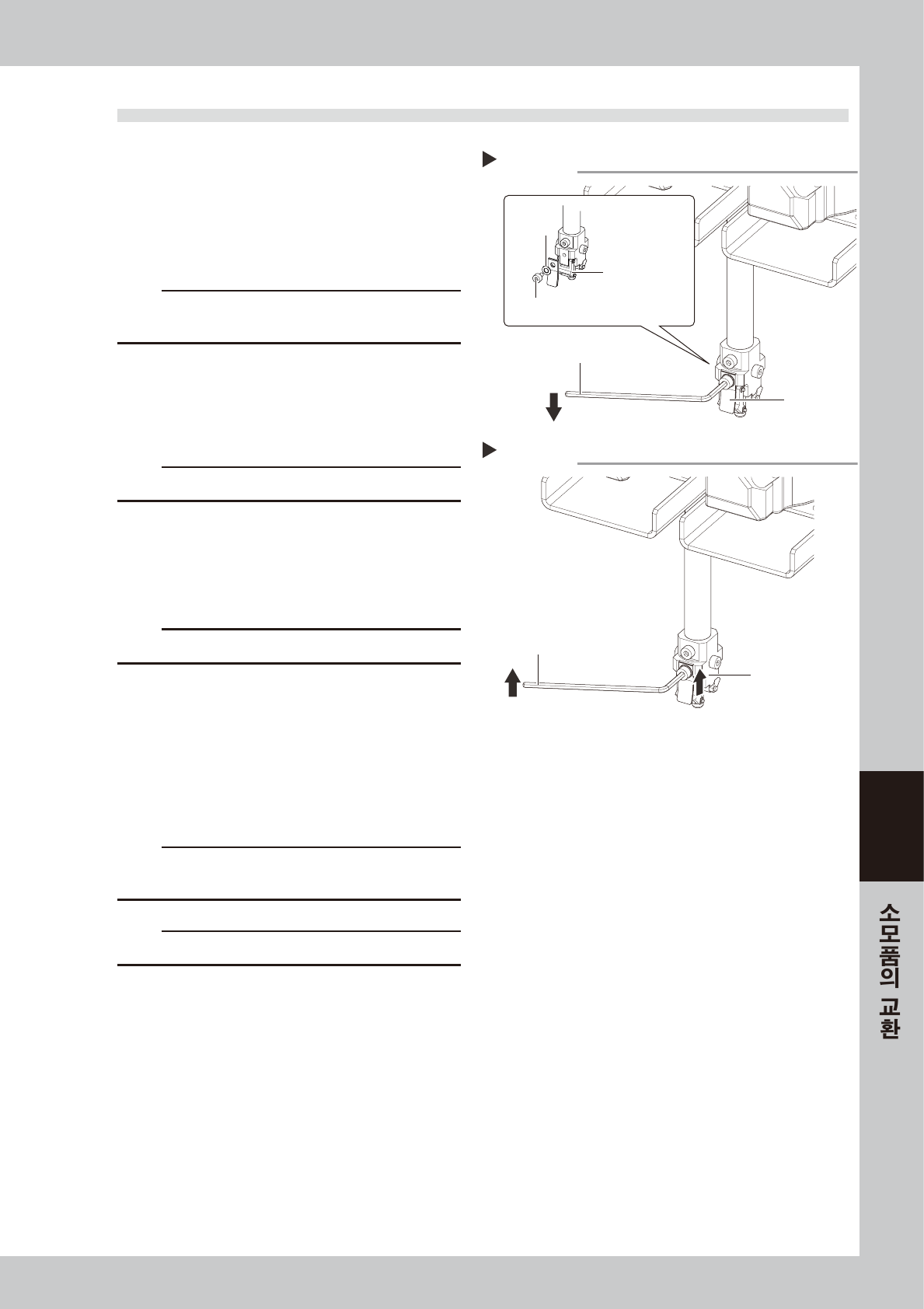

1.2 FL 헤드의 노즐 판스프링 교환
e
1
노즐을 분리합니다 .
1. 장비를 비상정지 상태로 합니다 .
2. 대차 클램프 스위치로 대차를 내려서 탈착합니
다.
3. 교환할 판스프링이 장착되어 있는 노즐을 손으
로 빼 주십시오 .
c
주의
노즐 스테이션을 겸비하고 있을 경우는 , 모든 노즐을 노즐
스테이션에 격납해 주십시오 .
2
판스프링을 탈착합니다 .
육각렌치 (1.5) 로 판스프링의 장착 볼트를 분리해
주십시오 .
57605-N9-0 0
c
주의
판스프링의 장착 볼트만 분리해 주십시오 .
3
새로운 판스프링을 장착합니다 .
판스프링을 위로 밀어 올리면서 , 육각렌치 (1.5)
로 장착 볼트를 체결해 주십시오 .
57606 -N9-00
c
주의
판스프링은 반드시 평행하게 되도록 장착해 주십시오 .
4
노즐을 끼웁니다 .
5
장착 상태를 확인합니다 .
1. 판스프링과 노즐 Arm ASSY 와의 사이에 틈새
가 없는지 확인합니다 .
2. 노즐의 탈장착을 수차례 반복해서 , 느슨하지
않는지 확인해 주십시오 .
c
주의
노즐 스테이션을 겸비하고 있을 경우는 , 모든 노즐을 노즐
스테이션에 격납해 주십시오 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
판스프링의 분리
Step 2
육각렌치
판스프링
판스프링 장착볼트
와셔
노즐 Arm ASSY
판스프링의 장착
Step 3
육각렌치
판스프링을 위로
밀어 붙인다
6-4
6

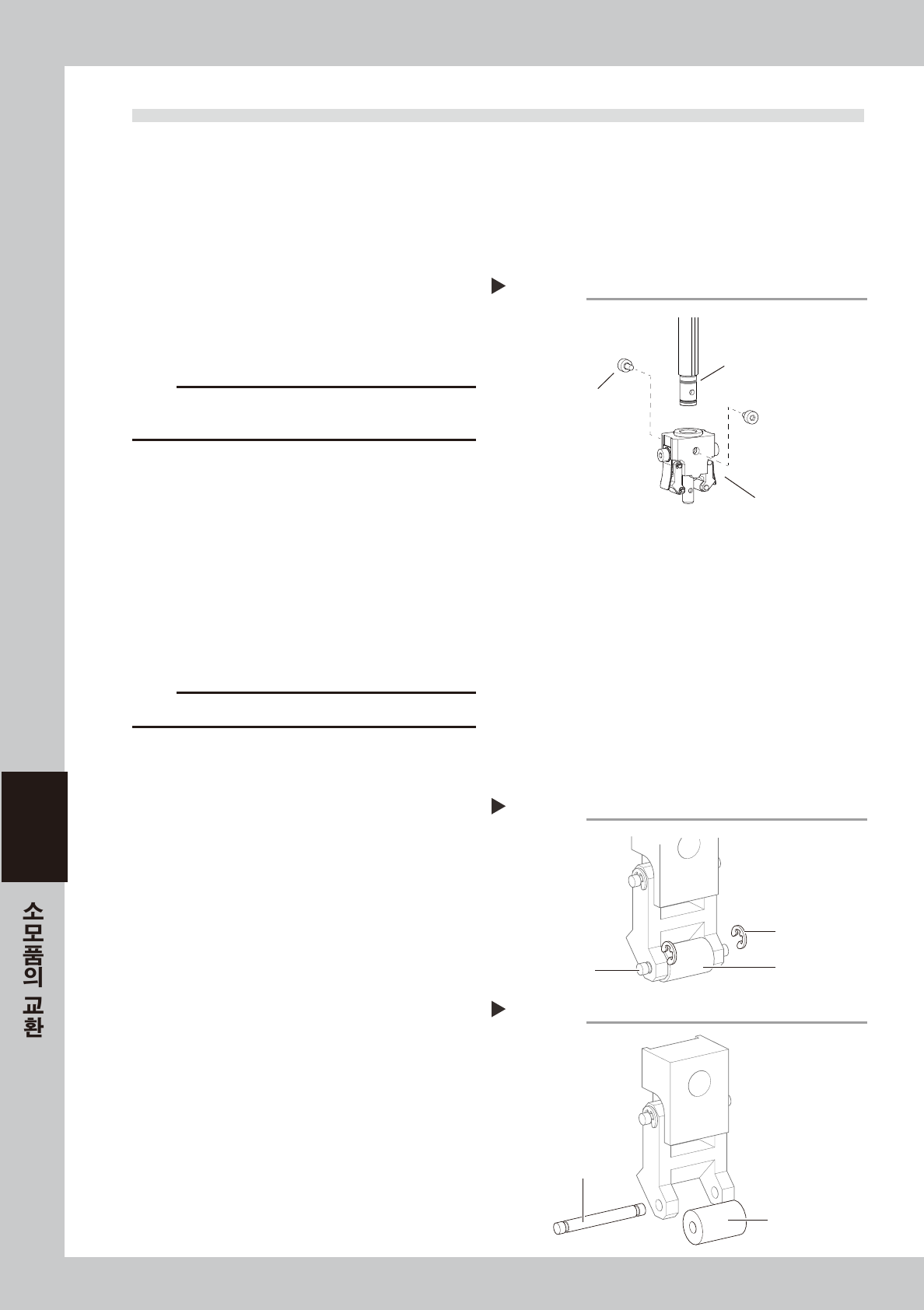

1.3 FL 헤드의 롤러 로크의 교환
e
1
노즐을 탈착합니다 .
1. 장비를 비상정지 상태로 합니다 .
2. 대차를 사용하고 있을 경우는 , 대차를 탈착합
니다 .
3. 해당 노즐을 손으로 탈착해 주십시오 .
2
노즐 Arm ASSY 를 분리합니다 .
1. 노즐 Arm ASSY 고정볼트 (2 군데 ) 를
육각렌치 (1.5mm) 로 분리해 주십시오 .
2. 노즐 Arm ASSY 를 밑으로 당겨서 뺍니다 .
c
주의
샤프트 부분에는 O 링이 있습니다 . 노즐 Arm ASSY 를 뺄 때에
는 , 상처내지 않도록 주의해 주십시오 .
57607-N9- 0 0
3
노즐 Arm ASSY 를 교환합니다 .
새로운 노즐 Arm ASSY 로 교환하고 , 고정볼트를
체결해서 장착해 주십시오 .
4
장착 상태를 확인합니다 .
1. 판스프링과 롤러와의 사이에 틈새가 없는지
확인합니다 .
2. 노즐을 수차례 탈장착해서 , 느슨하지 않은지
확인해 주십시오 .
c
주의
노즐은 탈착한 헤드에 반드시 되돌려 주십시오 .
█
롤러만 교환할 경우
노즐 Arm ASSY 를 분리한 상태에서 설명합니다 .
1
서클립을 분리합니다 .
롤러의 샤프트 부분에 있는 서클립을 정밀 일자
드라이버로 밀어서 빼 주십시오 .
57608-N9-00
2
롤러를 분리합니다 .
샤프트를 빼고 , 롤러를 분리해 주십시오 .
3
롤러를 장착합니다 .
새로운 롤러를 노즐 Arm ASSY 에 세팅하고 ,
샤프트를 구멍에 맞춰서 옆에서부터 끼웁니다 .
57609-N9-00
4
서클립을 끼웁니다 .
정밀 일자 드라이버를 사용해서 , 서클립을 원상태
로 끼워 주십시오 .
Step 2
노즐 Arm ASSY의 분리
노즐 Arm ASSY
노즐 Arm ASSY 고정볼트
O링
서클립의 분리
Step 1
샤프트
서클립
롤러
롤러의 장착
Step 3
샤프트
새로운 롤러
6-5
6

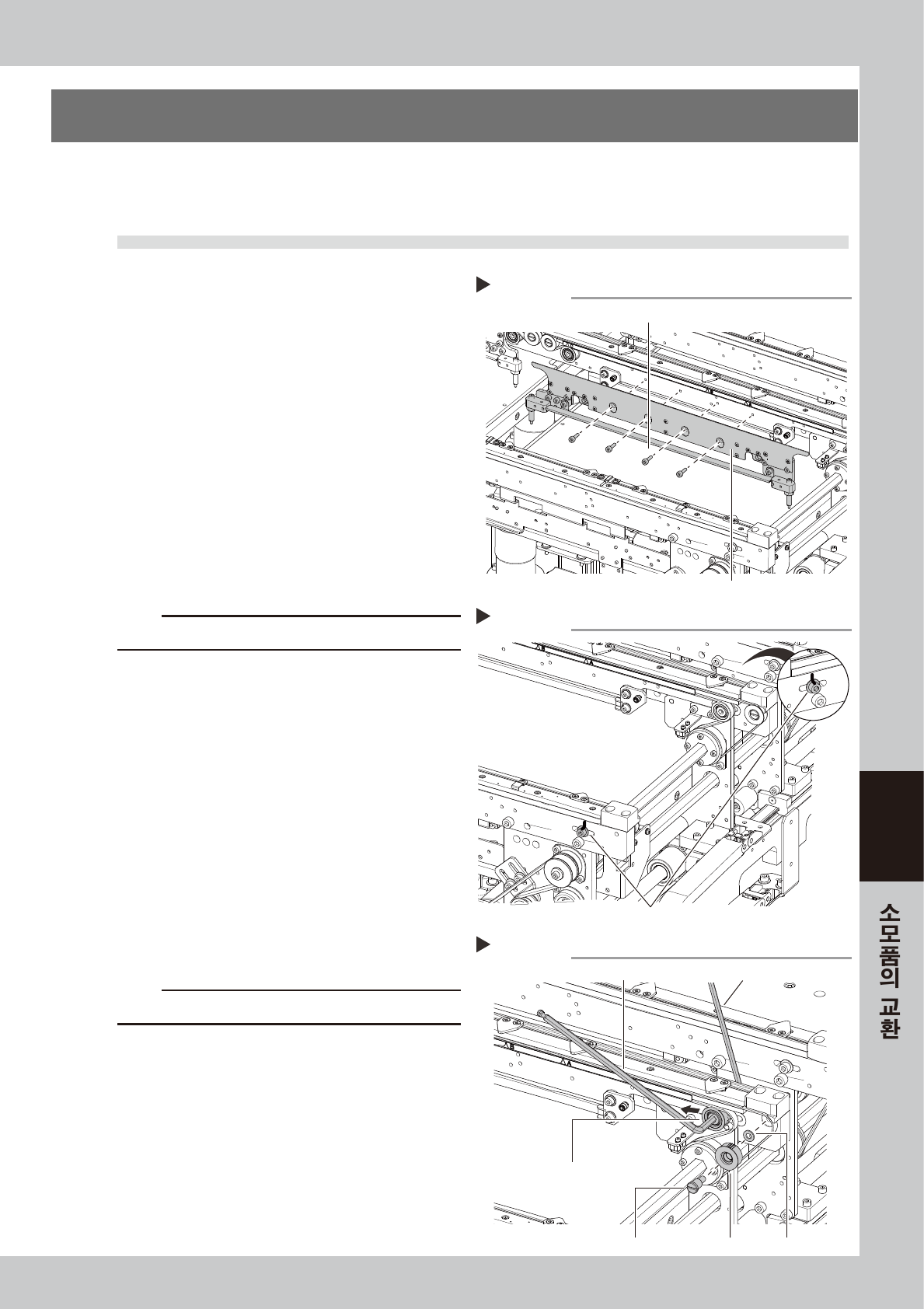

2. 컨베이어 벨트의 교환
제 3 장「5.3.1 컨베이어 벨트의 점검과 가이드
•
풀리의 청소」에서 , 컨베이어 벨트가 현저하게 늘어져 있거나 ,
더러움 , 보풀 등이 보일 경우에는 , 컨베이어 벨트의 교환이 필요합니다 . 다음의 순서대로 교환해 주십시오 .
2.1 컨베이어 벨트의 교환
e
1
작업 준비를 합니다 .
1. 손목시계 , 자기 ID 카드 등 , 자력에 영향을 받
는 물건은 전부 빼 둡니다 .
2. 비상정지 버튼을 눌러서 장비를 비상정지 상태
로 합니다 .
3. 대차 클램프 스위치로 대차를 내려서 탈착합니
다.
4. 테이프 커터부의 덕트를 분리합니다 .
5. 사각건을 푸쉬업 플레이트 위에 깔아 둡니다 .
2
클램프 보드 ASSY 를 분리합니다 .
육각렌치 (2.5) 로 클램프 보드 ASSY 의 고정볼트
( 우측 그림의 4 군데 ) 를 빼서 클램프 보드 ASSY
를 떼어내 주십시오 .
57610 -N9- 00
c
주의
우측 그림의 볼트 4 개 이외는 풀거나 빼지 마십시오 .
3
풀리의 위치를 마킹합니다 .
벨트를 풀기 전에 , 텐션이 걸려 있는 풀리의 고정
볼트 위치를 유성펜으로 마킹해 주십시오 .
57611-N9- 00
4
벨트를 느슨하게 합니다 .
1. 육각렌치 2 개로 텐션이 걸려있는 풀리를 풀어
서 , 긴 구멍 의 끝까지 ( 푸는 방향 ) 이동시켜
주십시오 .
풀리측 : 육각렌치 (5mm)
고정측 : 육각렌치 (4mm)
2. 일자 드라이버로 풀리 샤프트를 풀어서 풀리를
분리해 주십시오 .
57612 -N9- 00
c
주의
와셔를 분실하지 않도록 주의해 주십시오 .
클램프 보드 ASSY의 분리
Step 2
클램프 보드 ASSY
클램프 보드 ASSY 고정볼트
풀리 위치의 마킹
Step3
풀리의 위치를 유성펜으로 마킹한다
벨트 풀기
Step 4
육각렌치 (4)
육각렌치 (5)
텐션이 걸려있는 풀리
와셔분리하는 풀리풀리 샤프트
