A-1
A
1. 사양

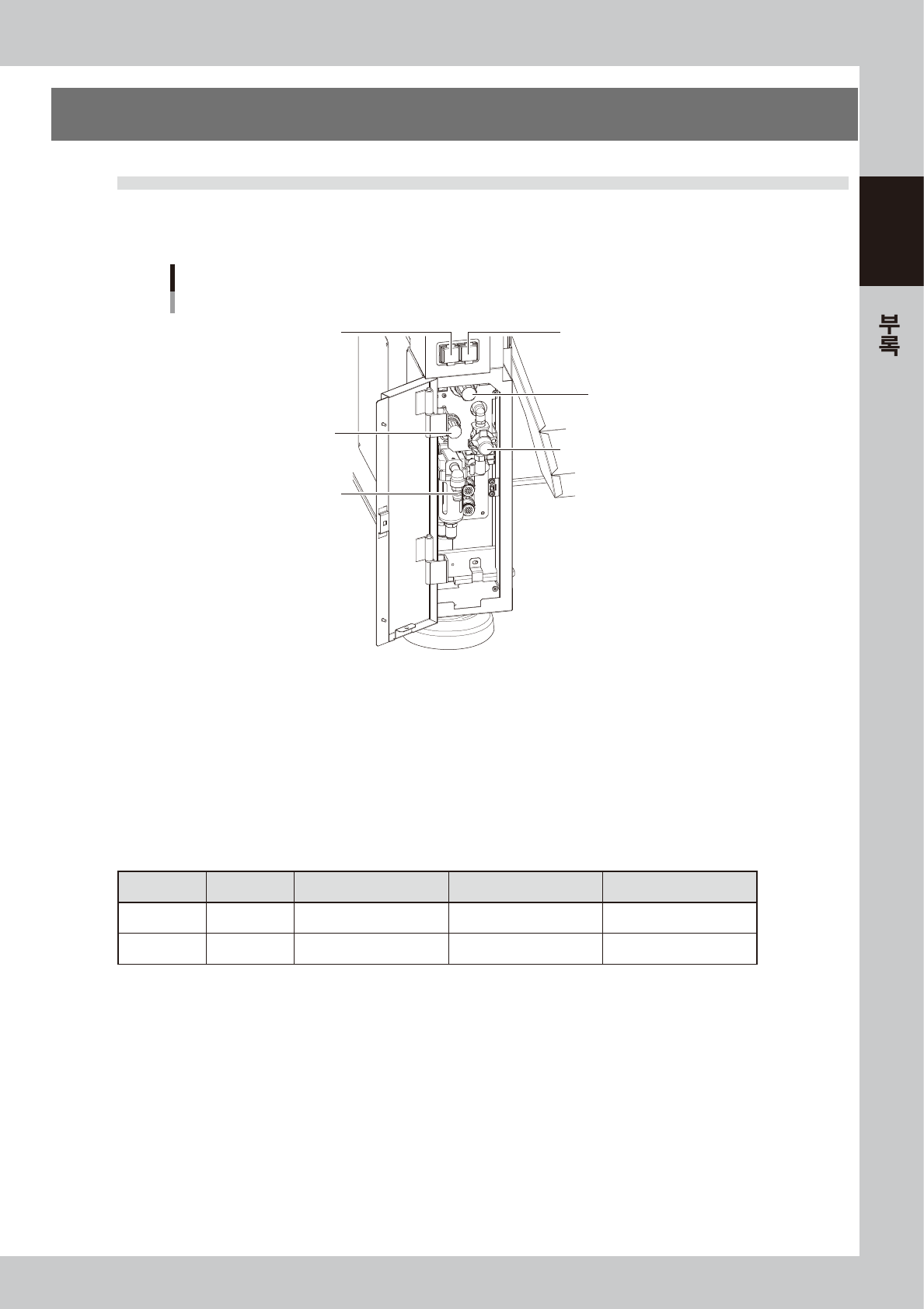

1.1 에어압 조정부
본체 배면의 좌측하단 패널 안에 , 본체의 에어 구동부에 공급할 에어압의 조정부가 있습니다.
아래에 표시한 적정값으로 설정해 주십시오 .
에어압 조정부
설정 에어압 표시
[PNEUMATIC]
설정 에어압 조정부
[PNEUMATIC]
에어공급/배출 밸브
헤드 에어압 표시
[HEAD BLOW]
헤드 에어압 조정부
[HEAD BLOW]
원 에어 커넥터
57A01-N5-00
■ 공급에어 압력
공급에어 압력이란 , 압력 레귤레이터로 에어압을 설정하기 전의 본체에 공급되는 원래 압력을 말합니다 .
하기의 적정 범위내로 공급하여 주십시오 .
YSM40R：0.45MPa~0.70MPa
■ 에어압 표시
통상은 녹색으로 표시되고 , 압력이 상한값 또는 하한값 ( 에어다운 검출 ) 에 도달한 경우는 에러가 나서 빨간색으로 바뀝
니다 .
■ 에어압 설정값과 상한 및 하한값
헤드 설정값 하한값 상한값
설정 에어압 공통 0.40Mpa ( ± 0.01) 0.39Mpa 0.41Mpa
헤드 에어압 공통 0.040Mpa ( ± 0.001) 0.039Mpa 0.041Mpa
■ 에어공급 / 배출 밸브
이 밸브를 우측으로 돌리면 , 에어공급을 차단합니다 . 또한 , 에어 경로내에 남아있는 에어도 배출합니다 .
■ 원에어 커넥터
40SH( 日東工器 ) 소켓을 장착한 내경 8mm 이상의 에어호스를 준비하여 접속해 주십시오 . 에어 드라이어 및 에어필터를
통한 청정 공기를 사용해 주십시오 .
A-2
A

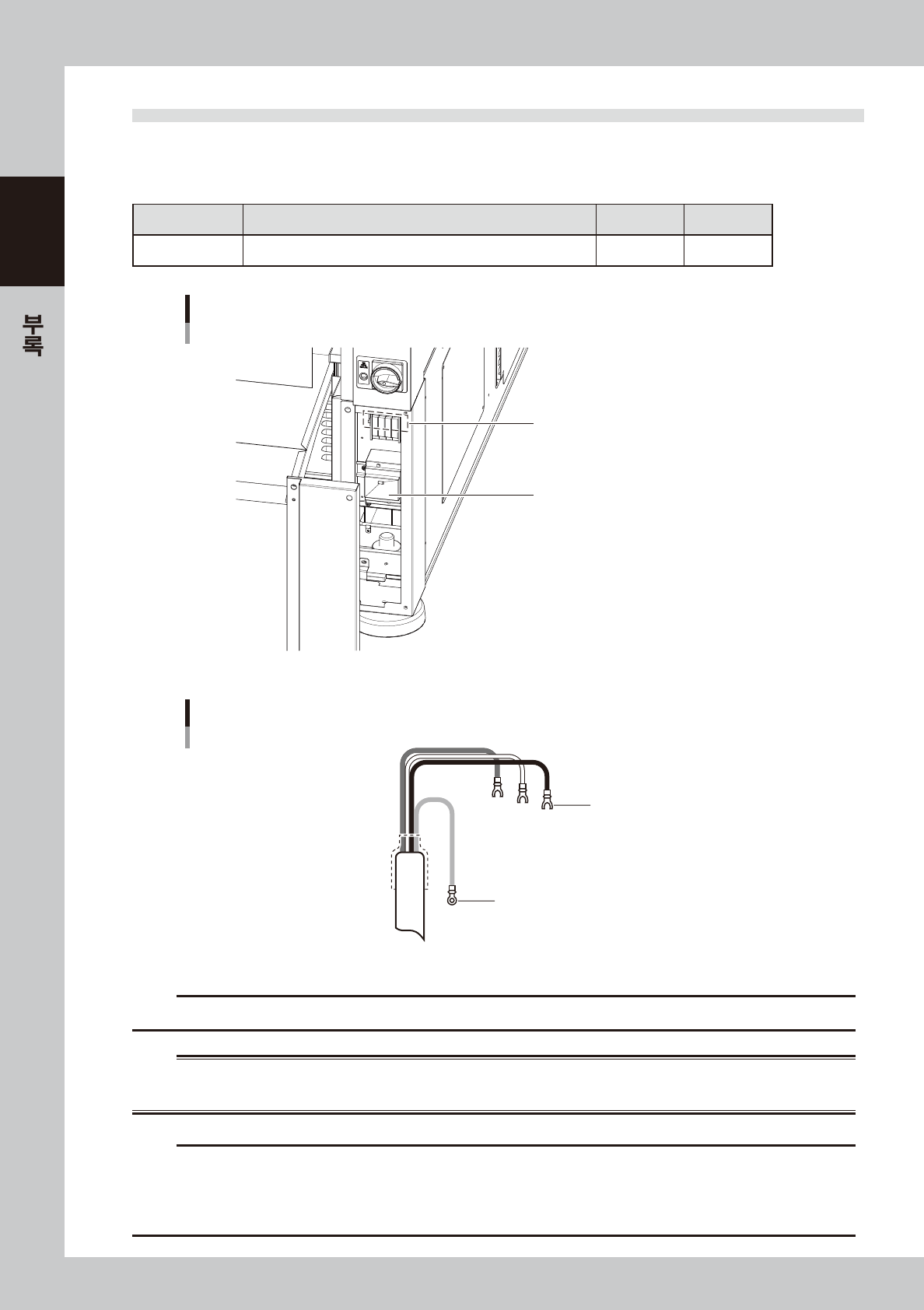

1.2 전원 접속부
본체 정면 하단 우측패널을 열면 전원접속부가 있습니다 . 다음과 같은 전원케이블을 사용하여, 전원 접속단
자판에 L1, L2, L3 과 접지단자 (PE) 를 접속합니다.
■ 전원사양
장비명칭 전원 주파수 전원용량
YSM40R 삼상교류 200/208/220/240/380/400/416V( ± 10%) 50/60Hz 13.9kVA
전원입력 단자 (L1, L2, L3), 접지단자 (PE)
메인 브레이커
전원입력 단자
57A02-N5-10
원형 압착단자
절연 피복부 압착단자
전원 케이블
L2
L1
L3
PE
57A03-N5-00
c
주의
전원 케이블에는 , 도체 단면적이 10 ㎟ 이상의 것을 사용하여 주십시오 .
w
경고
감전사고를 방지하기 위해 , 전원의 접속은 차단기를 내렸는지 확인하고 나서 실행하여 주십시오 . 또한 , 본체 어스부의 접속은
확실하게 해 주십시오 .
c
주의
전원의 접속은 , 윗 그림을 참조해서 반드시 전원 단자대 L1-L2-L3 의 순상이 되도록 접속해 주십시오 . 잘못 접속하면 진공펌프가 역회
전해서 내부의 부품수명을 현저히 저하시킬 가능성이 있습니다 .
장비의 전원을 넣기 전에 검상기로 확인하거나 , 전원을 넣은 후 종이를 진공펌프 앞에 가까이 해서 종이를 빨아 들이면 정상 ( 정회전 ) 인
지 확인할 수 있습니다 .
