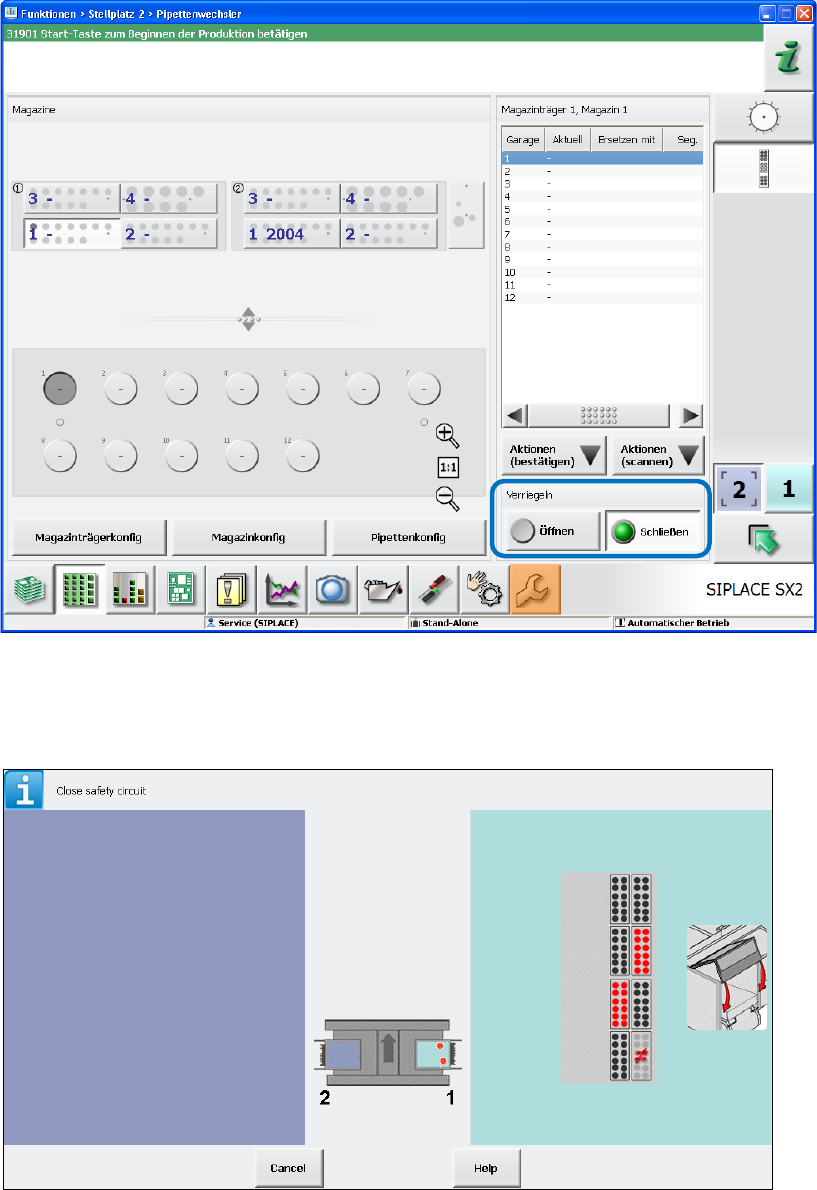

Punkt 1: Zustand Pipettenwechsler
Dieser Zustand wird in der Ansicht Pipettenwechsler auf der Bedienoberfläche angezeigt. Es ist
auch möglich, den Zustand zu ändern (Öffnen / Schließen).
Abbildung 7-31: Verriegelungszustand Pipettenwechsler
Punkt 2: Zustand Magazine
Dieser Zustand wird in der Ansicht Sicherheitskreis auf der Bedienoberfläche angezeigt.
Abbildung 7-32: Zustand Magazine
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
101

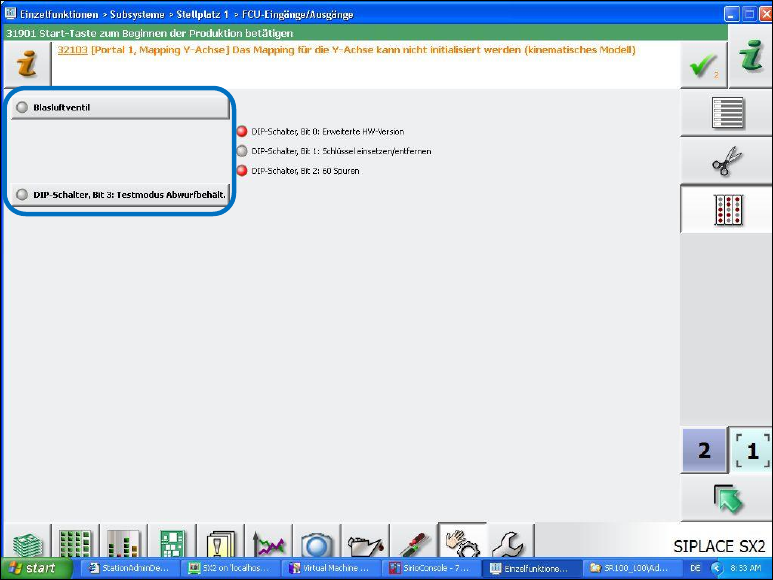

Punkt 3 bis 5: LED für Blasluftventil, DIP-Schalter und Abwurfbehälter
Diese Zustände werden in der neuen Ansicht FCU Eingänge/Ausgänge unter Einzelfunktionen –
Subsysteme auf der Bedienoberfläche angezeigt und sind ab Bedienebene Service (Kunde)
zugänglich.
Abbildung 7-33: Zustände Blasluftventil, DIP-Schalter und Abwurfbehälter
Für die Blasluftventile gibt es keine Sensoren, die den Zustand überwachen. Es können lediglich
die Ports getestet werden, an die Blasluftventile angeschlossen sind – unabhängig davon, was dort
tatsächlich angeschlossen und funktionsfähig ist. Über die Schaltfläche Blasluftventil ist es
möglich einzustellen, dass Veränderungen an diesen Ports angezeigt werden. Der angezeigte
Zustand kann auf der Bedienoberfläche geändert werden.
Der Testmodus zum Prüfen der An-/Abwesenheit eines Abwurfsbehälters kann über die
Schaltfläche DIP-Schalter, Bit 3: Testmodus Abwurfbehält. ein- und ausgeschaltet werden.
Für den DIP-Schalter kann nur Bit 3 (=Testmodus für Abwurfbehälter) ein- und ausgeschaltet
werden.
7.33 Bestückautomat DX4 - LP-Barcode-Leser-Funktionen
Kompatibler Modus: Komplett, sofern der Barcode-Leser nachgerüstet wird
Die LP-Barcode-Leser-Funktionen, die auf dem Bestückautomaten SX4 möglich sind, können ab
dieser Stationssoftware-Version uneingeschränkt auf dem Bestückautomaten DX4 verwendet
werden.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
102
7.34 Automatische Abschaltung des BE-Sensors
Kompatibler Modus: Komplett
Zur Vermeidung von Streulicht, wird der BE-Sensor des Bestückkopfes CPP automatisch
abgeschaltet, bevor die Bauelementzentrierung mit der stationären Kamera oder die
Koplanaritätsmessung stattfinden.
7.35 Automatische Abschaltung der Druckluft
Wenn die Druckluft für die Bestückköpfe CPP und C&P20 in der Stationssoftware 705 automatisch
abgeschaltet war, musste diese Einstellung unter Einstellungen – Maschineneinstellungen
manuell deaktiviert werden, bevor die embedded Software auf die Subsysteme heruntergeladen
wurde.
Ab Stationssoftware 706 wird diese Einstellung automatisch deaktiviert.
7.36 Automatische Pin-Positionierung mit Smart Pin Support
Kompatibler Modus: Nicht unterstützt
Smart Pin Support wird auch auf den neuen Bestückautomaten X3S, X4S und X4Si unterstützt.
Beim Einsatz von Smart Pin Support müssen alle Portale mit jeweils einem Pin-Picker ausgerüstet
sein.
Die Autokonfiguration wurde erweitert, um Einbauort-/Lage der Pin-Picker und die Pin-Magazine
entsprechend zu konfigurieren.
Ab dieser Stationssoftware-Version kann eine regelmäßige Überprüfung der Support Pin-
Positionen durchgeführt werden. Die Aktivierung der Überprüfung und der Zeitintervall können
unter Einstellungen – Maschinenoptionen eingestellt werden. Wenn notwendig, werden die Pin-
Positionen automatisch neu eingestellt.
