Stationssoftware 7xx bis 7 14.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020 105 Geänderte Berechtigungen müs sen manuell über die Schaltf läche Verteilen an SIPLACE Pro hochgeladen und von dort auf alle zu dem Zeitpu…
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
104
7.38 Steuerung der Fördererparameter
Die Steuerung der Fördererparameter wurde überarbeitet und verbessert.
Die Einstellmöglichkeiten zur Veränderung der Fördererparameter (Abholposition, Schrittweite,
Geschwindigkeit) und der Positionsparameter (Abholwinkel und die XY-Position des Abholortes)
werden aus einer Kombination von Bearbeitungsoptionen und Benutzerberechtigungen an der
Station bestimmt.
Die Merkmale der neuen Steuerung der Fördererparameter werden in den folgenden Abschnitten
erläutert.
7.38.1 Bearbeitungsoptionen
Kompatibler Modus: Nicht unterstützt
Die Steuerung der Fördererparameter ist über drei Bearbeitungsoptionen realisiert, die an der
SIPLACE Pro "Line Configuration" eingestellt werden.
Bearbeitungsoption 1: Download (DownloadRequired=true, UploadAllowed=false)
Die von SIPLACE Pro empfangenen Fördererparameter werden auf die Förderer geladen.
Voreinstellung für die Bedienebenen Produktion und Erweiterte Produktion:
Keine Veränderung der Förderer- und Positionsparameter an der Station und auf den Förderern
erlaubt.
Bearbeitungsoption 2: Download und Upload (DownloadRequired=true,
UploadAllowed=true)
Die von SIPLACE Pro empfangenen Fördererparameter werden auf die Förderer der aktiven
Rüstung geladen.
Voreinstellung für die Bedienebenen Produktion und Erweiterte Produktion:
Veränderung der Förderer- und Positionsparameter an der Station und auf den Förderern ist
erlaubt. Geänderte Daten werden an SIPLACE Pro in die lokalen Rüstdaten hochgeladen.
Bearbeitungsoption 3: Kein Download oder Upload (DownloadRequired=false,
UploadAllowed=false)
Die von SIPLACE Pro empfangenen Fördererparameter werden nicht auf die Förderer der aktiven
Rüstung geladen.
Voreinstellung für die Bedienebenen Produktion und Erweiterte Produktion:
Lokale Veränderung der Förderer- und Positionsparameter an der Station und auf den Förderern
ist erlaubt.
7.38.2 Berechtigungen einstellen und ändern
Kompatibler Modus: Nicht unterstützt
Die Berechtigungen für die Bedienebenen Produktion und Erweiterte Produktion für die drei
Bearbeitungsoptionen werden ab der Bedienebene Service (Kunde) eingestellt. Bei Bedarf
können die zugeordneten Bedienebenen für einzelne oder mehrere Parameter geändert werden
durch Auswählen der entsprechenden Schaltfläche mit der rechten Maustaste (siehe hierzu
Beschreibung in der Versionsbeschreibung zu Stationssoftware 706.0, Artikelnummer
[00197043-01]).
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
105
Geänderte Berechtigungen müssen manuell über die Schaltfläche Verteilen an SIPLACE Pro
hochgeladen und von dort auf alle zu dem Zeitpunkt eingeschalteten Bestückutomaten der
gesamten Linie verteilt werden.

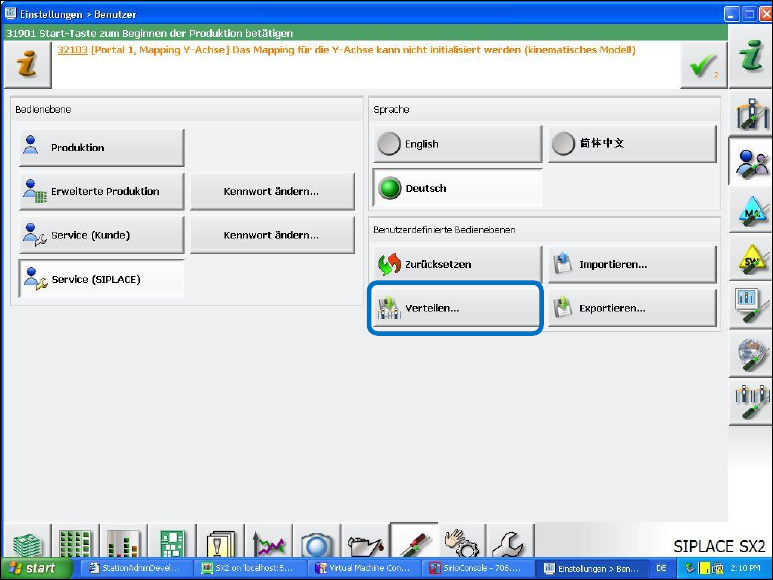

Abbildung 7-35: Geänderte Berechtigungen manuell an SIPLACE Pro hochladen
7.38.3 Parameteränderungen am Fördererbedienfeld
Kompatibler Modus: Nicht unterstützt
Die Stationssoftware registriert Parameteränderungen am Fördererbedienfeld.
Wenn ein Fördererparameter dort geändert wird (Abholposition, Schrittweite oder
Geschwindigkeit), der entsprechend der aktuellen Bedienebene dem Bediener nicht erlaubt ist,
werden folgende Aktionen durchgeführt:
– Der betroffene Förderer wird kurz auf Störung (rote Status-LED) gesetzt und das Abholen von
dieser Spur wird unterdrückt.
– Die ursprünglichen Parameterwerte werden auf dem Förderer wiederhergestellt.
– Der Förderer geht wieder in den Produktionsstand (grüne Status-LED).
Wenn die Parameteränderungen für die aktuelle Bedienebene erlaubt sind, werden sie
übernommen, auf der Bedienoberfläche angezeigt und, wenn Upload erlaubt ist, an SIPLACE Pro
hochgeladen.
7.38.4 Keine automatische Einstellung der Schrittweite in Abhängigkeit der
Abholposition am Förderer
Kompatibler Modus: Nicht unterstützt
Die Verknüpfung zwischen Abholposition und Schrittweite ist aufgehoben worden. D.h., wenn die
Abholposition geändert wird, wird die Schrittweite nicht mehr automatisch angepasst. Die zuletzt
eingestellte Schrittweite bleibt unverändert bestehen.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
106
7.38.5 Anzeigen von abweichenden Fördererparameter-Einstellungen
Kompatibler Modus: Nicht unterstützt

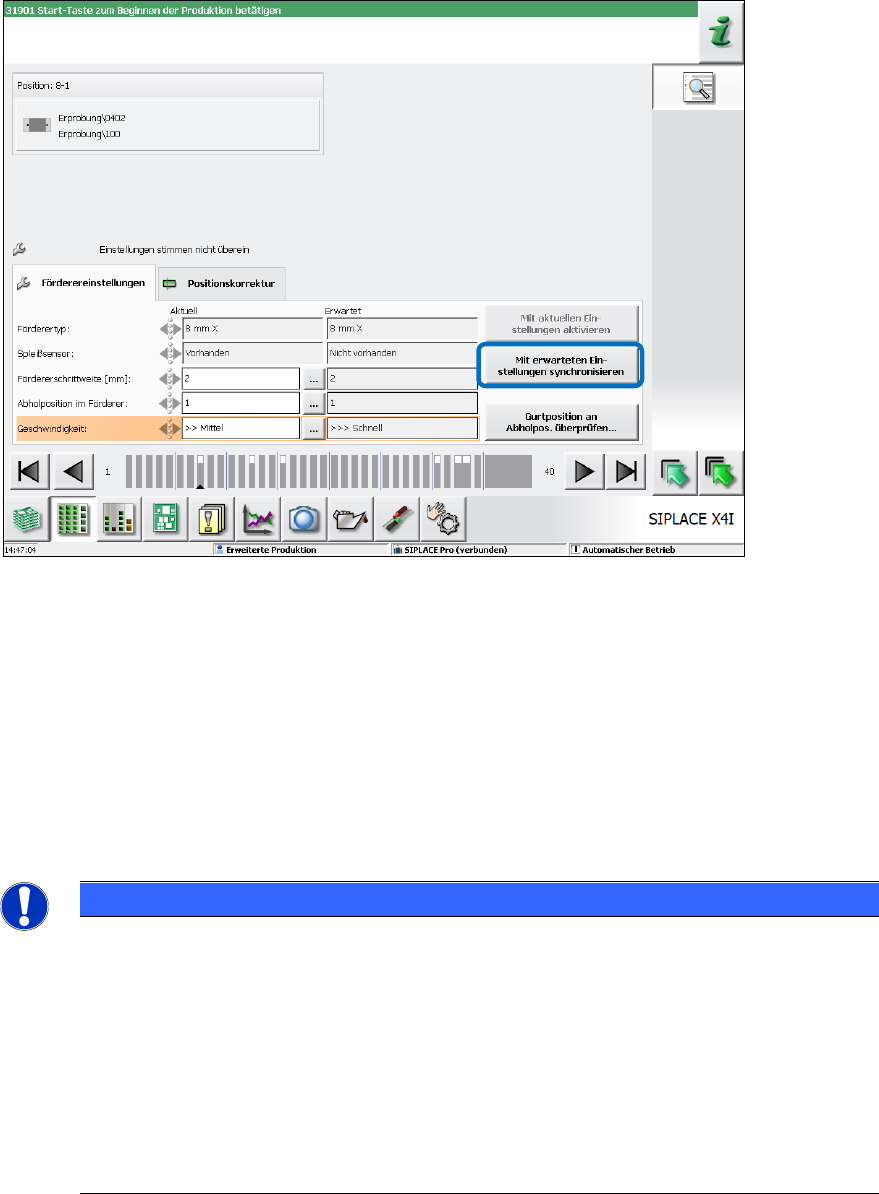

Abbildung 7-36: Abweichende Förderparameter-Einstellungen
Auf der Bedienoberfläche werden folgende Einträge/Symbole/Warnungen angezeigt:
● Ursprüngliche Fördererparameter
Die ursprünglich erwarteten Einstellungen der Fördererparameter werden in der Detailansicht
für einen Förderer angezeigt. Diese können jederzeit wiederhergestellt werden, durch Klicken
auf die Schaltfläche Mit erwarteten Einstellungen synchronisieren.
Die ursprünglichen Einstellungen ändern sich erst, wenn erneut vorgegebenen Auftrags- /
Rüstdaten wirksam werden.
Das Rücksetzen auf die alten Einstellungen ist auf jeder Bedienebene möglich.
HINWEIS
Ablauf mit der Bearbeitungsoption 2
Mit der Bearbeitungsoption 2 werden Änderungen an den Fördererparameter an
SIPLACE Pro in die lokalen Rüstdaten hochgeladen. Anschließend werden die
geänderten Rüstdaten von SIPLACE Pro wieder an der Station vorgegeben. Dort
werden sie erst wirksam, wenn die gerade produzierten Leiterplatten die Maschine
verlassen haben.
Wenn die Maschine bereits leer gefahren ist, werden die aktualisierten Rüstdaten sofort
wirksam. Mit Wirksamwerden der Rüstdaten, werden die erwarteten Förderer-
Einstellungen neu gesetzt. Ab diesem Zeitpunkt ist ein Rücksetzen auf die
ursprünglichen Fördererparameter nicht mehr möglich!
