Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
112
In diesem Fall hat der Bediener zwei Möglichkeiten:
1. Eine andere Einstellung innerhalb des erlaubten Korrekturbereichs vornehmen.
Danach wird die Schaltfläche Speichern wieder aktiviert und die geänderte Position kann
gespeichert werden.
Abbildung 7-42: Geänderte Position speichern
2. Die Schaltfläche Speichern mit der rechten Maustaste anklicken und die Bedienebene ändern.
Danach wird die Schaltfläche Speichern wieder aktiviert und beliebige Positionen können
gespeichert werden.
Abbildung 7-43: Bedienebene ändern
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
113
Mit der Änderung des Abholwinkels kann bei außermittigem Abholpunkt auch die Position des
Abholortes verändert werden. Dadurch liegt der Abholort möglicherweise außerhalb des erlaubten
Bereichs. Die Werte können erst gespeichert werden, wenn nach der Veränderung des
Abholwinkels die XY-Position so angepasst wird, dass der Abholort wieder innerhalb des erlaubten
Bereichs liegt.
Die Beschränkung des Einstellbereichs bezieht sich auf die Nominalposition. Wenn die
Abholposition auf der Bedienebene Service (Kunde) auf einen Punkt außerhalb des erlaubten
Bereichs geteached wurde, so darf auch ein Bediener auf einer niedrigeren Bedienebene
außerhalb des erlaubten Bereichs teachen. Allerdings sind dann nur Veränderungen in Richtung
der Nominalposition erlaubt. Eine weitere Entfernung von der Nominalposition ist für diesen
Bediener nicht zulässig.
HINWEIS
Es wird nicht geprüft, ob nach Veränderung der Abholposition in Y-Richtung alle
Kopfsegmente von dort abholen können, da zum Zeitpunkt des Teachens
gegebenenfalls noch nicht bekannt ist, welche Segmente in späteren Bestückabläufen
von dort abholen werden. Die Anfahrbarkeit mit der Z-Achse ist jedoch vom verwendeten
Segment abhängig.
7.38.7 Speicherung der XY-Abholposition
Kompatibler Modus: Nicht unterstützt
Nachdem die XY-Abholposition oder der Abholwinkel verändert wurden, und die Schaltfläche
Speichern im Korrekturdialog zur Abholposition angeklickt wurde, werden die geteachten Offsets
wie folgt angezeigt:
Abbildung 7-44: Bestätigungsdialog für geänderte XY-Abholposition / Abholwinkel
Wenn ein Upload bei der aktuellen Bearbeitungsoption erlaubt ist, können Sie auswählen, ob die
geänderten Positionsparameter nur lokal auf der Station gespeichert (Schaltfläche Änderungen
lokal speichern) oder zusätzlich zu SIPLACE Pro in die lokalen Rüstdaten hochgeladen werden
sollen (Schaltfläche Änderungen lokal speichern und zu SIPLACE Pro hochladen).
Wenn ein Upload auf der aktuellen Bedienebene nicht erlaubt ist, wird nur die Schaltfläche
Änderungen lokal speichern angezeigt.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
114
7.38.8 Grafische Anzeige der Förderer-Abholposition
Kompatibler Modus: Komplett

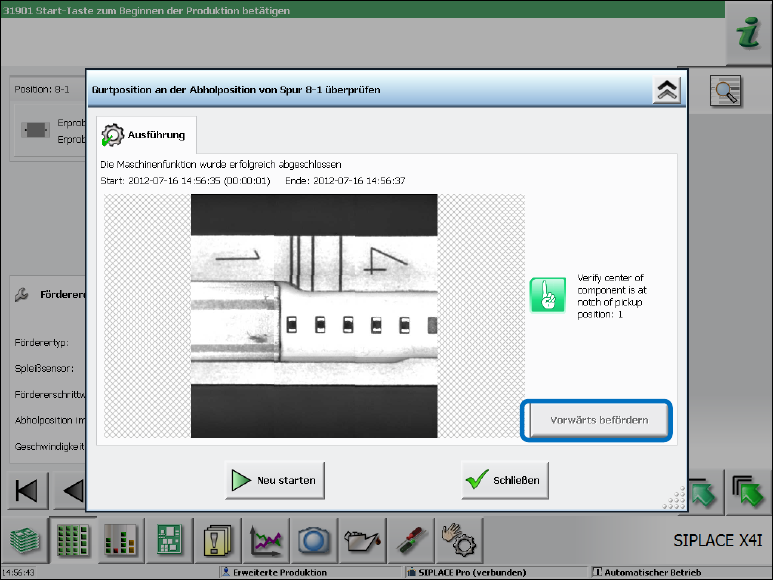

In der Detailansicht zu einem Förderer kann über die Schaltfläche Gurtposition an Abholpos.
überprüfen… ein Dialog geöffnet werden, in dem das Kamerabild der Abholposition mit allen
Abholpositionsmarkierungen (Kerben) auf dem Förderer angezeigt wird.
Abbildung 7-45: Detailansicht zu einem Förderer
Feineinstellung der Schrittweite am Förderer
Über die Schaltfläche Vorwärts befördern kann das Transportieren um die kleinstmögliche
Schrittweite am Förderer eingestellt werden. Dies betrifft nur die Ansteuerung der Förderer-
Hardware und hat keine anderen Auswirkungen.
Zielsetzung der Funktion ist es, den Förderer so einzustellen, dass die Gurttasche möglichst mittig
zur empfohlenen Abholposition / sichtbaren Förderer-Kerbe eingestellt wird.
Für folgende (Gurt-)Förderer kann die Abholposition über die GUI eingestellt werden:
– 4mm - 104mm X-Förderer
Für Förderertypen < 12mm muss die aktuell im Förderer eingestellte Schrittweite > 4mm sein,
um die gleiche Funktionalität wie über das Bedienfeld des Förderers zu haben und
Fehleinstellungen bei kleineren Schrittweiten zu vermeiden.
– 12/16mm X Smart Feeder
Abhängig von der aktuellen Bedienebene können im unteren Bereich der Detailansicht zu einem
Förderer die Fördererparameter geändert werden.
