Abbildung 7-49: Shut-Down bestätigen
In diesem Dialog muss der Bediener eine der Optionen Reguläres Herunterfahren oder
Herunterfahren aufgrund eines Fehlers auswählen. Danach wird das Herunterfahren ausgeführt.
Wenn die Option Herunterfahren aufgrund eines Fehlers ausgewählt wurde, wird von der
Stationssoftware ein neues Fehlerereignis erzeugt, das als Unterscheidungskriterium für
unplanmäßige Neustarts dient. Mit diesem Ereignis ist eine automatische Auswertung über Tools
möglich.
7.47 Neue Positionen für feste Wangen in SX1/SX2 V2
Die folgenden neuen Positionen ist für feste Wangen im Transportsystem SX1/SX2 V2 eingeführt
worden:
Feste Wange
Feste
Wangenposition
LP-Breite
Abstand der festen
Wange
Rechts/Links
Äußere
268
250
286
536
Rechts/Links
259,7
242
277,2
Tabelle 7-2: Positionen für feste Wangen in SX1/SX2 V2
7.48 Überprüfung von schlecht sitzenden Filterscheiben
Es gibt Filterscheiben, die nicht ausreichend fest auf den Segmenten sitzen und sich somit lösen.
Lose Filterscheiben können zu Bestückfehlern und zum Einsaugen von kleinen Bauelementen in
das Vakuumsystem des Bestückkopfes führen.
Ein unzureichender Sitz der Filterscheiben kann über einen Abblastest ermittelt werden. Hierbei
wird über das Druckregelventil ein stärkerer Blasimpuls erzeugt, der dann eine schlecht sitzende
Filterscheibe abbläst. Die Abwesenheit der Filterscheibe wird über die BE-Kamera des
Bestückkopfes erkannt und eine entsprechende Fehlermeldung ausgegeben.
In der Stationssoftware kann dieser Testlauf in den Einzelfunktionen für die Bestückköpfe auf der
Bedienebene Service (SIPLACE) über die Schaltfläche Filterscheiben überprüfen gestartet
werden.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
123
Abbildung 7-50: Filterscheiben überprüfen
Vor dem Testlauf müssen die Pipetten manuell abgelegt werden. Wenn sich Pipetten noch am
Bestückkopf befinden, wird der Testlauf mit einer Fehlermeldung abgebrochen.
7.49 Verlängerung der Pipettenwartungsintervalle durch zyklisches
Reinigen
Um die Intervalle der Pipettenwartung zu verlängern, ist ein zyklisches Reinigen der Pipetten an
Bestückautomaten mit Abblas-Stationen möglich.
Beim Gesamtreferenzlauf wird überprüft, ob eine Pipette gereinigt werden muss. Dazu existiert in
der Datei NozzleType.xml ein neuer optionaler Konfigurationsknoten CleanNozzle.
Sobald dieses Feature aktiviert wird, wird im Rahmen des Gesamtreferenzlaufs für alle Pipetten die
gereinigt werden müssen.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
124
7.50 Zusatzoptionen bei der Fehlererkennung
In den Maschinenoptionen können zwei neue Optionen bei der Fehlererkennung eingestellt
werden.

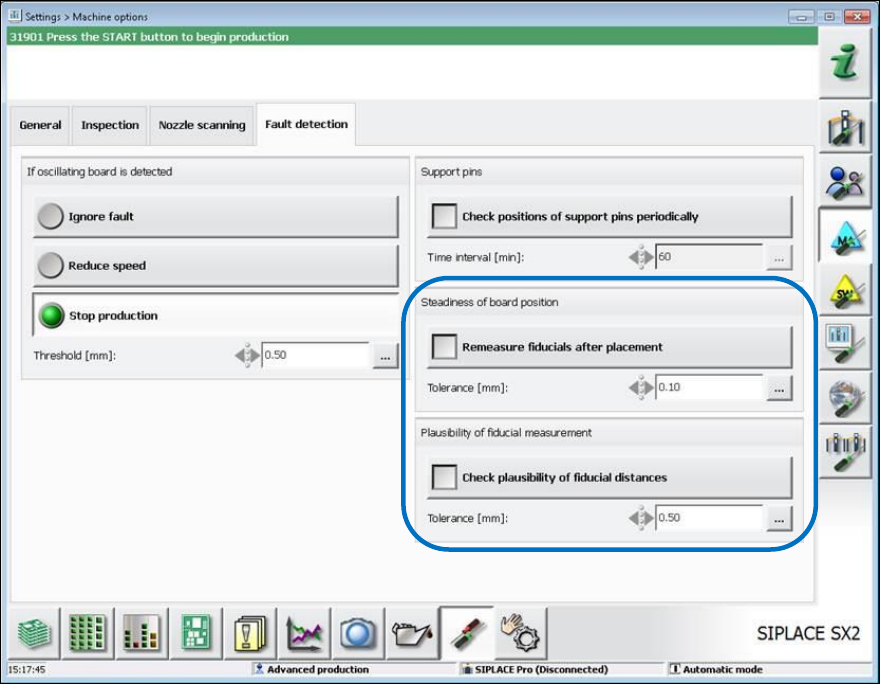

Abbildung 7-51: Zusatzoptionen in den Maschinenoptionen
Erneutes Vermessen der Leiterplattenlage nach der Bestückung
Mit dieser Option kann sichergestellt werden, dass sich die Leiterplatte nicht während der
Bestückung bewegt hat. Bei Überschreitung einer konfigurierbaren Schwelle hält die Maschine an
und der Bediener wird aufgefordert, die Bestückpositionen der Leiterplatten zu inspizieren.
Plausibilitätsprüfung der Markenmessung
Mit dieser Option kann entschieden werden, ob die Abstände der Marken auf einer Teilschaltung
zu einander plausibel sein sollen. Wenn der Abstand der gemessen Marken um mehr als eine
konfigurierbare Toleranz von dem Sollabstand abweicht, wird davon ausgegangen, dass eine
falsche Struktur gefunden wurde. Der Benutzer wird in das Menü zum Teachen geführt.
7.51 Bestückkopf C&P12 auf SX1/SX2 V2
Der Bestückkopf C&P12 wird auf den Bestückautomaten SX1/SX2 V2 unterstützt. Es gelten
dieselben Voraussetzungen und Einschränkungen wie für die Bestückautomaten DX1/DX2.
