Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
127
In der Grundansicht Produktion wird der Förderertyp Wafer-Förderer mit dem Symbol
angezeigt.

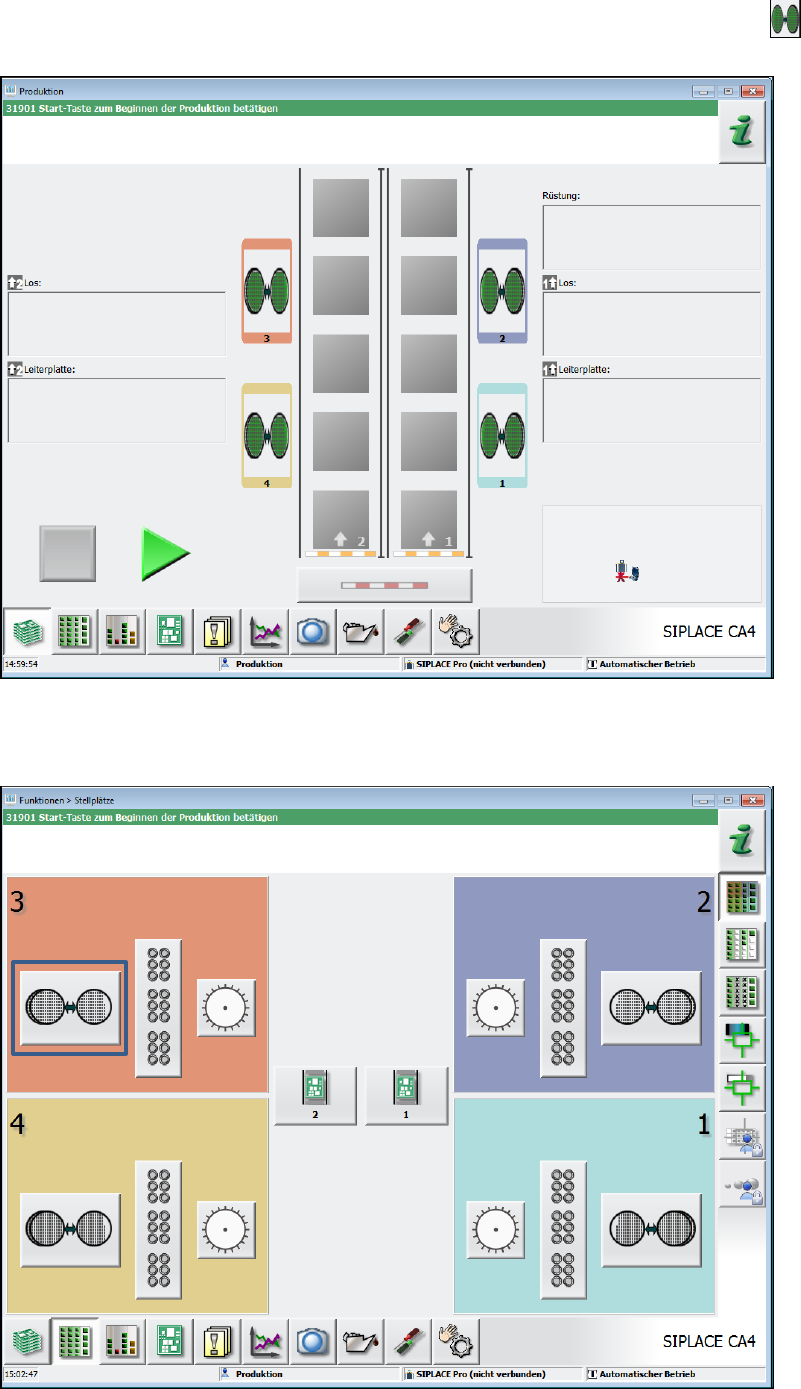

Abbildung 8-1: Grundansicht Produktion
In der Rüstungsübersicht kann die Ansicht Rüstung für den Wafer-Förderer über dieses Symbol
aufgerufen werden.
Abbildung 8-2: Rüstungsübersicht
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
128
In dieser Ansicht werden die Nummer der Ebenen, Bauelementnamen und Gehäuseformnamen
aus der SIPLACE Pro-Vorgabe und gegebenenfalls Fehler-Status der Ebenen tabellarisch
angezeigt.
Abbildung 8-3: Ansicht Rüstung – Wafer-Förderer
8.1.1 Individuelle Abholpositionen für Flip-Chip-Pipetten
Auf den SIPLACE Wafer-Systemen gibt es für jede der zwei Flip-Chip-Pipetten eine individuelle
Abholposition, die manuell gelernt werden muss. Hierfür ist die Bedienebene Service (Kunde)
erforderlich.
Auf der GUI der Stationssoftware werden unter Service – Maschinenpositionen teachen nach
Auswahl des zugehörigen Portals drei Übergabepositionen der Pipetten des Wafer-Förderers
angezeigt: 2x FlipChip und 1x DieAttach. Abhängig von der Hardware-Konfiguration müssen
entweder beide FlipChip-Positionen oder die eine DieAttach-Position gelernt werden. Gemischter
FlipChip- und DieAttach-Betrieb ist nicht möglich.
Über die Registerkarte Ausgewählte Position ändern können die Übergabepositionen der
Pipetten einzeln ausgewählt und korrigiert werden.
Die Abholposition wird an der Station persistent gespeichert, d.h. sie bleibt nach einem Neustart
der Maschine oder nach dem Herunterladen eines neuen Auftrags erhalten.
8.2 Bestückautomat SIPLACE X2 S
Die Stationssoftware unterstützt den neuen Bestückautomaten SIPLACE X2 S der SIPLACE X-
Serie S. SIPLACE X2 S hat zwei Portalen und unterstützt im Wesentlichen dieselben
Konfigurationsvarianten und Optionen wie SIPLACE X3 S mit folgender Ausnahme:
– Smart Pin Support wird nicht unterstützt.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
129
8.3 Bestückautomat SIPLACE X4 S micron
Die Stationssoftware unterstützt den neuen Bestückautomaten SIPLACE X4 S micron, der auf
dem Maschinentyp SIPLACE X4 S basiert. SIPLACE X4 S micron erreicht aber mit höher
auflösenden Maßstäben an den Hauptachsen und genauigkeitsoptimierten Verfahrparametern eine
höhere Genauigkeit.
SIPLACE X4 S micron unterstützt im Wesentlichen dieselben Konfigurationsvarianten und
Optionen wie SIPLACE X4 S, mit Ausnahme der Kopfkonfiguration:
– SIPLACE X4 S micron wird ausschließlich mit den hochgenauen Bestückköpfen C&P20 M (4x)
und der BE-Kamera Typ SST 41 ausgestattet.
8.4 Bestückautomat SIPLACE X4i S micron
Die Stationssoftware unterstützt den neuen Bestückautomaten SIPLACE X4iS micron, der auf
dem Maschinentyp SIPLACE X4i S basiert. Um eine verbesserte Genauigkeit der Maschine zu
erreichen, wird dieser neue Maschinentyp mit höher auflösenden Maßstäben an den Hauptachsen
sowie mit dem Bestückkopf C&P20 M ausgestattet. Die Leistung der Maschine entspricht weiterhin
die der SIPLACE X4i S.
SIPLACE X4i S micron unterstützt im Wesentlichen dieselben Konfigurationsvarianten und
Optionen wie SIPLACE X4i S, mit Ausnahme der Kopfkonfiguration:
– SIPLACE X4i S micron wird ausschließlich mit den hochgenauen Bestückköpfen C&P20 M (4x)
und der BE-Kamera Typ SST 41 ausgestattet.
8.5 Bestückautomat SIPLACE SX1/SX2 V2 mit Twin VHF –
Bestückung von hohen Bauelementen
Die Stationssoftware unterstützt ein neues Modell des Bestückautomaten SIPLACE SX1/SX2 V2.
Dieser Bestückautomat unterscheidet sich vom Vorgängermodell dadurch, dass ein Portal 12mm
höher positioniert ist. An diesem Portal kann nur der neue Bestückkopf Twin VHF (Very High Force
Twin Head) eingesetzt werden. In SIPLACE Pro wird dieser Bestückkopf Twin VHF 5xx genannt.
Mit dem Bestückkopf Twin VHF können Bauelemente bis zu einer Höhe von 38mm und mit einer
Kraft bis zu 70N bestückt werden. Solche Bauelemente können vom WPC5 und WPC6 gefördert
werden. Die maximale Höhe von Bauelement + Magazin beträgt 45mm.
Der Bestückkopf Twin VHF unterstützt die gleichen Pipettentypen wie der Twin-Kopf.
Das Non-Stop-Modul kann für die hohen Bauelemente verwendet werden.
Einschränkungen ergeben sich auf Grund von Störkanten, sowie Einschränkungen im Drehkreis
und des Bauelementgewichts.
