Stationssoftware 7xx bis 7 14.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020 132 Abhängig von den Änderungen in de r Rüstung werden die Änderun gen sofort übernommen (= ohne Leerfahren) oder e rst bei der nächsten Lei…
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
131
8.7 Bauelement von deaktivierter Spur lernen
Eine Spur, die aufgrund eines von der Stationssoftware korrigierbaren Fehlers deaktiviert wurde,
kann über die GUI wieder aktiviert werden. Somit ist es möglich, Bauelemente von dieser Spur
abzuholen, ohne das GUI-Menü zu verlassen. Zu den von der Software automatisch korrigierbaren
Fehlern gehören u.a. einfache Vision-Fehler, Abholfehler oder Fehler, die durch eine von der
Rüstung deaktivierte Spur hervorgerufen werden.

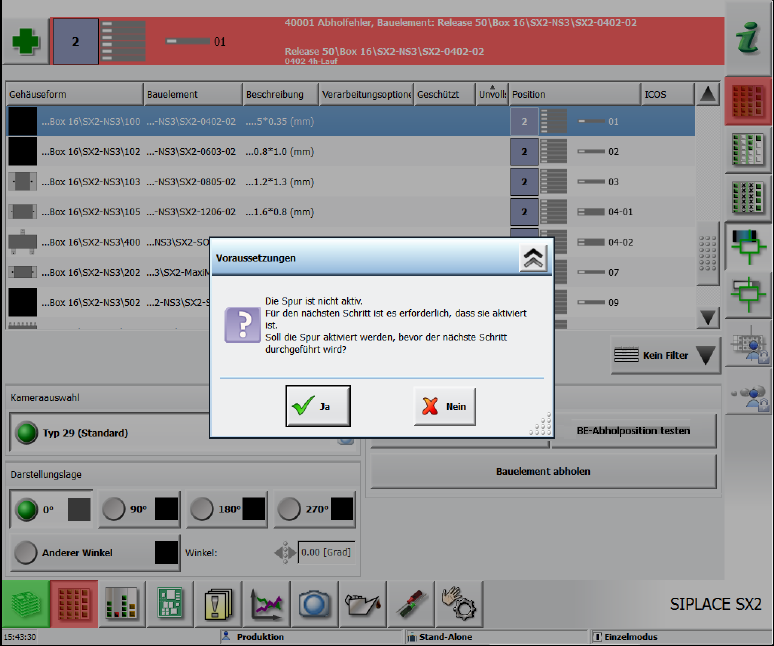

Abbildung 8-4: Deaktivierte Spur aktivieren
Wenn die Spur aufgrund eines anderen Fehlers deaktiviert wurde, kann sie nicht über die GUI
aktiviert werden.
8.8 Datenänderung ohne Leerfahren
Bisher musste die Maschine bei Datenänderungen in der Rüstung immer leer gefahren werden,
auch wenn die Rüstung nur geringfügig geändert wurde. D.h. für den Fall, dass alle
Bestückpositionen trotz Änderungen in der Rüstung, in den Bauelementen oder Gehäuseformen
weiterhin von denselben Köpfen bestückt werden konnten. Bei solchen kleinen Änderungen im
Produkt muss die Maschine beim Download nicht mehr leer gefahren werden, z.B. in folgenden
Fällen:
– Förderertyp geändert (andere Rollengröße, Gurtförderer → Stangenförderer, Stangenförderer
→ Flächenmagazin)
– Anzahl Abholversuche geändert
– Abholpositionen, Aufnahmepositionen und Toleranzwerte geändert
– Abmessungen für Gehäuseformen geändert
– Beschleunigungswerte geändert
– Beschreibung einer Gehäuseform in SIPLACE Vision geändert
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
132
Abhängig von den Änderungen in der Rüstung werden die Änderungen sofort übernommen
(= ohne Leerfahren) oder erst bei der nächsten Leiterplatte wirksam (= Leerfahren).
Die Funktion muss zuerst in SIPLACE Pro aktiviert werden.
8.9 Unvollständige Flächenmagazin-Beschreibungen bearbeiten
Flächenmagazin-Beschreibungen, die in SIPLACE Pro als unvollständig markiert sind, können nun
an der Station bearbeitet werden. Unvollständig markierte Flächenmagazine müssen an der
Station vervollständigt oder zumindest kontrolliert werden.
Die Maschine kann aber bestücken, solange keine Bauelemente aus unvollständig beschriebenen
Flächenmagazinen benötigt werden. Wenn die Maschine wegen einer unvollständigen
Flächenmagazin-Beschreibung nicht (weiter-)bestücken kann, wird der Abholort gesperrt und das
Flächenmagazin in der Rüstung rot angezeigt.

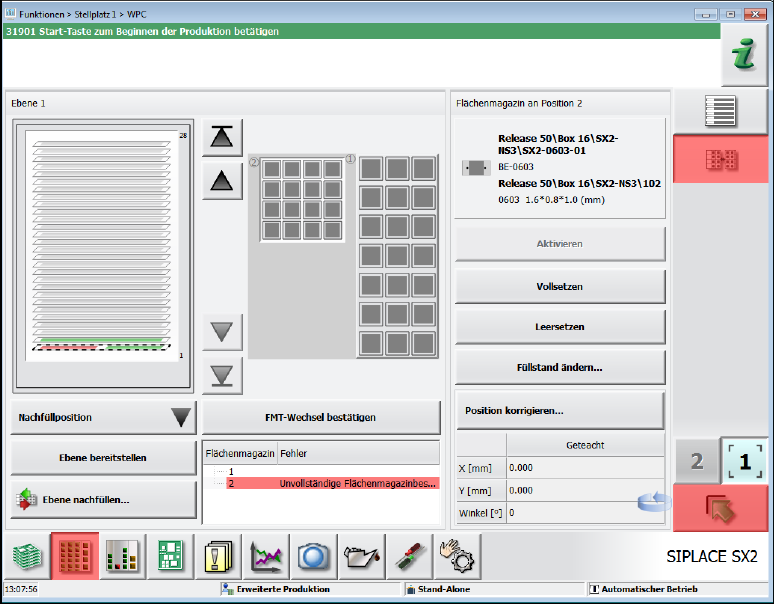

Abbildung 8-5: Unvollständige Flächenmagazinbeschreibung
Die Bedienebene Erweiterte Produktion ist erforderlich, um die Flächenmagazin-Beschreibungen
an der Station zu bearbeiten. Wenn die SIPLACE Pro Sicherheit aktiviert ist, ist außerdem eine
Anmeldung bei SIPLACE Pro mit einer berechtigten Kennung erforderlich.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
133
Alle verfügbaren Flächenmagazine in der aktuell vorgegebenen Rüstung werden in der Ansicht
Rüstung zur Bearbeitung aufgelistet.

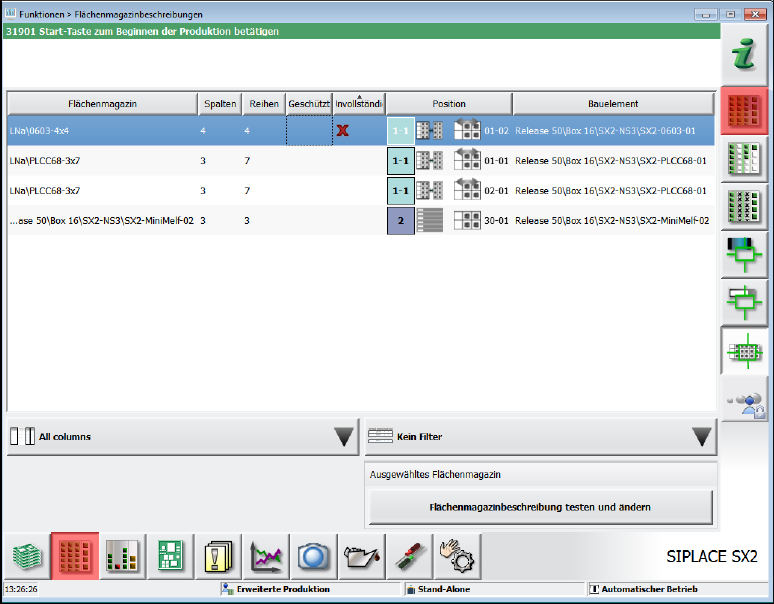

Abbildung 8-6: Flächenmagazin-Beschreibungen
Für die verfügbaren Flächenmagazin-Beschreibungen werden folgende Informationen angezeigt:
– Name des Flächenmagazins
– Anzahl Spalten und Reihen
– Kennzeichen, ob editierbar oder geschützt (wenn SIPLACE Pro Sicherheit aktiviert ist).
– Kennzeichen, wenn die Flächenmagazin-Beschreibung unvollständig ist.
– Position des Flächenmagazins in der aktuellen Rüstung.
– Bauelement des Flächenmagazins an der Position in der aktuellen Rüstung.
Die Liste kann nach allen Spalten sortiert werden, Spalten können ausgeblendet und die
angezeigten Einträge gefiltert werden.
Nach Auswahl einer Flächenmagazin-Beschreibung wird über die Schaltfläche
Flächenmagazinbeschreibung testen und ändern der Flächenmagazin-Editor geöffnet, in dem
die Flächenmagazin-Beschreibung geprüft oder geändert werden kann.
Voraussetzungen vor dem Aufruf des Flächenmagazin-Beschreibungseditors:
– Eine Rüstposition muss ausgewählt sein, an der das Flächenmagazin zur Bildaufnahme bereit
gestellt ist.
– Die Abmessungen des Flächenmagazins (Länge/Breite/Höhe) sind grob erfasst (von SIPLACE
Pro oder manuell bei Neuanlage des Flächenmagazins), damit das Flächenmagazin zur
Bildaufnahme sicher abgefahren werden kann.
