Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
135
8.10 Lageerkennung von Flächenmagazinen
In SIPLACE Pro können Marken für Flächenmagazine definiert werden. Die Vermessung wird nach
jeder Bewegung des Flächenmagazins vor dem nächsten Abholversuch durchgeführt.
Die Abholpositionen werden mit Hilfe der ermittelten Markenpositionen korrigiert.
Wenn Flächenmagazine mit Marken in der Rüstung vorgegeben werden, werden die Marken in der
Ansicht Rüstung – BE-Taschenformen angezeigt.

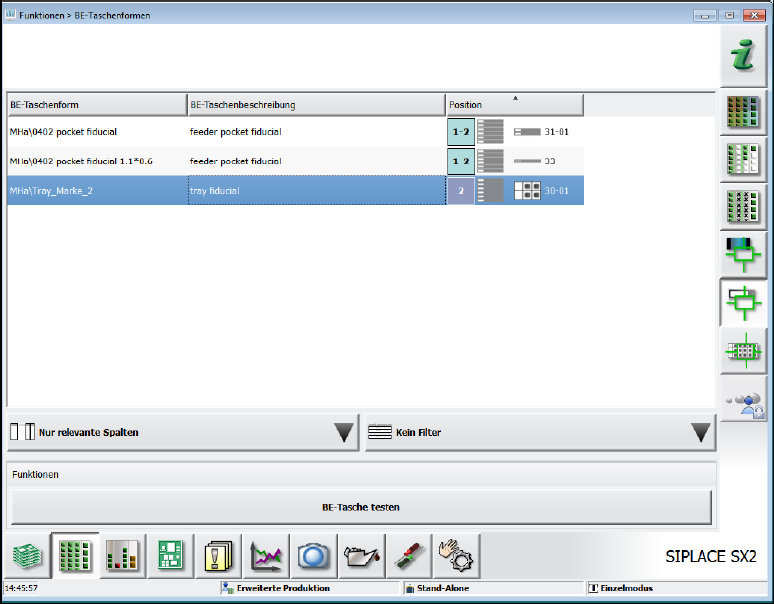

Abbildung 8-8: Marken für Flächenmagazine
Durch Auswählen einer Marke und Klicken auf die Schaltfläche BE-Tasche testen wird die Marke
zum Lernen ausgewählt.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
136
8.11 Beschleunigungswert für Flächenmagazin ändern
In der Ansicht Rüstung für Flächenmagazin-Förderer können ab der Bedienebene Erweiterte
Produktion die Beschleunigungswerte in Y- und Z-Richtung für MTC und WPC an der Station
geändert werden. Die Eingabe der Werte erfolgt analog zu SIPLACE Pro (g= 9,81 m/s
2
) und auch
die Wertebereiche werden von SIPLACE Pro übernommen. Für den Multiple JEDEC Tray Feeder
können keine Änderungen an der Station vorgenommen werden.

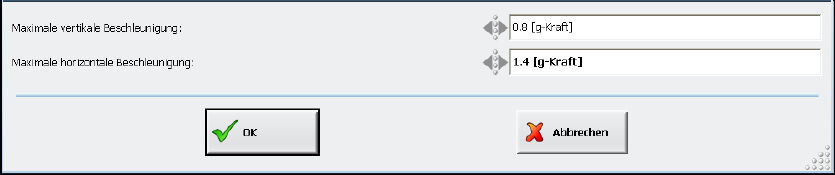

Abbildung 8-9: Beschleunigungswert ändern
Vorausgesetzt, dass die Bearbeitungsoption "Download und Upload …" in SIPLACE Pro eingestellt
ist und der Bediener an der Station die entsprechende Änderungsberechtigung hat, werden die
geänderten Beschleunigungswerte zu SIPLACE Pro hochgeladen, um in die SIPLACE Pro
Datenbank geschrieben zu werden.
Wenn SIPLACE Pro den Zugriff verweigert, bleiben die geänderten Beschleunigungswerte lediglich
lokal an der Station bis zum nächsten Rüstwechsel oder Neustart erhalten.
8.12 Fehlerbehandlung nach Vision- und Abholfehlern
Als Reaktion auf Vision- und Abholfehler sind zwei neue detaillierte Warn- und Fehlermeldungen
nach häufigen Vision- und Abholfehlern eingeführt worden. Unter Einstellungen –
Maschinenoptionen – Fehlererkennung Schwellwert können die jeweiligen Warn- und
Fehlerschwellen eingestellt werden. Die Werte sind für alle Bedienebenen sichtbar, können aber
erst ab der Bedienebene Service (Kunde) geändert werden.
Voreingestellte Schwellwerte:
– Anzahl der betrachteten Versuche: 500 (kann nicht vom Bediener geändert werden)
– Warnschwelle: 10 aus 500 (= 2%)
– Fehlerschwelle: 25 aus 500 (= 5%)
Beim Erreichen der Warnschwelle, wird eine detaillierte Warnung auf der GUI ausgegeben und die
Abholposition wird automatisch angepasst.
Beim Erreichen der Fehlerschwelle, wird die Spur deaktiviert und die jeweilige, detaillierte
Fehlermeldung auf der GUI ausgegeben.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
137
8.13 Ändern der Fördererparameter – Erweiterungen
Die Änderung der Fördererparameter wurde überarbeitet und verbessert. In den folgenden
Abschnitten sind die neuen Merkmale beschrieben.
8.13.1 Ausrichtungsprüfung für Bauelemente
Wenn der Abholwinkel der Bauelemente in einem neuen Gurt-Förderer oder Flächenmagazin
geändert wurde und dies nicht sofort erkannt wird, könnten die Bauelemente falsch bestückt
werden. Um solche Fehlbestückungen zu vermeiden, kann jetzt geprüft werden, ob die Ausrichtung
eines Bauelements korrekt ist oder nicht.
Hierfür müssen die betroffenen Bauelemente in SIPLACE Pro markiert und die Ausrichtungs-
Prüfung aktiviert werden. Solche Bauelemente können dann nach Auftreten eines der folgenden
Fälle erst nach Bestätigung des korrekten Abholwinkels über die Schaltfläche Position Pin 1
bestätigen abgeholt werden:
– Nach dem Herunterladen einer neuen Rüstung
– Nach der Erkennung einer Spleiß-Stelle im Förderer
– Nachdem, dass ein Förderer auf einen BE-Tisch gestellt wurde
– Fortsetzen nach einem Folienriss
– Wechsel eines Magazins
Dazu wird an der Station ein Bild vom Bauelement in der Gurttasche samt eingeblendeter Soll-
Lage angezeigt. Im Fehlerfall kann der Bediener die Winkellage korrigieren.
8.13.2 Vermessung der Abholposition vor dem Abholen
Für größere Bauelemente, wie z.B. Stecker, ist oft eine hohe Toleranz bezüglich der Position
innerhalb der Gurt-/Flächenmagazin-Tasche gegeben. Der Abholbereich ist aber in vielen Fällen
sehr klein, was zu hohe Abwurfraten führen kann.
Für eine verbesserte Abholsicherheit kann die Bauelement-Oberseite vor dem Abholen mit der LP-
Kamera automatisch vermessen werden, um die exakte Position des Bauelements innerhalb der
Gurttasche zu bestimmen.
Die Funktion muss im Bauelemente-Editor in SIPLACE Pro für jedes einzelne Bauelement aktiviert
werden. Die Bauelement-Position in der Gurttasche wird dann automatisch erkannt und die
Abholposition gegebenenfalls automatisch korrigiert.
8.13.3 Erweiterung der Gurttaschen-Vermessung-Regel
Bisher wurde eine Gurttaschen-Vermessung ausgeführt, wenn der Spur in SIPLACE Pro ein
Gurttaschen-Objekt zugeordnet wurde oder die maximale Kantenlänge des Bauelements <= 1mm
war.
Diese Regel ist erweitert worden, sodass eine Gurttaschen-Vermessung auch ausgeführt wird,
wenn das Bauelement vom Typ MELF, SOT, SOxx oder QFP ist und die maximale Kantenlänge
<= 4mm beträgt.
