8.24 Transportoption SMEMA Pass/Fail
Für die SMEMA-Schnittstelle ist die neue Transportoption SMEMA: Pass/Fail eingeführt worden.
Mit dieser Option wird eine abgebrochene Leiterplatte über eine andere Signalleitung der
nachfolgenden Station gemeldet. Eine über das neue Signal eingefahrene Leiterplatte wird im
Automaten als abgebrochen identifiziert und daher durchtransportiert und über die neue
Signalleitung ausgeschleust. Dazu wird die erweiterte SMEMA-Hardware in den Bestückautomaten
sowie neue SMEMA-Kabel (Artikelnummer: [00334770-xx]) benötigt.
Die Option wird auf den Bestückautomaten der X-Serie S unterstützt.
Die Bedienebene Service (SIPLACE) ist erforderlich, um die Option in der Transportkonfiguration
auf der GUI einzustellen.

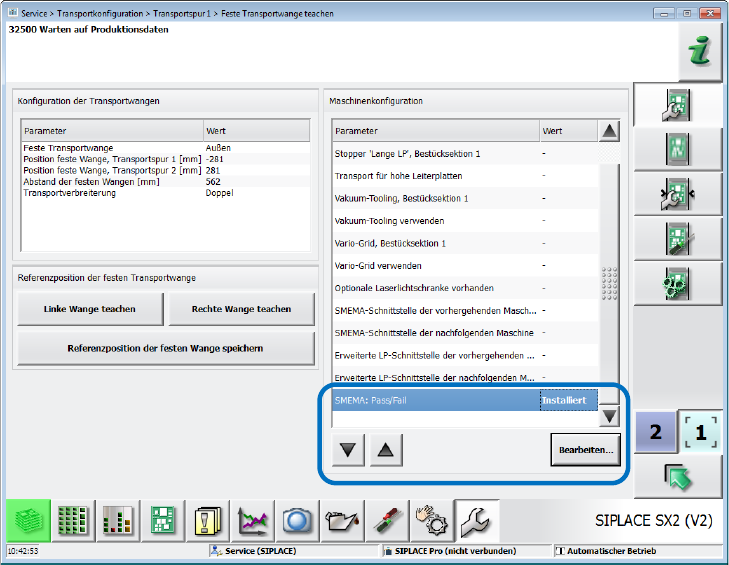

Abbildung 8-11: Option SMEMA: Pass/Fail einstellen
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
145
8.25 Short-Tape-Handling für X-Förderer
Wenn das Ende des Gurts in einem X-Förderer erreicht wird, reißt die Deckfolie und eine
Fehlermeldung wird ausgegeben. Um die im Gurt verbliebenen Bauelemente noch abholen zu
können bzw. kurze Gurte ohne Deckfolie verarbeiten zu können, ist der Modus Short-Tape-
Handling für X-Förderer eingeführt worden.
Zuerst muss die Einstellung Lösung für Short-Tape-Handling anzeigen unter Einstellungen –
GUI-Einstellungen – Rüstung aktiviert werden. Hierfür ist die Bedienebene Service (Kunde)
erforderlich. Die Einstellung bleibt nach einem Neustart erhalten.

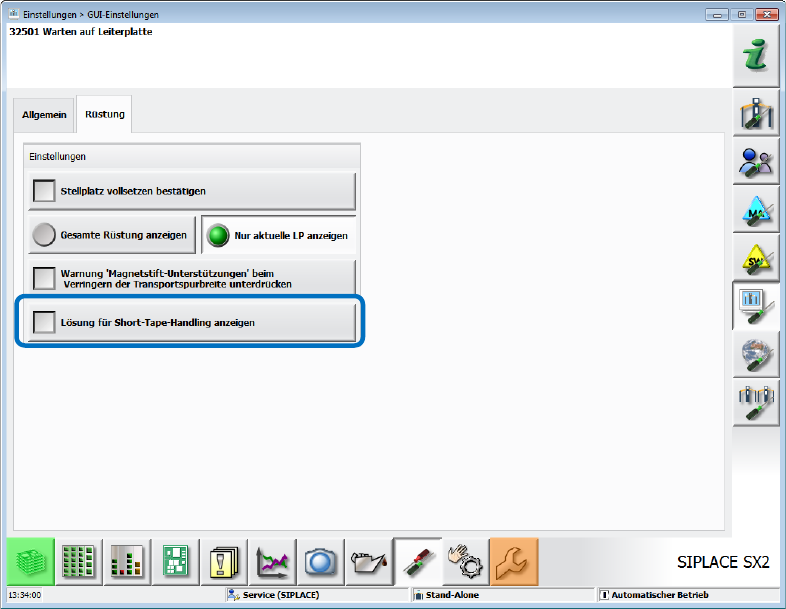

Abbildung 8-12: Einstellung Lösung für Short-Tape-Handling anzeigen
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
146
In der Fehlermeldung Abdeckfolie gerissen … wird dann die Option Short-Tape-Handling
aktivieren als Lösung angeboten.

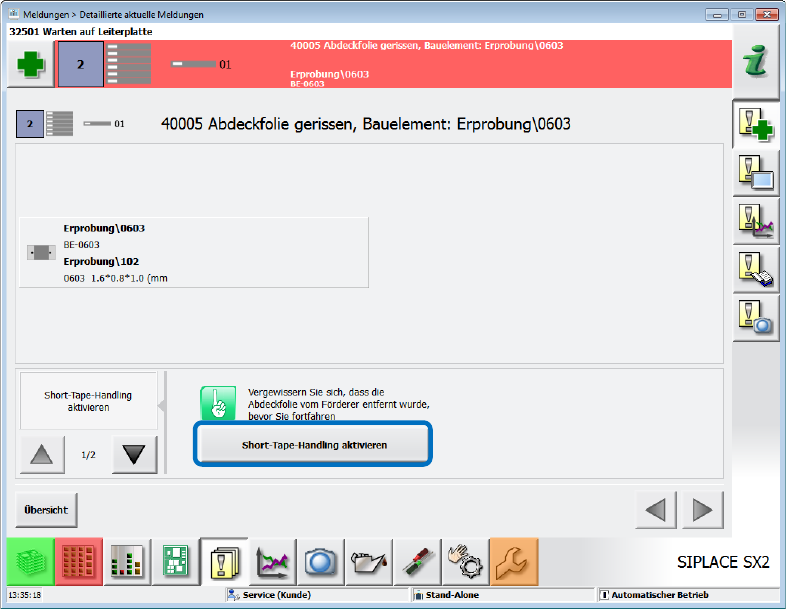

Abbildung 8-13: Short-Tape-Handling aktivieren
Im Modus Short-Tape-Handling kann bis zum letzten Bauelement eines Gurts abgeholt werden.
Danach hält die Produktion nach der eingestellten Anzahl von Abholfehlern an (Einstellung
Bestückung nach Abholfehler anhalten ist aktiviert in den Softwareoptionen). Wenn eines der
folgenden Ereignisse eintritt, wird der Modus beendet:
– Auf dem Förderer wird ein neuer, normal langer Gurt gerüstet. Das Spannen der Deckfolie
beendet den Modus.
– Der Förderer wird entnommen und wieder eingesetzt.
– Der Bestückautomat oder die Stationssoftware werden neu gestartet.
