Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
153
Leistungsmerkmale (V707.1 SP1: kompatibler Modus V706.2 SP1)
Diese Version enthält keine neuen Leistungsmerkmale.
Leistungsmerkmale (V707.1 SP2: kompatibler Modus V706.2 SP2)
Diese Version enthält keine neuen Leistungsmerkmale.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
154
9 Funktionsbeschreibung Stationssoftware V708.x
Leistungsmerkmale (V708.0: kompatibler Modus V707.2)
9.1 Externe Stromversorgung für X-Förderer
Kompatibler Modus: Komplett
Diese Stationssoftware-Version unterstützt die externe Stromversorgung für X-Förderer vollständig.
Die externe Stromversorgung hat in der Stationssoftware keine Funktionen, wird aber an der GUI
angezeigt und kann verriegelt und entriegelt werden.
9.2 Software-Unterstützung des X-Module Upgrade-Pakets
Kompatibler Modus: Komplett
Die Stationssoftware unterstützt das X-Module Upgrade-Paket auf den Bestückautomaten der
SIPLACE X-Serie S. Das Paket besteht aus folgenden Komponenten:
– SIMATIC MicroBox 427D
– 4-fach CAN-Bus
– CAN-Karte CIN
– IOCU 2
– MGCU
– SMPS (Switched Modular Power Supply)
– GigE-Kameras
Die CAN-Schnittstelle unterstützt bis zu vier unabhängige CAN-Busse. Die CAN-Karte (2-fach oder
4-fach) muss nach dem ersten Hochfahren in der Autokonfiguration manuell ausgewählt werden.
Die Stromversorgung SMPS bietet erweiterte Diagnosemöglichkeiten (ohne GUI).
9.3 Bestückung von mehreren Bauelementen übereinander –
Erweiterung
Kompatibler Modus: Komplett
Wenn mehrere Bauelemente übereinander bestückt werden sollen, ist es vor der Bestückung des
zweiten Bauelements notwendig, die Lage des ersten Bauelements zu vermessen. Dazu werden
vor dem Abholen des zweiten Bauelements, die Marken des ersten bereits bestückten Bauelement
gemessen.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
155
Dazu muss in SIPLACE Pro eine zusätzliche Marke mit folgendem Inhalt definiert werden:
– Positionsbezeichnung des unteren Bauelements. Name: FOC_Positions-Bezeichnung
(FOC = Fiducial on Component).
– Verweis auf die Bestückposition des oberen Bauelements.
Zusätzlich muss eine Vorrang-Regel definiert werden, in der festgelegt wird, dass das untere
Bauelement zuerst bestückt wird.
Siehe auch Abschnitt 7.43.
Detaillierte Informationen hierzu finden Sie in der Versionsbeschreibung zu SIPLACE Pro 12.0,
Artikelnummer [00197628-xx].
9.4 Analyse nach Maschinen-/Produktionsstopp
Kompatibler Modus: Komplett
Zur besseren Unterscheidung eines Maschinen- oder Produktionsstopps, wird ab dieser
Stationssoftware-Version neben der Fehlermeldung 35610 Maschine angehalten noch
zusätzlich die Ursache des Stopps mit angezeigt.
9.5 Verbesserte Warnungen für kritische Förderer-Parameter
Kompatibler Modus: Komplett
Damit Warnungen für abweichende, kritische Förderer-Parameter vom Bediener nicht übersehen
werden, sind neue Warnsymbole eingeführt worden.

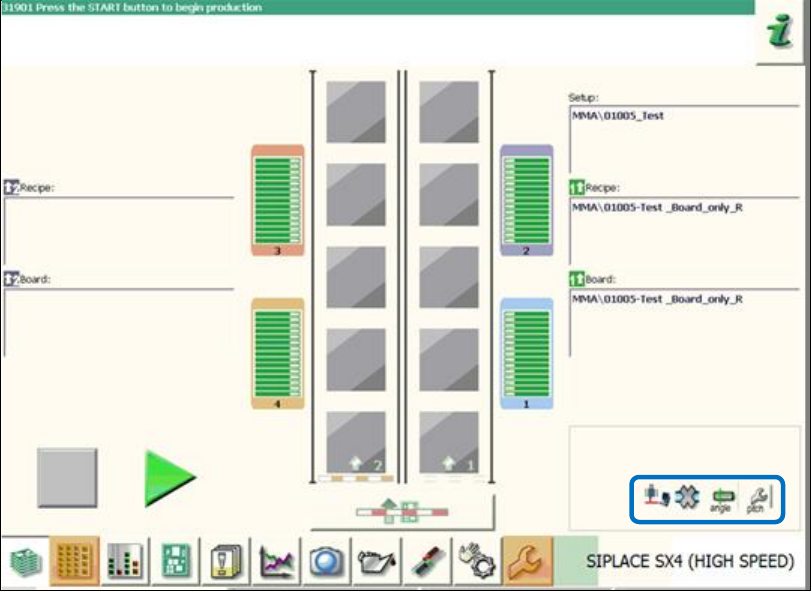

Bei einer zu groß eingestellten Förderer-Schrittweite oder bei einer abweichenden Abholwinkel-
Einstellung werden die entsprechenden Warnsymbole in der Grundansicht auf der GUI wie folgt
angezeigt:
Abbildung 9-1: Warnungen für kritische Förderer-Parameter
