Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
163
9.14 Assistent zum Lernen von Marken
Kompatibler Modus: Komplett
In SIPLACE Vision gibt es bisher einen Editor zum Erzeugen von gelernten Marken. In der Version
5.2.1 ist anstelle des Editors ein Assistent eingeführt worden, mit dem das Lernen in einem
geführten Ablauf möglich ist. Die intuitive Benutzerführung gewährleistet das einfache und sichere
Erzeugen einer gelernten Marke durch einen schrittweisen Durchlauf der notwendigen Aktionen im
Assistenten.
Der Assistent besteht aus 4 Ansichten mit den folgenden Aktionen:
1. Beleuchtung einstellen
2. Auswertebereich spezifizieren
3. Referenzpunkt setzen
4. Ergebnis prüfen / Daten übernehmen
Die Daten bleiben voll kompatibel zu älteren Versionen von SIPLACE Vision. D.h., der Assistent
zeigt Daten korrekt an, wenn die Marke mit einer älteren Version gelernt wurde, und die mit dem
Assistenten gelernten Daten werden von älteren Versionen korrekt verwendet.
9.15 Keine Unterstützung ab Stationssoftware-Version 708.0
– Auf der GUI der Stationssoftware ist die Funktionalität "Anpassen/Ändern des
Bauelementevorrats eines Gebindes" entfallen. Diese Funktion kann nur noch in SIPLACE
Setup Center ausgeführt werden.
In der Ansicht Füllstand wurde die Schaltfläche Gebinde konfigurieren entfernt und die
Folgeansicht Füllstands-Details entfällt dadurch.
– Die Schaltfläche für die Bedienebene Service (SIPLACE) wurde aus der GUI entfernt. Die
meisten Funktionen, die bisher erst ab diese Bedienebene erreichbar waren, können nun
bereits ab Service (Kunde) verwendet werden.
– Meldungen vor Produktion (z.B. Entfernen Sie die Support Pins) wurden durch
Fehlerdetails ersetzt.
– Der EventAnalyzer (EVA) wird nicht mehr unterstützt.
– Die Stationssoftware kann unter den folgenden Betriebssysteme nicht mehr installiert werden:
Windows Server 2003, Windows Server 2008 und Windows Server 2012, Windows XP,
Windows Vista und Windows 8.0.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
164
Leistungsmerkmale (V708.1: kompatibler Modus V707.3)
9.16 Eigene Barcode-Marken mit LP-Kamera lesen
Kompatibler Modus: Nicht unterstützt
Viele Bauelemente haben einen 2D-Barcode direkt auf der eigenen Oberseite oder neben der BE-
Tasche auf dem Gurt, um die Nachverfolgung zu erleichtern.
Ab dieser Stationssoftware-Version können solche eigene Barcode-Marken während des Abholens
mit der LP-Kamera gelesen und anschließend der Bestückposition (Positions-Bezeichnung) in
den vorhandenen Protokolldaten zugewiesen werden.
Die Funktion muss in SIPLACE Pro festgelegt und aktiviert werden.
Voraussetzungen
– Lizenz "Reading Barcode recognition with PCB Camera" vorhanden und aktiviert
– Traceability aktiviert
– Wenn die Funktion aktiviert ist, aber das Lesen der Barcode-Marke fehlschlägt, wird das
Bauelement abgeholt und in den entsprechenden Abwurfbehälter abgeworfen. Sobald die
eingestellte Anzahl Abholversuche erreicht ist, wird der Förderer deaktiviert und eine detallierte
Fehlermeldung auf der GUI angezeigt. Der Bediener wird aufgefordert, ein zusätzliches
Teachen durchzuführen. Allerdings kann der Bediener diese Aufforderung ignorieren und
trotzdem mit der Bestückung fortfahren.
9.17 Bestückkopf C&P20 P auf SIPLACE SX1/SX2 (V2)
Kompatibler Modus: Nicht unterstützt
Diese Stationssoftware-Version unterstützt den Bestückkopf C&P20 P auf dem Bestückautomaten
SIPLACE SX1/SX2 (V2).
Die Funktionalität und Konfigurationen, die für den Bestückkopf C&P20 gültig sind, werden auch für
den Bestückkopf C&P20 P unterstützt.
HINWEIS
Die Bestückköpfe C&P20 P und C&P20 sollten nicht auf einer Station kombiniert
werden!
9.18 Stromversorgung SMPS – Zustandsanzeige auf der GUI
Kompatibler Modus: Komplett
Die Stromversorgung SMPS (Switched Mode Power Supply) bietet erweiterte
Diagnosemöglichkeiten. Ab dieser Stationssoftware-Version werden die Zustände der SMPS
zusätzlich auf der GUI angezeigt.
Ab Bedienebene Service (Kunde) steht die neue Schaltfläche Netzteile zur Verfügung unter
Einzelfunktionen – Subsysteme.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
165

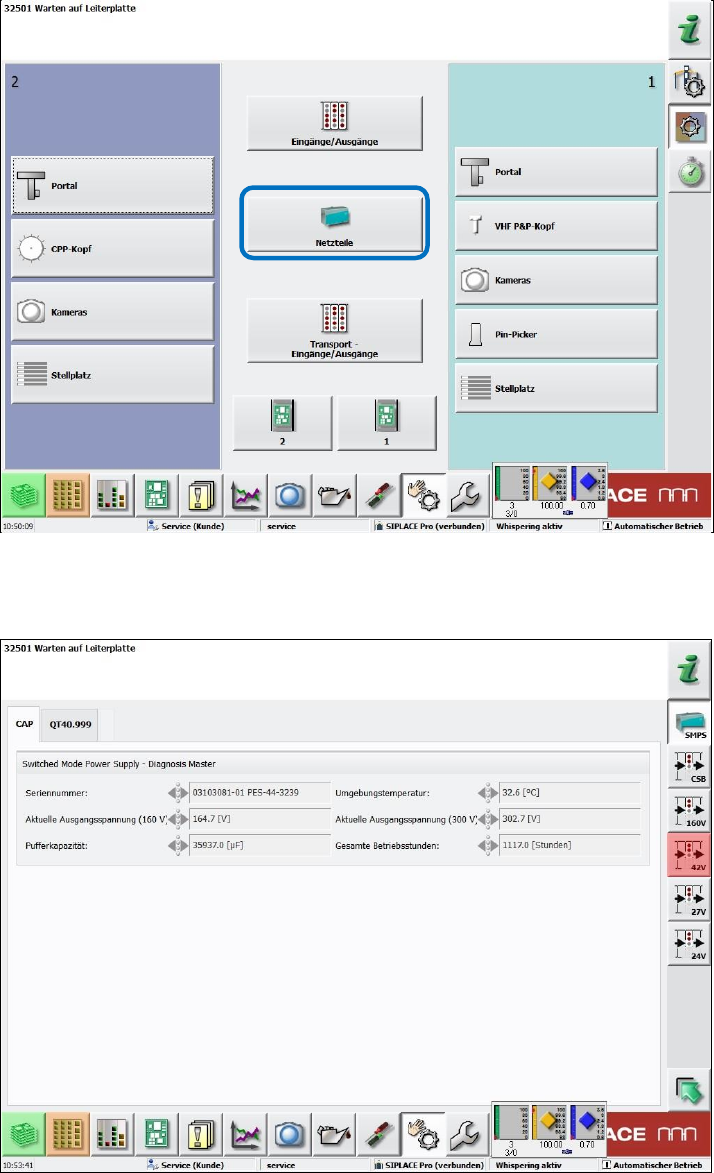

Abbildung 9-7: Dialogfenster Subsysteme – Netzteile
Beim Auswählen dieser Schaltfläche, wird ein neues Dialogfenster geöffnet, in dem die Zustände
der Stromversorgungen und Sicherungen angezeigt werden.
Abbildung 9-8: Dialogfenster Diagnosis Master – Registerkarte CAP
Unter der Registerkarte CAP werden Daten zum Diagnosis Master angezeigt.
Die Stromversorgungen (SMPS) und Sicherungen (24V, 27V etc.) können rechts ausgewählt
werden. Die Sicherungen sind nach der jeweiligen Spannung gruppiert.
