10.1.9 Lüfter prüfen
– Der Status aller Lüfter wird unter Subsysteme auf der GUI erfasst und angezeigt.
– Eine Lüfterprüfung kann während der Wartung durchgeführt werden, siehe Abschnitt 10.9.
10.1.10 Abdeckung verriegeln / entriegeln
Die Stationssoftware unterstützt die Hardware, die die Abdeckung der Bestückautomaten der
SIPLACE TX-Serie verriegelt und entriegelt.
Die Abdeckung ist während Produktion oder manueller Eingriffe automatisch verriegelt und wird
automatisch entriegelt, wenn die Produktion auf Grund eines Fehlers gestoppt wird.
Nach Abschluss einer Einzelfunktion wird die Abdeckung nicht automatisch entriegelt, weil es
angenommen wird, dass andere Einzelfunktionen unmittelbar im Anschluss ausgeführt werden.
Somit wird ein zu häufiges Entriegeln und Verriegeln vermieden.
Beispiel:
Das einmalige Takten der Sternachse ist eine solche Einzelfunktion – mehrfaches Takten
sind mehrere Einzelfunktionen.
Die Abdeckung kann manuell entriegelt werden durch Drücken der Stopp-Taster oder Notaus-
Taster auf der Maschine. In diesem Fall wird der aktuell laufende Prozess (Produktion oder
Einzelfunktion) angehalten bevor die Abdeckung entriegelt wird.
Zusätzlich wird die Sicht durch eine Innenbeleuchtung in der Abdeckung erleichtert, die
automatisch eingeschaltet wird, sobald die Abdeckung entriegelt ist. Wenn die Abdeckung
verriegelt wird, wird die Beleuchtung automatisch ausgeschaltet.
10.1.11 Fehlerreport mit virtueller Tastatur erstellen
Eine Tastatur wird benötigt, um einen Fehlerreport zu erstellen, z.B. um einen Text manuell
einzugeben. Ab dieser Stationssoftware-Version steht eine virtuelle Tastatur für diesen Zweck zur
Verfügung.
Wenn der Bediener den Touchscreen in einer Ecke mit dem Finger berührt, dann eine diagonale
Bewegung zur gegenüberliegenden Ecke macht und anschließend loslässt, startet der Bug
Reporter. Die Bewegung wird in beiden Richtungen und für beide Diagonalen erkannt. Immer
wenn eine Tastatur benötigt wird, wird die virtuelle Tastatur automatisch angezeigt.
Einschränkungen
Kann nicht in folgenden Fällen verwendet werden:
– Wenn die Zuordnung einer Bedienebene zu einer Schaltfläche (rechte Maustaste) geändert
wird.
– Während Installation des Operativsystems sowie während beliebiger Software-Installationen,
bei denen eine Anmeldung als Administrator erforderlich ist.
10.1.12 Sonstige Leistungsmerkmale
– Die von der SIPLACE TX-Serie unterstützten Kameras, Pipettentypen und BE-Spektren sind im
SIPLACE TX Bedienungsanleitung, Artikelnummer [00197975-xx] beschrieben.
– Barcode-Leser und die Optionen Reading Barcode recognition with PCB Camera und
Whispering of Barcodes werden unterstützt.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
186
10.2 Selbstreparierende Markenerkennung
Wenn die Markenerkennung fehlschlägt, vermisst das System automatisch die Marken erneut in
einem erweiterten Bereich. Toleranzen gelten wie für die optionale Prüfung festgelegt.
Wenn die zweite Messung oder die Prüfung fehlschlagen sollten, wird allerdings ein Teaching
basiert auf die Ergebnisse der ersten Messung benötigt.
HINWEIS
– Die Erweiterung des Suchbereichs wird nur geometrische Marken beeinflussen aber
keine Markenmuster.
– Die zweite Messung wird nicht ausgeführt, wenn die Toleranz für eine
Markenposition durch den Wert "Begrenzte Toleranzen" in SIPLACE Pro
eingeschränkt ist.
Einschränkungen
– Ein erweiterter Suchbereich beeinflussen nur geometrische Marken aber keine Marken-Muster.
– Die zweite Messung wird nicht ausgeführt, wenn die Toleranz bei einer Markenposition durch
den Wert "Begrenzte Toleranzen" in SIPLACE Pro eingeschränkt ist.
10.3 E-Logbuch- Erweiterungen
In dieser Stationssoftware-Version ist das E-Logbuch um die aufgenommenen Daten der folgenden
Subsysteme erweitert worden:
– FCU (alle neue Maschinen)
– Transport (Maschinen der TX-Serie)
10.4 Wiederholtes Lesen der Marken bevor Bestückung
Bisher wurden alle Marken einer Leiterplatte gelesen bevor die Bestückung gestartet wurde. Wenn
höhere Genauigkeit erforderlich ist oder die Leiterplatte einen hohen Ausdehnungskoeffizienten
hat, kann die Messung der Marke wiederholt werden, um die Drift der Bestückpositionen auf der
Leiterplatte zu kompensieren. Die Messung der Marke wird allerdings nicht standardmäßig
wiederholt.
Zur höheren Genauigkeit kann jetzt in SIPLACE Pro ein Zeitraum für jede Leiterplattenseite
festgelegt werden, nach welchem die letzte Messung der Marken veraltet ist. Die Marken werden
gelesen direkt bevor die ersten Bauelemente einer Einzelschaltung der Leiterplatte bestückt
werden. Sollte die gültige Zeit abgelaufen sein, wenn weitere Bauelemente der Einzelschaltung
bestückt werden, werden die Marken erneut gelesen. Für die erneute Messung der Marke, muss
diese so gewählt werden, dass die Marke von keinem der bestückten Bauelemente verdeckt wird!
Die Funktion muss in SIPLACE Pro für die Station aktiviert werden.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
187
10.5 Bestückkopf C&P20 P kalibrieren
Der neue Kalibrierschritt Kopfparameter identifizieren ist für den Bestückkopf C&P20 P
eingeführt worden. Mit diesem Kalibrierschritt werden die Systemparameter des Bestückkopfs
C&P20 P identifiziert, was die Kalibrierung robuster gegen äußere Einflüsse macht.
Wenn der Kalibrierschritt fehlt, wird eine entsprechende Warnung ausgegeben. Dies ist z.B. der
Fall nach einem Update von einer älteren Version der Stationssoftware auf die Version 709, wenn
Bestückköpfe C&P20 P vorhanden sind.
Der Kalibrierschritt wird während der automatischen Kalibrierung von Köpfen und Kameras
ausgeführt, kann aber auch unter Einzelkalibrierung auf der Bedienebene Service (Kunde)
aktiviert werden:

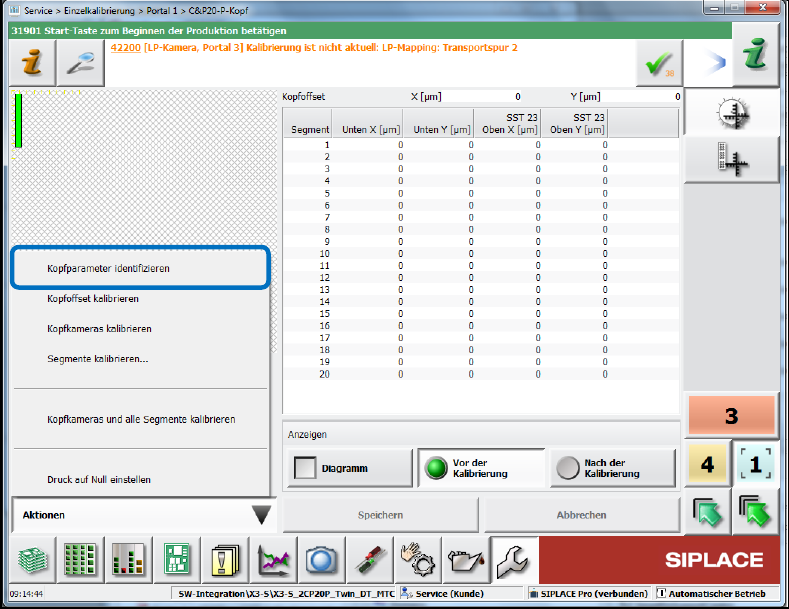

Abbildung 10-8: Kopfparameter identifizieren
Im Falle eines Kopftausches wird dieser Kalibrierschritt automatisch ausgeführt.
