Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
206
10.13.8 Transportmotor-Überprüfung
Mit der Transportmotor-Überprüfung in der Ansicht Überprüfung können alle aktuellen Motoren
des Transports überprüft werden (Motoren für Hubtische, Breitenverstellung und Bänder). Die
Ergebnisse werden zusammen mit den Grenzwerten angezeigt (grün markiert wenn innerhalb,
rotes Kreuz wenn außerhalb den Grenzwerten).

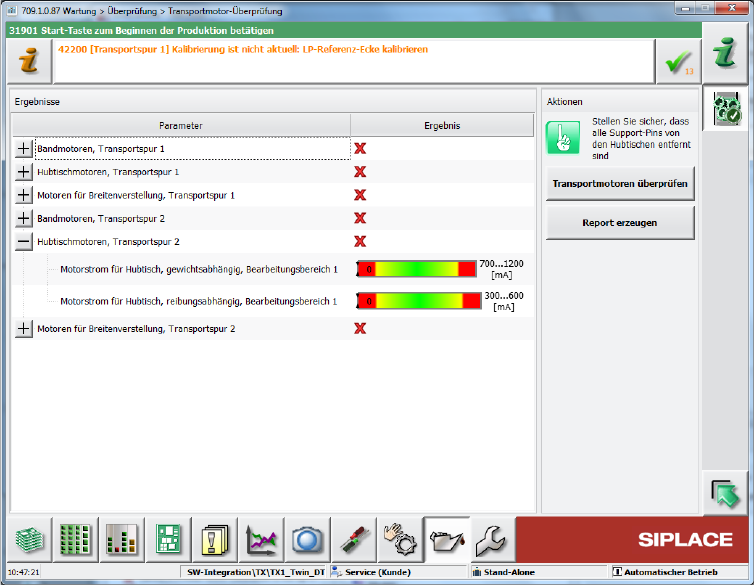

Abbildung 10-28: Transportmotoren überprüfen
Die Funktion wird nicht für Transporte der SIPLACE X-Serie unterstützt.
Einschränkungen
Keine Unterstützung für Transporte der X-Serie.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
207
10.13.9 Netzteile
Die Diagnose SMPS (Switched Mode Power Supply) ist zur Ansicht Wartung – Überprüfung
verschoben worden.

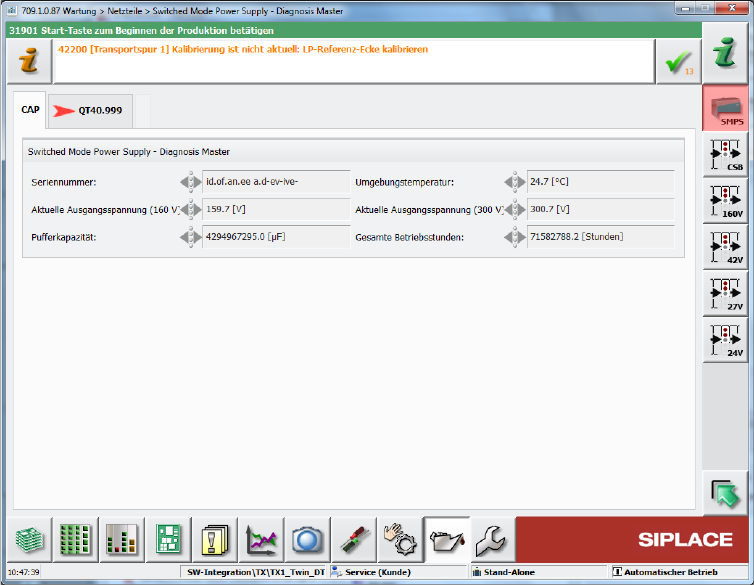

Abbildung 10-29: SMPS-Diagnose
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
208
10.13.10 Förderer-Überprüfung
Die Abholposition eines Gurt-Förderers in der Maschine kann in dem neuen Dialogfenster
Förderer-Überprüfung überprüft werden. Diese Überprüfung steht ab der Bedienebene
Erweiterte Produktion in der Ansicht Überprüfung zur Verfügung. Die Maschine muss vorher
kalibriert sein.
Nachdem die Schaltfläche Förderer-Überprüfung gedrückt wurde, wird das folgende
Dialogfenster angezeigt.
Abbildung 10-30: Förderer-Überprüfung vorbereiten
Der Bediener muss den Förderer gemäß den Anweisungen im Dialogfenster vorbereiten, bevor die
Überprüfung gestartet wird.
Nach dem Start wird ein Bild an der Abholposition des Förderers von der Kamera aufgenommen
und auf der GUI angezeigt.
Abbildung 10-31: Ergebnis überprüfen
