Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
210
10.13.15 Vorausschauende Wartung – Zeitbasierter Wartungszyklus
Während der Installation der Stationssoftware 709.1, wird die Wartungsbewertung der
Bestückköpfe, Gurtschneider und X-/Y-Achsen geändert und ist nun zeitbasiert.
Voraussetzungen:
– Die Systemzeit auf dem Stationsrechner muss korrekt eingestellt sein.
– Eine vollständige Wartung der Maschine und der Köpfe sollte durchgeführt werden, bevor die
Stationssoftware installiert wird. Dies ist notwendig, weil die Stationssoftware einen
Datumstempel in die entsprechende EEPROMs schreibt, der verwendet wird, um den
Wartungsfälligkeitsstatus zu berechnen.
Die Wartungsbewertung wird durch die Differenz zwischen dem aktuellen Datum und dem Datum
der letzten gespeicherten Wartung an der Maschine berechnet. Die abgelaufene Zeit wird in einem
Fortschrittsbalken angezeigt und mit einem Prozentsatz im Vergleich zu der Zeitspanne für den
Wartungszyklus. Die Wartungsbewertung auf der GUI wird einmal alle 24 Stunden aktualisiert.
Die Wartungsbewertung für Schieberegler und Filter der Vakuumpumpen basiert auf die
Betriebsstunden.
Die Farbe des Wartungssymbols wird zu orange geändert, wenn der Prozentsatz 80% erreicht ist.
10.14 Verschmutzte Pipetten ins Pipettenwechslermagazin ablegen
Kompatibler Modus: Komplett
Wenn eine Pipette als verschmutzt erkannt wird, muss sie nicht mehr in die Abwurfstation
abgeworfen werden. Stattdessen wird sie in das Pipettenwechslermagazin abgelegt, aus dem sie
vorher abgeholt wurde.
Wenn eine Pipette manuell auf ein Kopfsegment aufgesetzt wurde, wird sie in ein Magazin
abgelegt, das dieselbe Ziel-Pipettentypen beinhaltet, wie von SIPLACE Pro vorgegeben. Wenn der
Pipettentyp zu keinem der von SIPLACE Pro definierten Pipettentypen passen sollte, wird sie in die
nächste freie Garage eines Magazins abgelegt.
Wenn eine Pipette in kein Magazin abgelegt werden kann, weil alle Magazine voll sind oder ein
Fehler entstanden ist während die Pipette aufgesetzt wurde, wird das Kopfsegment deaktiviert,
solange die Pipette als verschmutzt markiert ist.
Der Bediener kann allerdings immer noch entscheiden, über das Pipettenwechsler-Dialogfenster
eine verschmutzte Pipette manuell in die Abwurfstation abzuwerfen.
Eine Pipette, die als verschmutzt markiert ist, wird nicht mehr abgeholt. Auch für die
Pipettenrüstung von SIPLACE Pro, werden verschmutzte Pipetten von den aktuellen Pipetten im
Pipettenwechsler ausgenommen. Wenn z.B. zwölf Pipetten im Pipettenwechsler vorhanden sind
und zwei davon als verschmutzt markiert sind, SIPLACE Pro aber zwölf Pipetten fordert, ist die
Pipettenrüstung fehlerhaft.
Der Verschmutzungszustand bleibt nachdem die Stationssoftware oder die Maschine neu gestartet
wird. In den Dialogfenstern mit den Pipettenfunktionen wird eine verschmutzte Pipette mit einem
orangefarbigen Dreieck markiert.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
211
Pipettenrüstung für den Bestückkopf

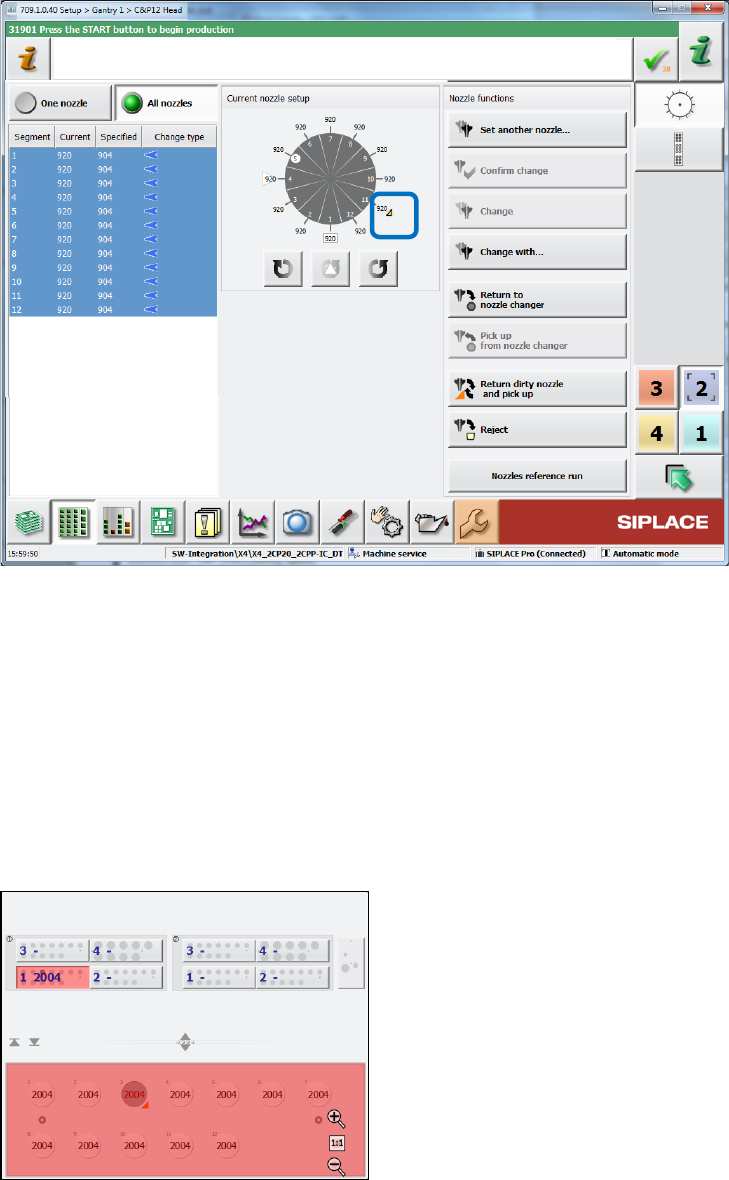

Abbildung 10-32: Verschmutzte Pipette – Kopfansicht
Pipettenwechsler
In der Ansicht Pipettenwechsler gibt es drei neue Aktionen, um den Pipettenzustand zu "sauber"
zu ändern:
– Pipette in Garage n ist sauber (für die ausgewählte Pipette)
– Pipetten in Magazin n sind sauber (für alle Pipetten im ausgewählten Magazin)
– Alle Pipetten in allen Magazinen sind sauber (für alle Pipetten in allen Magazinen am
angezeigten Stellplatz)
Beispiel:
Abbildung 10-33: Verschmutzte Pipette – Pipettenwechsler
Obwohl zwölf Pipetten 2004 im Pipettenwechsler vorhanden sind, ist die Markierung rot und die
Pipettenrüstung fehlerhaft, weil eine Pipette (in Garage 3) verschmutzt ist und nicht mehr abgeholt
werden darf. Der Bediener muss die Pipette reinigen und die Stationssoftware informieren, dass
die Pipette gereinigt wurde. Der Bediener kann auch die verschmutzte Pipette über die Aktion
Garage auf "leer" setzen entfernen und eine neue, gereinigte Pipette vom selben Typ aufsetzen.
Allerdings wird die Aktion Pipette in Garage quittieren die Pipette nicht als gereinigt setzen, die
Pipettenrüstung verbleibt fehlerhaft!
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
212
Pipetten-Scanning
Das Dialogfenster unter Einstellungen – Maschinenoptionen, in dem das Pipetten-Scanning
konfiguriert wird, enthält zwei neue selbstregenerierende Aktionen: Ersetzen und Reinigen und
ersetzen.

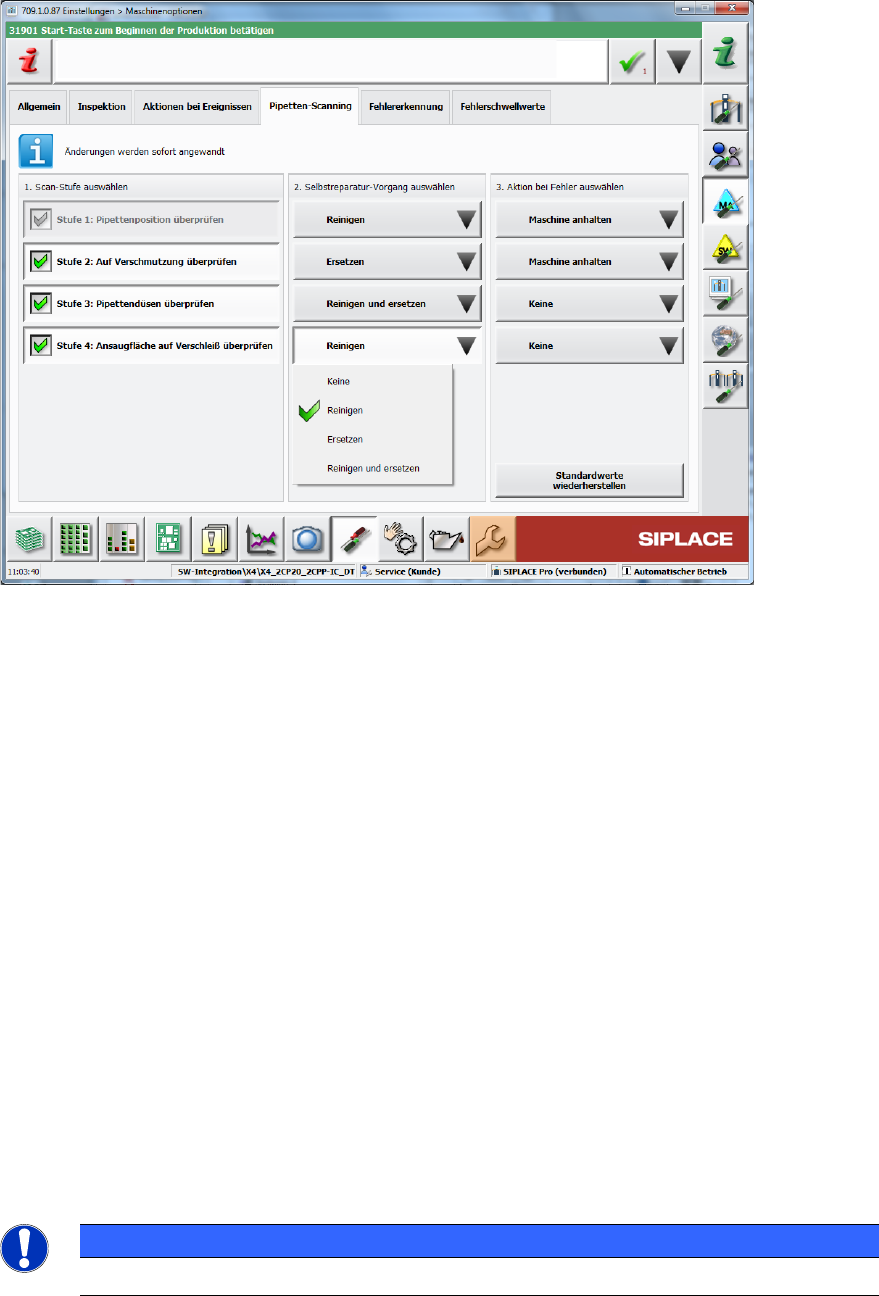

Abbildung 10-34: Verschmutzte Pipette – Maschinenoptionen
Statusübersicht über die Kopfsegmente
Das Dialogfenster Statusübersicht für die Kopfsegmente enthält den neuen Zustand disabled:
nozzle dirty.
Vorbeugende Wartung
Zusätzlich zu den oben genannten Änderungen, ist die Ansicht Vorbeugende Wartung erweitert
worden Siehe Abschnitt 10.13.13.
10.15 Erweiterte automatische Erkennung der Fördererschrittweite
Kompatibler Modus: Komplett
Die vorhandene Funktion Automatische Erkennung der Fördererschrittweite ist in dieser
Stationssoftware-Version erweitert worden.
Die Stationssoftware kann jetzt die Schrittweite automatisch zum gemessenen Wert erhöhen, wenn
die erwartete Schrittweite undefiniert ist (Wert 0). Die Stationssoftware führt häufige Messungen
der Schrittweite durch (nach 700 Bestückungen), wenn die erwartete Schrittweite undefiniert ist,
um kontinuierlich die gemessenen Schrittweitenwerte zu überprüfen und den Einfluss von
fehlerhaften automatischen Schrittweitenerhöhungen zu minimieren.
HINWEIS
Diese Funktion beeinflusst die Bestückleistung.
