Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
226
11.5.4 Beste Beschleunigung finden – Unterstützung
Eine neue Teaching-Funktion unterstützt das Herausfinden der höchsten Beschleunigungs- oder
Geschwindigkeitswerte für eine Gehäuseform. Hierzu ist der Dialog zum Gehäuseformen teachen
um den neuen Menüeintrag Beschleunigungswerte teachen unter Aktionen ab der Bedienebene
Service (Kunde) erweitert worden. Beim Auslösen dieser Aktion, wird eine Seite Konfiguration
angezeigt.

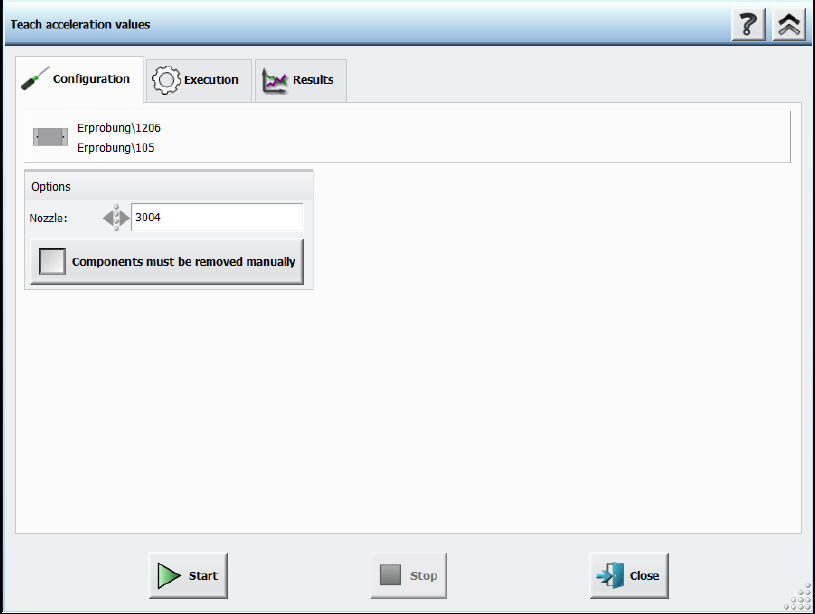

Abbildung 11-7: Beschleunigungswerte teachen – Konfiguration
Folgende Entscheidungen müssen getroffen werden:
– Verwendete Pipette
Wenn der Benutzer das Teaching mit einer anderen Pipette durchführen möchte, kann die
Pipette von einer Liste ausgewählt werden. Nur die verfügbaren Pipetten werden angezeigt.
– Option, um das Abwerfen von Bauelementen zu deaktivieren
Die Standardeinstellung ist, die Bauelemente automatisch abzuwerfen. Wenn aber die Option
Bauelemente müssen von Hand entfernt werden eingestellt ist, wird der Bediener
aufgefordert, das Bauelement manuell vom Bestückkopf zu entfernen, sobald die Überprüfung
fehlschlägt. Die Option ist nur verfügbar für Bestückköpfe bei denen dies möglich ist. Sobald
eingestellt, ist der Wert für den nächsten Durchlauf gespeichert.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
227
Nachdem die Schaltfläche Starten gedrückt wurde, wird die Seite Ausführung geöffnet.

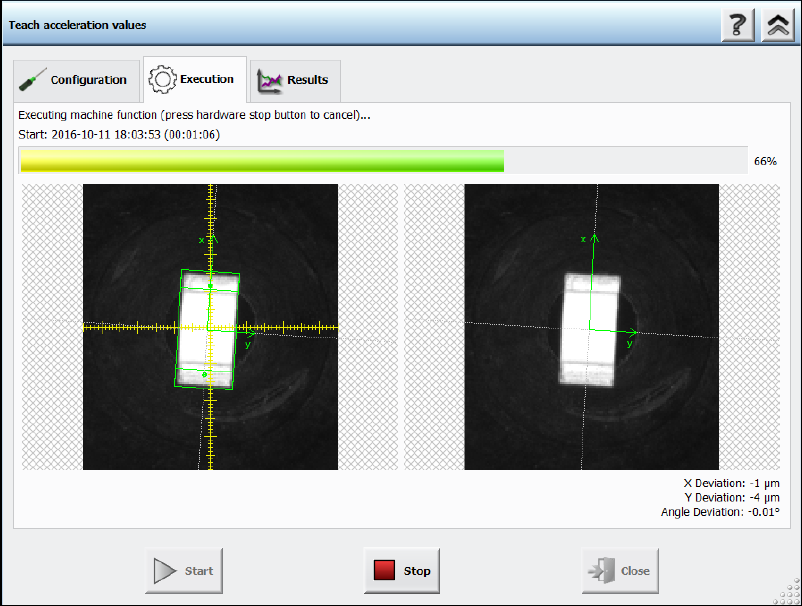

Abbildung 11-8: Beschleunigungswerte teachen – Ausführung
Die Ausführungsschritte werden zusammen mit dem Referenz-Vision-Bild und dem letzten von der
Kamera aufgenommenen Vision-Bild angezeigt. Zusätzlich werden die aktuellen
Beschleunigungswerte der Achsen und die gemessenen Abweichungen angezeigt. Wenn der
Bediener ein Bauelement manuell vom Bestückkopf entfernen muss oder das Bauelement verloren
gegangen ist, wird ein Hinweis angezeigt und der Bediener muss die Aktion bestätigen, um
fortzufahren.
Wenn ein Fehler während der Ausführung auftritt, werden die Fehlerursachen auf der letzten Seite
in einer Fehlerliste angezeigt. Ansonsten werden die Ergebnisse in einer Tabelle mit allen
gemessenen Werten der Abweichungen und den empfohlenen Beschleunigungswerten
ausgegeben.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
228

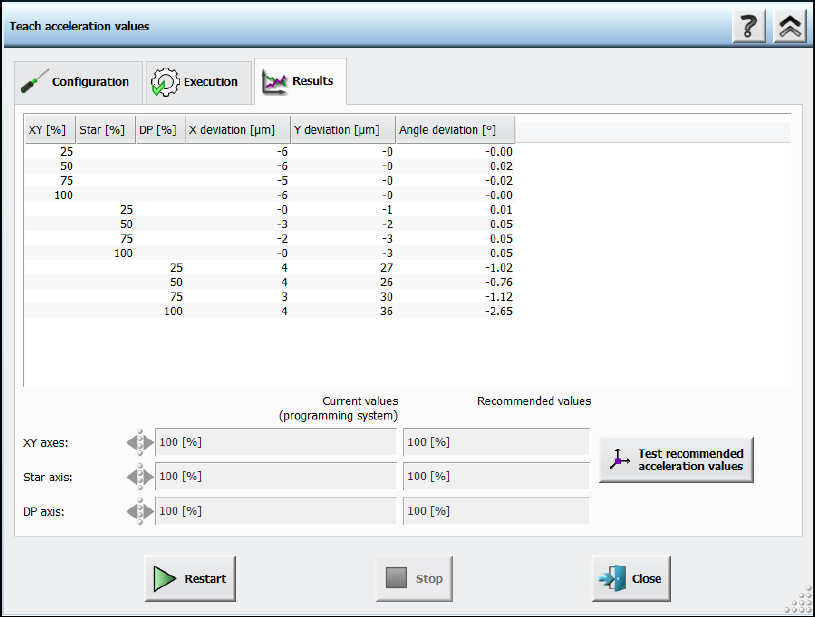

Abbildung 11-9: Beschleunigungswerte teachen – Ergebnisse
Die empfohlenen Werte können mit den Werten des Programmiersystems verglichen werden.
Verschiedene Werte werden hervorgehoben. Üblicherweise werden die empfohlenen Werte nach
der Messung getestet. Hierzu wird die Schaltfläche Empfohlene Beschleunigungswerte testen
angeboten. Wenn diese gedrückt wird, wird der Teach-Dialog beendet und der Test-Dialog
geöffnet.
Wenn der Beschleunigungswert für eine Achse für die Messung irrelevant ist, wird eine leere Zelle
angezeigt. Die angezeigten Achsen sind von den verwendeten Bestückköpfen abhängig. Eine Zeile
mit dem Wert für das Vakuumsystem wird angezeigt, wenn eine Vakuumpumpe in der Maschine
verwendet wird. Der Bediener kann somit überprüfen, ob die Beschleunigungswerte bestimmt
wurden, während er einen Wert ähnlich demjenigen während der Produktion hatte.
