Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
228
Abbildung 11-9: Beschleunigungswerte teachen – Ergebnisse
Die empfohlenen Werte können mit den Werten des Programmiersystems verglichen werden.
Verschiedene Werte werden hervorgehoben. Üblicherweise werden die empfohlenen Werte nach
der Messung getestet. Hierzu wird die Schaltfläche Empfohlene Beschleunigungswerte testen
angeboten. Wenn diese gedrückt wird, wird der Teach-Dialog beendet und der Test-Dialog
geöffnet.
Wenn der Beschleunigungswert für eine Achse für die Messung irrelevant ist, wird eine leere Zelle
angezeigt. Die angezeigten Achsen sind von den verwendeten Bestückköpfen abhängig. Eine Zeile
mit dem Wert für das Vakuumsystem wird angezeigt, wenn eine Vakuumpumpe in der Maschine
verwendet wird. Der Bediener kann somit überprüfen, ob die Beschleunigungswerte bestimmt
wurden, während er einen Wert ähnlich demjenigen während der Produktion hatte.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
229
Das Hochladen an SIPLACE Pro ist erst verfügbar, nachdem die empfohlenen Werte getestet
wurden.

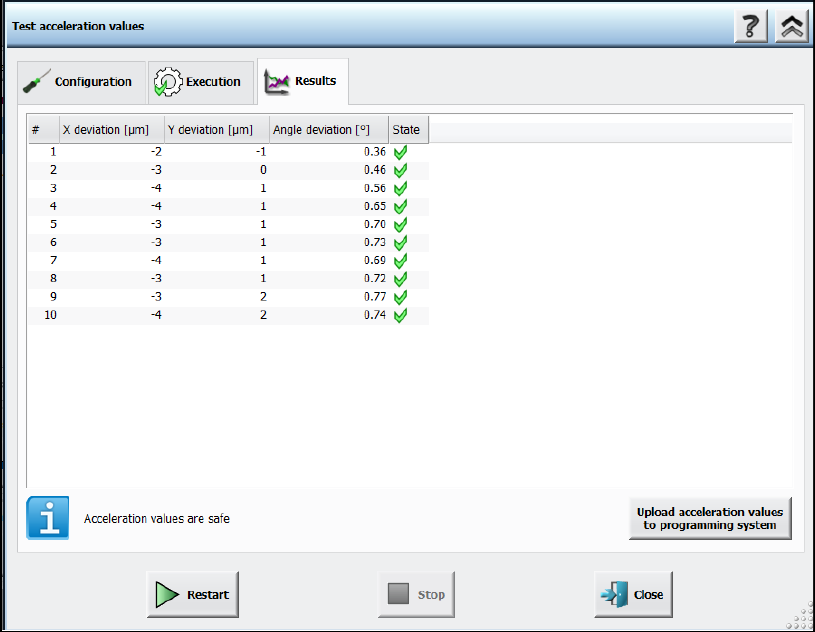

Abbildung 11-10: Beschleunigungswerte testen – Ergebnisse
11.6 Neuer Markentyp – Kerbe
Kompatibler Modus: Nicht unterstützt
U-förmige Leiterplattenkerben können jetzt mit dem neuen Markentyp Kerbe gemessen werden.
Dieser Markentyp ist nur für Rechtecke mit Rundungen relevant. Nur die Rundungen in der oberen
und unteren linken Ecken (in 0°-Orientierung) werden für die Messung berücksichttigt.
11.7 Spezielle Markenauswertung für LED Centering
Kompatibler Modus: Komplett
Aktuelle Fertigungsprozesse von Beleuchtungsprodukten erfordern die exakte Ausrichtung von
LED-Bauelementen in Bezug auf Langlöcher oder andere Merkmale auf der Leiterplatte.
Hierzu ist das neue Markentypattribut Auswertemodus eingeführt worden, das zusätzliche
Informationen bietet, um solche Merkmale zu beschreiben. In SIPLACE Pro kann der
Auswertemodus ausgewählt werden, der angibt, wie Markenpositionen, die den aktuellen
Markentyp verwendet, von der Stationssoftware ausgewertet werden sollen. Der Benutzer kann
zwischen den Auswertemodi Standard (X,Y) und Y wählen.
Im Auswertemodus Standard (X,Y), wird die Stationssoftware die X- und Y-Daten der
Markenposition berücksichtigen (Standard, von allen "alten" Marken verwendet).
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
230
Der Auswertemodus Y passt für Langlöcher oder Kerben. Die Stationssoftware wird nur
gemessene Y-Daten für Korrektur von Einzelschaltungen verwenden. Die X-Zielposition wird nur
verwendet, um die Position der Kamera zu bestimmen und der Winkel beschreibt die Richtung des
Langlochs / der Kerbe in Bezug auf die Einzelschaltung.
Wenn der Auswertemodus Y für mindestens eine Marke im Los ausgewählt ist, wird eine
entsprechende Lizenz SIPLACE LED Centering – Machine Connection für jede Maschine in der
Linie benötigt.
11.8 Vereinfachtes Flächenmagazin-Teaching für
Standardflächenmagazine
Kompatibler Modus: Komplett
Ein vereinfachtes Flächenmagazin-Teaching ist für Standardflächenmagazine implementiert
worden. In dem Dialog Vereinfachter Flächenmagazin-Editor zeigt eine Grafik die Positionen
aller Bauelemente im Flächenmagazin. Der Bediener kann die Anzahl Reihen und Spalten des
Flächenmagazins sowie die Höhe der BE-Auflagefläche eingeben und die Positionen der ersten
und letzten Tasche teachen.
HINWEIS
Vereinfachtes Flächenmagazin-Teaching kann nicht verwendet werden, wenn
asymmetrische Flächenmagazine neben anderen Flächenmagazinen auf demselben
Flächenmagazinträger gerüstet sind.
11.9 Verbesserte Bearbeitung von gerissener Folie
Kompatibler Modus: Komplett
Eine Schaltfläche ist zum detaillierten Fehlerdialog für den Fehler 40005 Abdeckfolie
gerissen: Bauelement: %1 hinzugefügt worden, um den Folien-Entsorgungsmotor für einen
zugeordneten Förderer zu starten.
Der Bediener muss auf die Schaltfläche klicken, um zu versuchen, die Folie wieder zu spannen.
Wenn die Folienspannung gelingt, wird der detaillierte Fehler geschlossen.
Wenn die Zeit überschritten ist und der Fehler noch nicht gelöst wurde, muss der Bediener den
Förderer überprüfen und das Problem manuell lösen.
