Die Kassetten können während der Produktion ausgetauscht werden. Wenn eine neue Rüstung
von SIPLACE Pro heruntergeladen wurde, fährt der Bediener die Kassetten nacheinander in
Nachfüllposition und tauscht die Kassetten über die GUI der Stationssoftware unter Rüstung –
Einzelner Förderer - Einstellungen aus.

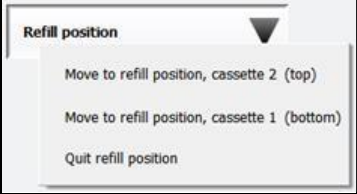

Abbildung 11-11: Nachfüllposition
Nach dem Austausch der Kassetten, muss der Bediener auf die Schaltfläche Nachfüllposition
beenden (Quit refill position) klicken. Dies veranlasst den SIPLACE JTF-ML2, die benötigten
Kassettendaten von den eingeschobenen Kassetten zu lesen. Die Stationssoftware empfängt
diese Information und übermittelt die Daten an ASM Setup Center. Wenn der falsche Kassettentyp
eingeschoben sein sollte, wird eine entsprechende Fehlermeldung angezeigt.
Die GUI der Stationssoftware ist erweitert worden und zeigt auch die Daten zum SIPLACE JTF-
ML2 unter Einzelfunktionen – Stellplatz der Rüstung – Ausgewählter Förderer – Details… an.
11.13 Vakuum-Tooling
Die Stationssoftware unterstützt die folgenden neue Funktionen für Vakuum-Toolings.
11.13.1 Vakuum-Tooling überprüfen
Kompatibler Modus: Nicht unterstützt
Das Vakuum-Tooling muss in SIPLACE Pro vorhanden sein. Der SIPLACE Pro-Benutzer wählt das
Vakuum-Tooling für jeden Stellplatz in der Rüstung aus und trägt es in eine Liste für jede
Leiterplatte im Los ein. Das ausgewählte Vakuum-Tooling muss in der Stationssoftware konfiguriert
sein, indem es an der Station in der Autoconfiguration manuell ausgewählt wird.
11.13.2 Passmarken auf Vakuum-Tooling überprüfen
Kompatibler Modus: Nicht unterstützt
Wenn das Vakuum-Tooling mit Passmarken ausgerüstet ist, werden diese durch die LP-Kamera an
der Station überprüft und mit den importierten Zielpositionen des Tools verglichen.
Wenn die Passmarken auf dem Vakuum-Tooling verwendet werden, führt die Stationssoftware
eine Plausibilitätsprüfung durch während das Vakuum-Tooling kalibriert wird um sicherzustellen,
dass der korrekte Datensatz verwendet wird. Wenn die Passmarken nicht plausibel sind (z.B. der
Abstand zwischen den Passmarken ist größer als 4 µm), wird eine entsprechende Warnung
angezeigt. Zusätzlich überprüft die Stationssoftware die Einbaulage des Vakuum-Toolings.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
233
11.14 Prozess- und Leiterplattendaten über ASM OIB bereitstellen
Kompatibler Modus: Nicht unterstützt
Die Stationssoftware ist erweitert worden, um einen festgelegten Satz von Prozess- und
Leiterplattendaten über ASM OIB bereitzustellen. Wegen der erwarteten riesigen Menge an Daten,
werden die Informationen in Teilen während der Bestückung geschickt. Dies ist eine lizenzierte
Funktion.
11.15 Shuttle Extension für SIPLACE TX-Serie – Erweiterungen
Kompatibler Modus: Nicht unterstützt
Folgende Erweiterungen wurden für die Shuttle Extension für die SIPLACE TX-Serie in dieser
Stationssoftware-Version implementiert:
● Als Option kann ein Barcode-Leser installiert werden in dem Shuttle, um Barcodes auf der
Oberseite und Unterseite zu lesen.
In diesem Fall sind folgende Hardware-Optionen in der Shuttle-Konfiguration in der
Stationssoftware benötigt:
– Transportbanderweiterung
– Barcodescanner – Spur 1/2 – Oben/Unten
Unter Einzelfunktionen – Einzelfunktionen Shuttle wird die neue Schaltfläche Barcode
lesen angeboten, wenn mindestens ein Barcode-Leser installiert ist. Nachdem diese
Schaltfläche gedrückt wurde, werden die konfigurierten Barcode-Leser zur Auswahl angezeigt.
Wenn ein Barcode benötigt wird, aber das Lesen des Barcodes während der Produktion
fehlschlägt, wird einen detaillierten Fehler angezeigt. Der Bediener kann entweder die
Leiterplatte abbrechen oder den Barcode manuell eingeben.
● Wenn WDTL verwendet wird, werden die Leiterplattendaten gespeichert, die im Shuttle
vorhanden sind, um eine automatische Wiederherstelllung zu ermöglichen.
● Stationsweiser Download wird jetzt zusammen mit dem Shuttle unterstützt.
Einschränkungen
SIPLACE Pro schickt keine Informationen zu der Barcode-Position auf der Leiterplatten-Oberseite.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
234
11.16 Leiterplatteninspektionen – Neue Typen
Kompatibler Modus: Nicht unterstützt
An eine Bestückposition können weitere Inspektionen gekoppelt werden. Die LP-Kamera wird für
solche Inspektionen verwendet.
Detaillierte Informationen zu den Leiterplatteninspektionen finden Sie im Benutzerhandbuch
Onboard PCB Inspection, Artikelnummer: [00198375-xx].
11.17 Alternative Bauelemente – Erweiterungen
Kompatibler Modus: Nicht unterstützt
Wenn alternative Bauelemente verwendet werden, unterstützt die Stationssoftware jetzt
Änderungen in der Rüstung ohne Leerfahren der Maschine.
11.18 Temperaturgesteuerte Kopfkalibrierung
Kompatibler Modus: Nicht unterstützt
Der Temperatursensor auf der Kopfplatte wird jetzt in der Stationssoftware verwendet, um den
Bestückkopf auf den Bestückautomaten TX2 micron und TX2i micron zu rekalibrieren. Der
Temperatursensor löst Rekalibrierungen während der Produktion aus, um eine optimale
Bestückleistung zu erreichen.
Eine neue Wiederholungsstrategie in den Genauigkeitsprozeduren stellt sicher, dass
Rekalibrierungen öfters durchgeführt werden, wenn die Maschine sich schnell verändert (angezeigt
durch Änderung der Temperatur) und selten wenn die Maschine ihren Betriebspunkt erreicht
(angezeigt durch eine stabile Temperatur).
11.19 Berührungslose Bestückung – Neuer Bestückprozess
Kompatibler Modus: Nicht unterstützt
Ein neuer Bestückprozess ist eingeführt worden, um sehr empfindliche Bauelemente im
Chipprozess zu bestücken. Mit dem Prozess Berührungslose Bestückung werden Bauelemente
auf eine Leiterplatte bestückt, für welche die Position von Höhenmesspunkten in SIPLACE Pro
festgelegt wurde. Detaillierte Informationen finden Sie im Benutzerhandbuch Berührungslose
Bestückungen, Artikelnummer: [00198376-xx].
