Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
236
11.24 Sonstige Verbesserungen und Anpassungen
11.24.1 Akustisches Signal für Meldeleuchten – Neuer Status Puls
Kompatibler Modus: Komplett
Das akustische Signal für die Meldeleuchten wurde erweitert und unterstützt jetzt drei Zustände:
Ein, Aus und Puls (neu). Der Zustand Puls ähnelt dem Blinken bei der Meldeleuchte.
Erlaubte Pulswerte: 50 ms ein, 950 ms aus.
Das akustische Signal kann in der Ansicht Produktion auf der GUI der Stationssoftware
ausgeschaltet werden.
11.24.2 GUI der Station Software – Anpassungen
Kompatibler Modus: Komplett
– Für die folgenden detaillierten Fehler gibt es eine Schaltfläche in der Meldungsleiste, um den
Fehler direkt zu bestätigen:
40022 Die Position der Spritzdüse wurde nicht gemessen
40040 Die Abwurfplatte muss leer sein
40039 Die Abwurfplatte ist voll
40033 Die Vorbedingungen für das Ändern der Transportspurbreite müssen erfüllt
sein
40025 Inspektion der Spritzdüse fehlgeschlagen
– Wenn die Oberseite eines Bauelements geteacht wird, wird der Assistent statt der SIPLACE
Vision Teaching-Seite angeboten.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
237
12 Funktionsbeschreibung Stationssoftware V711.x
Leistungsmerkmale (V711.0 (R17-2) kompatibler Modus: V710.2)
12.1 "The Hermes Standard" – Neues Kommunikationsprotokoll
Kompatibler Modus: Teilweise kompatibel
"The Hermes Standard" ist ein neues Kommunikationsprotokoll für SMT-Bestücklinien, das
alternativ zur elektrischen SIPLACE SMEMA-Schnittstelle eingesetzt werden kann. Mit diesem
Protokoll können mehrere Informationen zusammen mit der Leiterplatte durch die Linie übertragen
werden, wie z.B. eindeutige Leiterplatten-IDs, Barcodes, Transportgeschwindigkeit, Länge / Breite /
Höhe der Leiterplatte. Diese ganze Information kann durch die komplette Linie ohne
Unterbrechung übertragen werden. Bisher war dies nur möglich innerhalb eines SIPLACE
SMEMA-Clusters. Wenn alle Geräte in der Linie das Protokoll "The Hermes Standard" unterstützt,
ist ein "Whispering-Down-the-Line" innerhalb des "The Hermes Standard"-Clusters wie innerhalb
des SIPLACE SMEMA-Clusters möglich.
"The Hermes Standard" wird auf den Bestückautomaten der X-Serie S, TX-Serie und TX micron-
Serie unterstützt.
Die Reihenfolge der Maschinen und Geräte (SIPLACE, ASYS, Andere) muss in SIPLACE Pro
konfiguriert werden, so dass jede Maschine / jedes Gerät in der Produktionskette das nächste und
das vorhergehende Gerät per Transportspur kennt, inklusive die entsprechenden IP-Adressen.
Die Hardwareoptionen (Peer aktivieren, Host, IP-Adresse), die das Protokoll "The Hermes
Standard" betrifft, können auf der GUI der Stationssoftware im Dialogfenster 'The Hermes
Standard'-Konfiguration unter Service – Maschine konfigurieren – 'The Hermes Standard'
konfiguriert werden.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
238

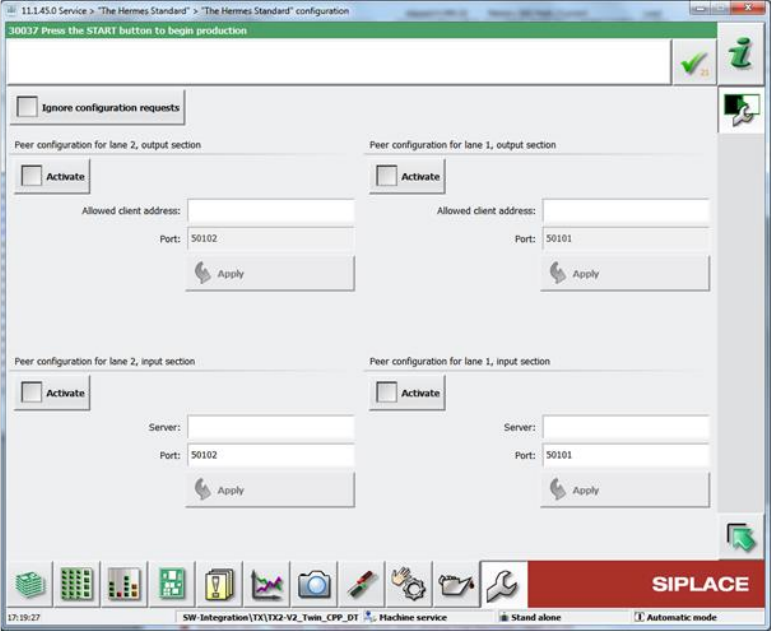

Abbildung 12-1: Dialogfenster 'The Hermes Standard'-Konfiguration
Für Diagnosezwecke ist eine Ansicht dem Werkzeug Ereignis hinzugefügt worden. Für jeden
Endpunkt "The Hermes Standard" wird eine Registerkartenseite angezeigt, auf der die
empfangenen und gesendeten Meldungen aufgelistet sind. Nur die letzten 100 Meldungen nach
die GUI gestartet wurde, werden angezeigt.
Wenn alle Geräte zwischen der ersten und der letzten SIPLACE-Station das Protokoll "The
Hermes Standard" verwenden, wird das "Whispern" des stationsweisen Downloads unterstützt,
auch wenn ein 3
rd
-Party-Gerät zwischen den SIPLACE-Geräten gerüstet ist. Der Benutzer muss
nur den Wechsel an der ersten Station bestätigen aber nicht mehr an der Station nach dem AOI-
System.
Einschränkungen
– Keine Unterstützung für Stationen mit Shuttle.
– Keine Unterstützung für Geräte mit IPv6-Adressen.
