Stationssoftware 7xx bis 7 14.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020 26 LP -Barcode für 2D- Codes ✓ ✓ ✓ ✓ SIPLACE-Schnittstelle (Variante) ✓ ✓ ✓ ✓ Die Option wird in der Konfigurations- GUI gezeigt. Zusammen m…
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
25
4.10 Unterstützte HW-Optionen mit Schnittstelle zur Stationssoftware
703
Leistungsmerkmal
X2
X3
X4
X4i
X4i (HCU/
GCU
SX1/
SX2
Zusätzliche Information
Pipettenwechsler CPP
✓
✓
✓
✓
Pipettenwechsler
C&P20A
✓
✓
✓
✓
Pipettenwechsler
TwinHead
✓
✓
Bestückkopf HFH
✓
✓
Greifer für TwinHead
✓
✓
BE-Kameras:
Typ 28, 29, 38
Stationär, Typ 25
Stationär, Typ 33
Stationär, Typ 36
✓
✓
✓
✓
✓
✓
✓
✓
✓
✓
LP-Kameras:
Typ 24
Typ 34
✓
✓
✓
✓
✓
✓
Einfachtransport, rechte
Seite fixiert (standard)
✓
✓
✓
✓
Einfachtransport, linke
Seite fixiert (Variante)
✓
✓
✓
✓
Flexibler Doppel-
transport, rechte Seite
fixiert (standard)
✓
✓
✓
✓
Flexibler Doppel-
transport, linke Seite
fixiert (Variante)
✓
✓
✓
✓
Mechanischer Stopper
auf Einfachtransport
✓
Es ist einstellbar, welcher Stopper
verwendet wird. In der Ansicht
Einzelfunktionen ist der eingestellte
Stopper zur Justage ausfahrbar.
Mechanischer Stopper
auf Doppeltransport
✓
Es ist einstellbar, welcher Stopper
verwendet wird. In der Ansicht
Einzelfunktionen ist der eingestellte
Stopper zur Justage ausfahrbar.
Option "Lange
Leiterplatte"
✓
Dicke Leiterplatten
✓
Siehe Abschnitt 4.13.4
Schwere Leiterplatten
✓
Siehe Abschnitt 4.13.5
PCB-Erkennung
während Breiten-
verstellung
✓
✓
✓
✓
Hinweis in der GUI
LP-Barcode für 1D-
Codes
✓
✓
✓
✓
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
26
LP-Barcode für 2D-
Codes
✓
✓
✓
✓
SIPLACE-Schnittstelle
(Variante)
✓
✓
✓
✓
Die Option wird in der Konfigurations-
GUI gezeigt. Zusammen mit Quad
Lane ist nur SMEMA-Schnittstelle
möglich
Manuelles
Flächenmagazin
✓
WPC5
✓
Siehe Abschnitt 4.15
Spleißstellen-Sensor X-
Förderer
✓
✓
BE-Tisch für X-Förderer
✓
✓
✓
✓
Füllstandskontrolle
✓
✓
Linearförderer "IPTE
Multi Stick Feeder"
✓
✓
8x88 mm X-Förderer
✓
8-16
mm
8-16 mm
✓
2x8 mm X-Förderer
✓
✓
✓
✓
Entsorgeband mit X-
Adapter
✓
✓
✓
✓
Labelförderer mit X-
Adapter
✓
✓
✓
✓
Stangenförderer mit X-
Adapter
✓
✓
✓
✓
Dippmodul für X-Tische
(LDU_X)
✓
✓
✓
✓
Option Vakuum-Pumpe
✓
✓
für Bestückköpfe C&P20A
Mapping-Platte
✓
✓
✓
✓
Siehe Abschnitt 4.20
ACT
✓
✓
✓
✓
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
27
Leistungsmerkmale für die SX-Serie (V703.01)
Die Stationssoftware unterstützt den neuen Bestückautomaten SX1/SX2 (mit einem oder zwei
Portalen).
4.11 Pipettenwechslerkonfiguration (TwinHead, C&P20A, CPP)
Beim Bestückautomaten SX1/SX2 sind unterschiedliche Pipettenwechslerkonfigurationen möglich,
abhängig von der eingebauten Hardware und deren Positionen (z.B. Kopftyp, stationäre Kameras,
Tischposition außen/innen). Zur Pipettenwechslerkonfiguration gehören die mechanisch möglichen
Magazinträgerplätze, die Pipetten Abwurf- und Zentrierstation und die vorhandenen Abwurfbehälter
für die Bauelemente und Pipetten. Es sind vier Magazine pro Magazinträger und bis zu vier
Magazinträger pro Portal möglich.
4.11.1 Magazinträgernummerierung

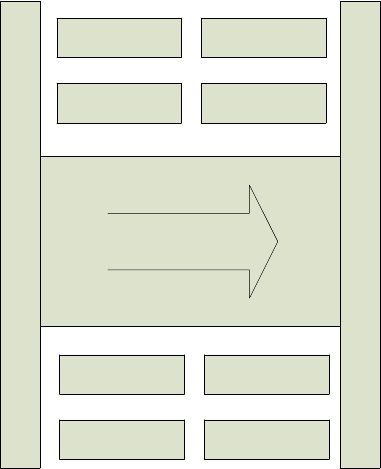

Die Magazinträgernummerierung ist beim Bestückautomaten SX1/SX2 folgendermaßen definiert:
3 4
1 2
Transport
2 1
4 3
Abbildung 4-1: Magazinträgernummerierung beim Bestückautomaten SX1/SX2
Die Abbildung zeigt die maximale Anzahl an Magazinträgern mit Nummerierung beim
Bestückautomaten SX1/SX2. Je nach eingebauter Hardware sind nicht immer alle Magazinträger
möglich. Prinzipiell gibt es für die möglichen Magazinträgerplätze die Unterscheidung, ob der Tisch
innen oder außen eingebaut ist und ob ein WPC oder stationäre Kameras vorhanden sind.
In der GUI werden nur die Magazinträgerplätze angezeigt, die auch mechanisch möglich sind. Das
folgende Beispiel zeigt die möglichen Magazinträgerkonfigurationen wenn der Tisch außen platziert
ist.
