Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
261
13.13 Ansicht Kalibrierung neu gestaltet
Kompatibler Modus: Kompatibel
Zur besseren Übersicht über die Kalibrierschritte ersetzen die folgenden neuen Ansichten den
aktuellen automatischen Kalibrierdialog:
– Kalibrierstatus
– Automatische Kalibrierung
– Calibration scripts
Nach dem Klicken auf die Schaltfläche Automatische Kalibrierung im Service-Hauptdialog,
können die Ansichten über die rechte Symbolleiste aufgerufen werden.
Kalibrierstatus - Übersicht

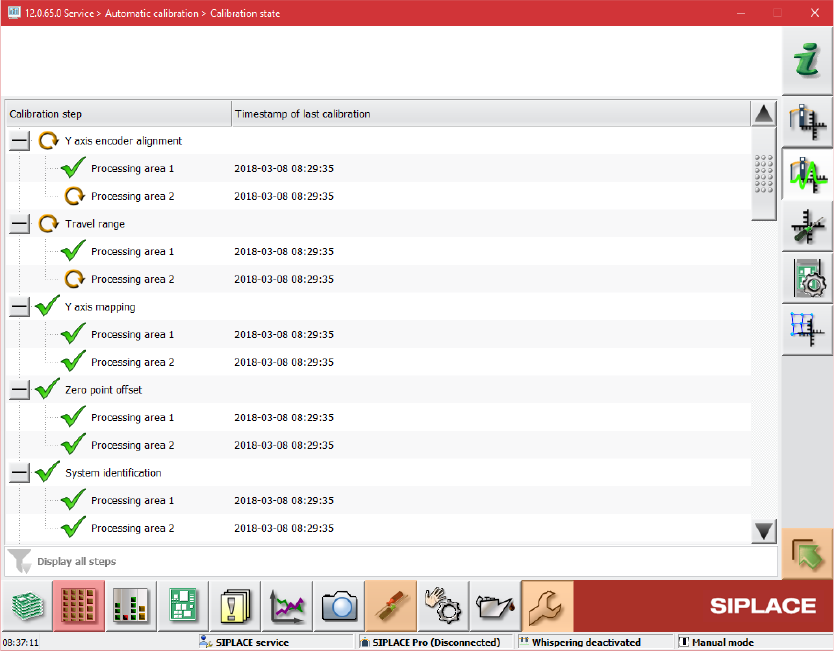

Abbildung 13-4: Kalibrierstatus - Übersicht
Diese Ansicht ist eingeführt worden, um den Status der Kalibrierelemente anzuzeigen. Eine Liste
mit allen Kalibrierelementen wird in einer Baumstruktur angezeigt. Die Liste ist dynamisch und wird
z.B. aktualisiert nachdem ein automatischer Kalibrierlauf durchgeführt wurde, während der
Produktion oder nach einzelnen Kalibrierungen.
Folgende Informationen werden angezeigt:
– Name des Kalibrierelements
– Zeitstempel der letzten Kalibrierung
– Status der Kalibrierung (Symbol vor dem Elementnamen)
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
262
Erklärung der Zustände
Symbol
Zustand
Kalibrierung wurde erfolgreich durchgeführt
Kalibrierung wurde nicht durchgeführt
Die Kalibrierung muss aufgrund einer Abhängigkeit von einem anderen
Kalibrierelement erneut durchgeführt werden (d.h. wenn das LP-Mapping ausgeführt
wird, sollte auch das Kopf-Mapping durchgeführt werden).
Automatische Kalibrierung – Assistent

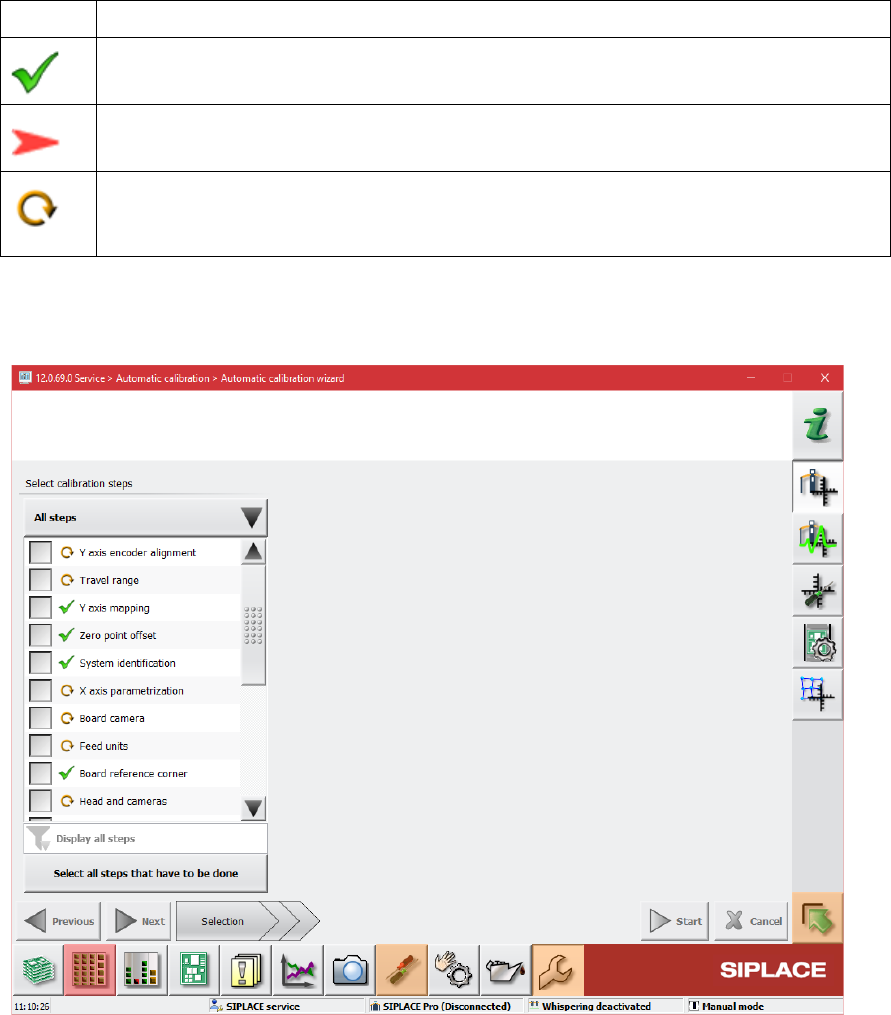

Abbildung 13-5: Automatische Kalibrierung – Assistent
Die zweite neue Ansicht ist für die Ausführung der Kalibrierschritte vorgesehen und besteht aus
drei Seiten.
Die erste Seite des Assistenten listet die Kalibrierschritte und deren Zustände, aber keine
Stellplätze auf. Abhängig von der Benutzerauswahl mit der Schaltfläche über der Liste, kann der
Inhalt der Liste unterschiedlich sein. Der Benutzerauswahl wird gespeichert.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
263
Es gibt drei Auswahlmöglichkeiten:
– Kombinierte Schritte: Die angebotenen Schritte sind kombinierte Schritte, sie repräsentieren
häufige Aufgaben und ermöglichen einen schnellen Zugriff darauf.
– Alle Schritte: Alle Kalibrierschritte sind in der Liste. Der Benutzer kann jeden auszuführenden
Schritt auswählen.
– Nur Einzelschritte: Die Schritte, die nicht Teil der kombinierten Schritte sind, werden
angezeigt. Dadurch kann der Benutzer schnell auf Schritte wie Bulkfeeder X, Vacuum-Tooling,
etc. zugreifen.
Es wird nicht überprüft, ob die Benutzerschritte miteinander kompatibel sind und keine anderen
Schritte automatisch ausgewählt.
Durch Klicken auf die Schaltfläche Alle Schritte auswählen, die ausgeführt werden müssen,
werden alle auszuführenden Kalibrierschritte ausgewählt und auch die Stellplätze, an denen die
Kalibrierung durchgeführt werden soll.
Auf der zweiten Seite des Assistenten werden die erforderlichen Betriebsmittel für die
ausgewählten Schritte angezeigt.

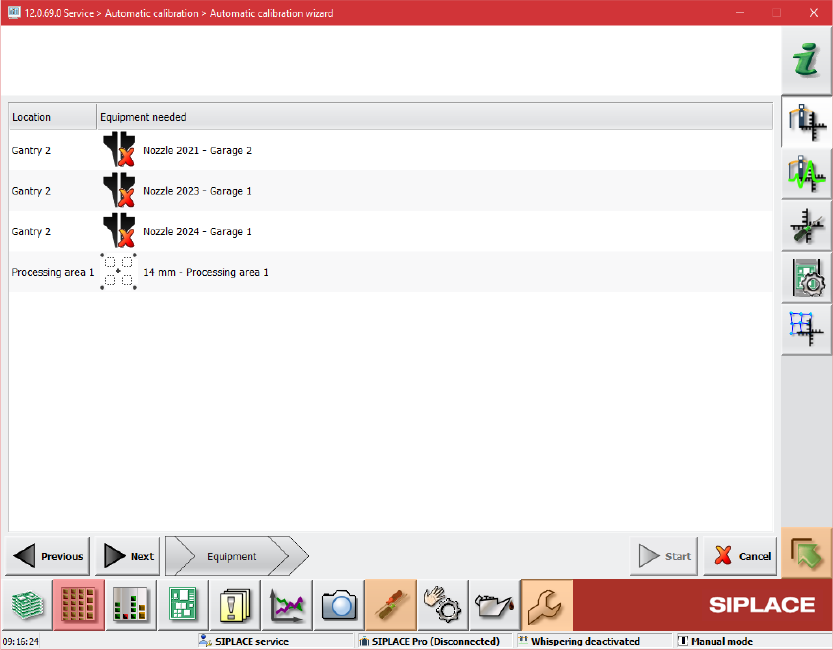

Abbildung 13-6: Erforderliche Betriebsmittel
Die dritte Seite des Assistenten ist für vorbereitende Schritte reserviert und wird nur angezeigt,
wenn vorbereitende Schritte erforderlich sind, z.B. für Mapping.
