13.14 Kundenmeldungen anzeigen
Der Bediener der Stationssoftware kann für den nächsten Bediener eine Meldung hinterlassen. Als
Option kann die Meldung in einem Pop-up-Fenster angezeigt werden.
Hierzu ist der Dialog Meldungen – Aktuell im Event Analyzer erweitert worden.

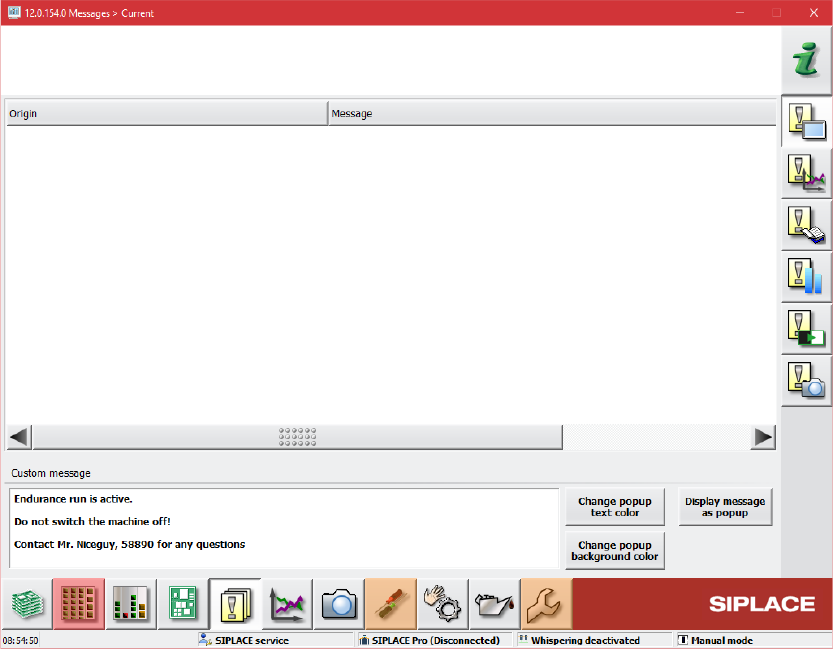

Abbildung 13-7: Dialog Event Analyzer – Meldungen – Aktuell
Ein Eingabefeld für den Meldungstext steht im unteren Teil des Dialogs zur Verfügung. Die
Meldung kann als ein Pop-up-Fenster angezeigt werden, das einen Bereich der Anwendung
abdeckt. Die Farben für Text und Hintergrund im Pop-up-Fenster können separat eingestellt
werden.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
265
Option Meldung als Popup anzeigen aktiviert:

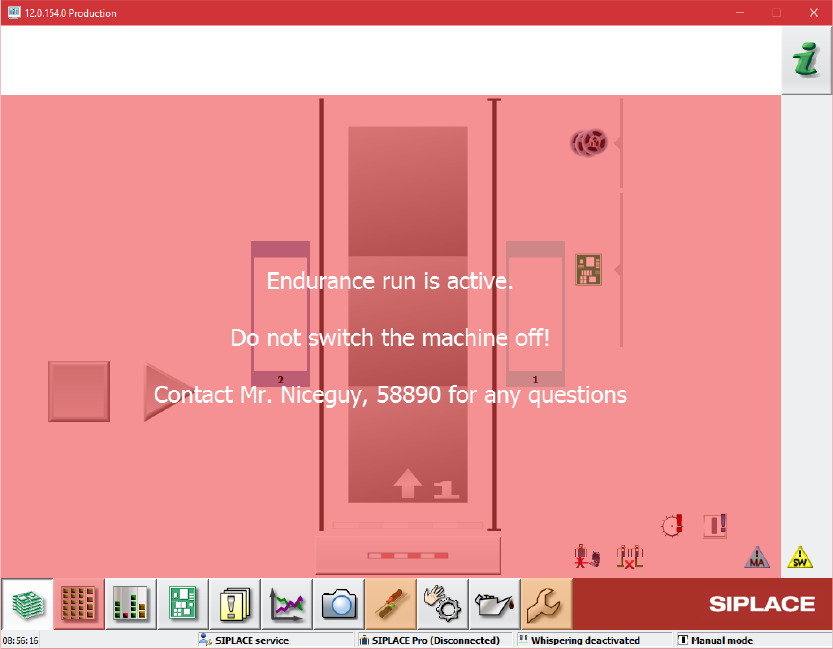

Abbildung 13-8: Pop-up-Fenster aktiviert
Das Pop-up-Fenster wird geschlossen, sobald Sie daraufklicken. Die Navigation in der
Bedienoberfläche ist auch möglich, wenn das Pop-up-Fenster angezeigt wird.
13.15 SIPLACE Vision-Funktionen – Zusätzliche Erweiterungen
Die wesentlichen zusätzlichen Erweiterungen in SIPLACE Vision 5.6.1 sind nachfolgend
aufgeführt.
13.15.1 Verschmutzungs-Scanning
Kompatibler Modus: Versteckt
SIPLACE Vision bietet ein neues Pipetten-Scanning für kundenspezifische Pipetten, um
Verschmutzung durch Lotpaste zu erkennen. Sonstige Defekte werden von diesem Scanning nicht
erkannt. Die Verschmutzungsprüfung muss in SIPLACE Pro konfiguriert und aktiviert werden und
wird für folgende Kameratypen unterstützt:
SST23, SST25, SST28, SST29, SST30, SST33, SST36, SST38, SST41, SST45, SST48 und
SST49.
Das Scanning wird automatisch nach der angegebenen Anzahl der bestückten Bauelemente pro
Pipette durchgeführt. Ein manuelles Scanning kann in der Ansicht Sensoren und Funktionen von
bestimmten Komponenten überprüfen – Kopf – Vakuum, Höhen- und Scan-Werte
überprüfen gestartet werden.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
266
13.15.2 Erkennung gekippter Chip-Bauteile
Kompatibler Modus: Komplett
Die neue Option Erkennung gekippter Chip-Bauteile kann für die Gehäuseform CHIP verwendet
werden. Die Option wird für die Kameratypen SST41, SST48 und SST49 unterstützt und muss für
jeden Kameratyp in der Liste der Messoptionen aktiviert / deaktiviert werden.
Für die Erkennung wird das Bauelement immer mit einer zweiten Beleuchtung (0°-Beleuchtung)
aufgenommen. Die Bauelemente beziehen sich auf diese Beleuchtung.
Je mehr ein Chip-Bauteil gekippt ist, desto dunkler erscheinen die Lötflächen.
Beispiel
Chip-Bauteil in normaler Position
Gekipptes Chip-Bauteil
Die metallischen Anschlüsse reflektieren die 0°-
Beleuchtung in die Kamera. Die Anschlüsse
sind fast in voller Breite sichtbar.
Die metallischen Anschlüsse reflektieren die 0°-
Beleuchtung zur Seite. Die Anschlüsse
erscheinen nur hell in der Seitenkante des
Bauelements
Einschränkungen
– Die Erkennung der Verkippung hängt unter anderem von den Helligkeits-, Form- und
Reflexionseigenschaften der Bauelemente ab. Da diese Eigenschaften nicht genau spezifiziert
sind, ist eine positive Erkennung der Verkippung möglicherweise nicht für alle Bauelementen-
Hersteller und Bauelemente-Chargen allgemein anwendbar.
– Wenn die Option zusammen mit der Kamera SST 41 verwendet wird, ist die Bestückleistung
leicht reduziert.
13.15.3 Erkennung umgedrehter Bauteile über Gullwing-Anschlüsse – Erweiterung
Kompatibler Modus: Kompatibel
Die neue Option Erkennung über Gullwing-Anschlüsse mit einseitiger Beleuchtung kann
unter Bitte wählen Sie die Methode, mit der die Erkennung umgedrehter Bauteile
durchgeführt werden soll ausgewählt werden, wenn folgende Voraussetzungen erfüllt sind:
– Kameratyp SST48 oder SST49.
– Gehäuseformtypen: SOT, SOXX, QFP, Connector, Nonstandard oder Sockets.
– Es gibt mindestens zwei Gullwing-Gruppen, die jeweils um 180 Grad zueinander gedreht sind.
