Stationssoftware 7xx bis 7 14.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020 277 In so einem Fall wird die entsprechend e Bestückposition auf "I nspektion" gesetzt und der Fehler 40084 Bauelement auf der Lei…
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
276
14.10 Ansicht der Abwurfrate - Erweiterungen
Kompatibler Modus: Komplett
Die Ansicht der Abwurfrate je Stellplatz wurde um ein zusätzliches Widget erweitert, das die
Fehlerzahl und Fehlerart pro Tag oder pro Stunde anzeigt. Die Ansicht der Abwurfrate kann über
Meldungen - Statistik aufgerufen werden.
14.11 Stoppschwellen bei der Überwachung der Abwurfrate ändern
Kompatibler Modus: Komplett
Die Spurleer-Fehler können nicht mehr an der Stations-GUI zurückgesetzt werden. Stattdessen
wird eine Fehlermeldung angezeigt, die nur vom Service (Kunde) gelöscht werden kann, d. h. die
Abholeinstellungen überprüft Option im Fehler zum Löschen der Nachricht wurde für Bediener
und Erweiterte Produktion deaktiviert.
14.12 Neuerungen mit HERMES-IPC-9852 Version 1.2
Kompatibler Modus: Komplett
Die Stationssoftware entspricht in vollem Umfang HERMES-IPC-9852 V1.2. Um Meldungen im
vertikalen Kanal darzustellen wurde der Vertikaler Kanal Tab zu IPC-HERMES-9852-Ereignisse
unter Meldungen hinzugefügt. In diesem Tab kann der Datenverkehr auf dem HVC ("Hermes
Vertical Channel", DE: Hermes Vertikaler Kanal) mit allen laufenden Sitzungen und den
entsprechenden Client-Systemen angesehen werden.
14.13 Neue Marke “Edge” unterstützt
Kompatibler Modus: Komplett
Der neue Markentyp "Edge" (DE: "Kante") wird unterstützt. Mit diesem neuen Markentyp ist es
möglich die Länge der X-Koordinate zu definieren, was nützlich für die Ausrichtung von LEDs ist.
Die Marke wird als gestrichelte Linie dargestellt, wie im nachfolgenden Icon zu sehen:
14.14 Bauelemente nach Bestückung mit zu hoher Geschwindigkeit
überprüfen
Kompatibler Modus: Komplett
Wenn die Leiterplatten-Beschreibung nicht richtig ist oder wenn die Leiterplatte Wölbungen
aufweist kann es dazu kommen, dass es starke Abweichungen bei der Soll-Position der
Leiterplatten-Oberkante gibt. Das Bauelement könnte deshalb mit zu hoher Geschwindigkeit
bestückt und als Folge beschädigt werden.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
277
In so einem Fall wird die entsprechende Bestückposition auf "Inspektion" gesetzt und der Fehler
40084 Bauelement auf der Leiterplatte möglicherweise beschädigt wird angezeigt. Im Fehler
werden Bilder des Bauelements angezeigt, die von der LP-Kamera an der Bestückposition und an
der Pipette aufgenommen wurden, mit denen das Bauelement auf Schäden untersucht werden
kann. Der Fehler kann mittels einer der folgenden Optionen behoben werden:
– Bauelement ist nicht beschädigt: Bearbeitung fortsetzen
– Bauelement ist beschädigt: Einzelschaltung auslassen
– Bauelement ist beschädigt: LP abbrechen
14.15 „Service (SIPLACE)“ Schaltfläche durchgehend in Stations-GUI
sichtbar
Die Service (SIPLACE) Schaltfläche in der Stations-GUI ist nun durchgehend verfügbar, um das
Service Passwort einzugeben. Die Tastenkombination, die zuvor zum Öffnen des Service von
SIPLACE verwendet wurde, wird nicht länger unterstützt.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
278
Leistungsmerkmale (V713.1 (R20-1) kompatibler Modus: V712.3)
14.16 Sigma-Level für Accuracy Check Tool (ACT) Ergebnisse
anpassen
Kompatibler Modus: Komplett
Das Accuracy Check Tool (ACT) wird verwendet, um die Bestückgenauigkeit eines bestimmten
Bestückkopfes zu bestimmen und ggf. zu korrigieren. Wenn eine ACT-Prüfung durchgeführt wird,
werden Bauelemente nach der Bestückung gemessen und die Ergebnisse im Dialog Ergebnisse
der Maschinen-Überprüfung angezeigt.
Es ist nun möglich, das Sigma-Level im Dialog Ergebnisse der Maschinen-Überprüfung über die
neue Auswahlliste Sigma-Level anzupassen. Die wählbaren Sigma-Level in der Liste reichen vom
konfigurierten Standardwert (in der Regel 3 oder 4) bis zum maximalen Level 6.

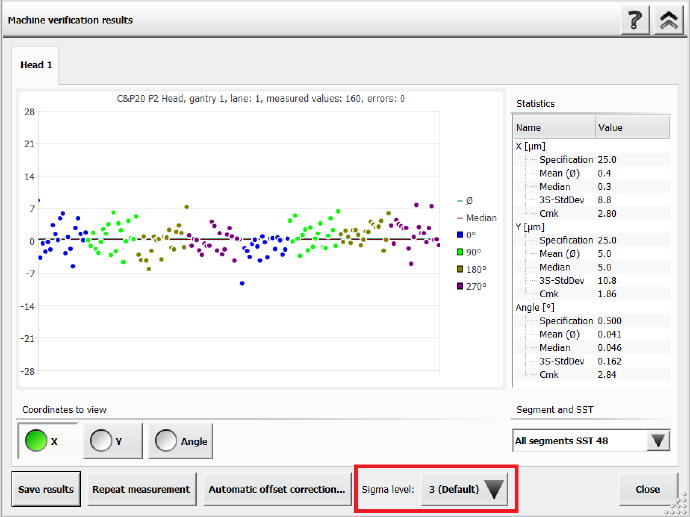

Abbildung 14-2: Sigma-Level im ACT-Ergebnisse Dialog anpassen
Wenn eine neue Messung durchgeführt wird, werden die Ergebnisse im Dialog Ergebnisse der
Maschinen-Überprüfung entsprechend dem für die Station konfigurierten Sigma-Level
Standardwert angezeigt. Wenn Sie das Sigma-Level ändern, werden die Ergebnisse im Dialog
Ergebnisse der Maschinen-Überprüfung entsprechend aktualisiert. Zusätzlich werden die +/-
Spezifikationswerte für X, Y und Winkel in den statistischen Ergebnissen auf der rechten Seite des
Dialogs aufgeführt.
Beim Erzeugen eines PDF-Berichts entsprechen die statistischen Daten in der PDF-Datei dem
Sigma-Level, das beim Erzeugen des PDF-Berichts ausgewählt wurde. Sie können das Sigma-
Level ändern, nachdem Sie einen PDF-Bericht generiert haben, aber bitte beachten Sie, dass Sie
die Messung wiederholen müssen, wenn Sie einen neuen PDF-Bericht mit dem neuen Sigma-
Level generieren möchten.
Das allgemeine ACT-Verhalten wird durch diese Neuerung nicht verändert, d. h. die Werte für die
Offset-Korrektur sind unabhängig vom ausgewählten Sigma-Level. Um die manuelle Korrektur zu
wiederholen, ist eine neue ACT-Bestückung erforderlich.
Weitere Informationen zu ACT entnehmen Sie bitte dem ACT Benutzerhandbuch, Artikelnummer
[00196351-xx].
