Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
28

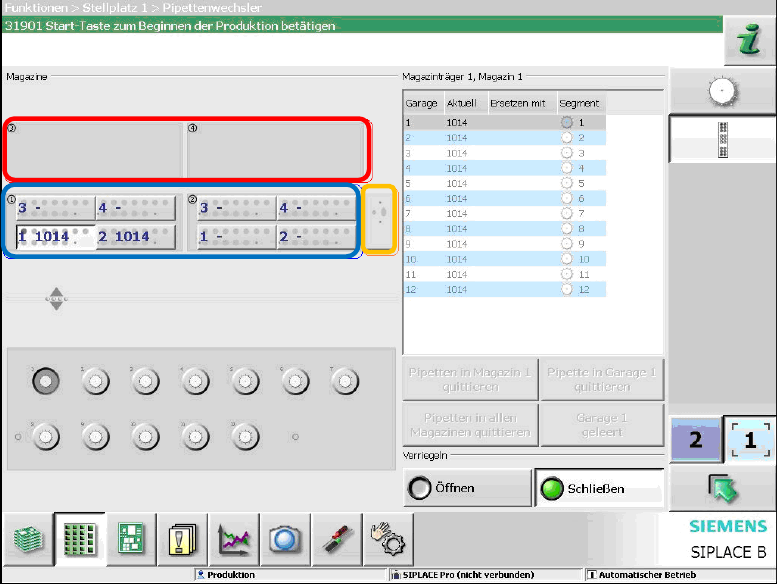

Die obige Abbildung der GUI zeigt, dass bei dieser Maschinenkonfiguration mechanisch vier
Magazinträgerplätze möglich sind. In den Magazinträgerplätzen 1 und 2 (blaue Umrandung) sind
Magazinträger eingebaut. Die Magazinträgerplätze 3 und 4 (rote Umrandung) sind leer. Die orange
Umrandung zeigt die Pipetten Abwurfstation.
Die Stationssoftware prüft, ob die Magazine korrekt eingebaut und für den eingebauten
Bestückkopf zulässig sind. Ansonsten wird das entsprechende Magazin in der GUI angezeigt.
4.11.2 Abwurfbehälter
Das Entsorgen von Bauteilen ist ein fester Bestandteil des Bestückablaufs, Je nach
Bauteilspektrum, Bestückkopf und Maschinentyp stehen unterschiedliche Abwurfbehälter zur
Verfügung. Für jeden Abwurfvorgang wird der passende Behälter gefunden und angefahren.
Es wird immer der für das BE kleinstmögliche Behälter ausgewählt, nur als letzte Möglichkeit wird
die Pipetten Abwurfstation verwendet. Wenn mehrere Behälter oder die BE-Abwurfrinne in Frage
kommen, wird der Verfahrweg minimiert.
Beim Bestückautomaten SX1/SX2 gibt es pro Portal fünf Positionen für Bauelement- und Pipetten
Abwurfbehälter, vier für die Bauelemente und einen für die Pipetten. Es können maximal vier
Abwurfbehälter (drei für Bauelemente und einen für Pipetten) gleichzeitig eingebaut sein. Die
Stationssoftware prüft, ob die Abwurfbehälter vorhanden und korrekt eingebaut sind. Ansonsten
wird der fehlende/falsch eingebaute Abwurfbehälter in der GUI angezeigt.
4.12 Greifer für TwinHead
Die Stationssoftware unterstützt den Greifer (Sonderpipette) für den Bestückkopf TwinHead auf
dem Bestückautomaten SX1/SX2.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
29
4.13 Neues LP-Transportsystem
Ein neues LP-Transportsystem ist für den Bestückautomaten SX1/SX2 eingeführt worden. In
diesem Abschnitt sind die wichtigsten Leistungsmerkmale des Transportsystems aufgeführt.
4.13.1 Transportmodi
Die Stationssoftware unterstützt den Einfachtransport und den Doppeltransport auf dem
Bestückautomaten SX1/SX2. Der Transportmodus "Quad Lane" wird nicht unterstützt.
4.13.2 Feste Wangenposition im Einfachtransport
Im Einfachtransport ist die Wange bei dem Bestückautomaten SX1/SX2 festgeschraubt. Die
Wange kann in drei zusätzlichen Positionen verstellt werden. Hierzu muss der Bediener zuerst die
gewünschte Position in der GUI setzen (Bedienebene Service (SIPLACE) unter
Transportkonfiguration – Optionen feste Transportwange) und danach die Schrauben per
Hand lösen.
Im Doppeltransport kann die Wange wie bei der X-Serie automatisch verstellt werden.
4.13.3 Kalibrierdaten der Transportsteuerung
Nach dem Hochfahren wird der Transporttyp des Transportsystems geprüft. Wenn der
dazugehörigen ID unterschiedlich ist in Transportsystem und Stationssoftware, wird eine
Fehlermeldung ausgegeben. Der Bediener wird aufgefordert, manuell den Transport zu kalibrieren
und die Kalibrierdaten des Transports wiederherzustellen. Wenn die ID ="0" im Transportsystem
war, wird eine generierte ID zusammen mit den kalibrierten oder wiederhergestellten
Maschinendaten an das Transportsystem übertragen.
Es ist nicht möglich, die ID manuell einzugeben.
4.13.4 Option "Dicke LP"
Mit dieser Option können Leiterplatten mit einer Dicke bis zu 6,5 mm transportiert und geklemmt
werden. Nach einem entsprechenden Hardware-Umbau kann die Option in der GUI der
Stationssoftware unter Service (SIPLACE) – Transportkonfiguration eingestellt werden und wird
im Transportsystem gespeichert.
4.13.5 Option "Schwere LP"
Auf dem Bestückautomaten SX1/SX2 können schwere Leiterplatten durch das Transportsystem
bearbeitet werden. Im Einfachtransport können Leiterplatten bis zu 5 kg und im Doppeltransport
Leiterplatten bis zu 2 kg transportiert werden.
Der "Heavy Board"-Modus muss in den LP-Optionen in SIPLACE Pro eingestellt werden und wird
an das Transportsystem weitergeleitet. Die Option wird in der Ansicht Produktion als ein kleines
Gewicht-Symbol zwischen Eingabeband und Bearbeitungsband angezeigt.
Wenn das Transportsystem eine schwere Leiterplatte erkennt, ohne dass der "Heavy Board"-
Modus eingestellt wurde, wird an der Station eine Fehlermeldung ausgegeben. Wenn eine schwere
Leiterplatte manuell vom Bediener eingelegt wurde, wird er aufgefordert, diese zu entfernen.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
30
4.13.6 Drehwinkelkompensation für kurze breite Leiterplatten
Mit dieser Stationssoftware wird die LP-Position (Offset und Winkel) pro LP-Typ und die Stopper-
Position gelernt, wenn mechanische Stopper vorhanden sind. Die Stationssoftware verwendet die
ermittelte Position der aktuellen Leiterplatte, um die Anfangsposition der folgenden Leiterplatte zu
bestimmen.
Einschränkungen
Wenn die Stationssoftware heruntergefahren wird, ist der Anfangs-Offset nicht mehr verfügbar.
4.13.7 Anzeige der Zustände von Ein-/Ausgängen für Transport in der GUI
Da die Transporthardware keine LEDs zum Anzeigen der Zustände von Ein-/Ausgängen hat,
werden alle Ein-/Ausgänge des Transports in der GUI angezeigt, damit der Bediener die Ein-
/Ausgänge prüfen kann. Außerdem können einzelne Ausgänge vom Bediener gesetzt werden,
wenn das Bestückautomat nicht im Bestückbetrieb ist. Für diese Funktion ist die Bedienebene
Service (SIPLACE) erforderlich.
4.13.8 Leiterplatten auf Sensor im Eingabeband
Beim Bestückautomaten SX1/SX2 ist es nicht möglich, Leiterplatten manuell im Eingabeband auf
den Sensor zu legen. Die Leiterplatte wird im Eingabeband manuell auf die Bänder (aber nicht auf
den Sensor) gelegt. Durch Drücken auf die Schaltfläche LP einfahren in der Ansicht Produktion,
wird die Leiterplatte im Eingabeband durch den Transport auf den Sensor transportiert.
4.14 BE-Wagen 60 und BE-Wagen 30
Die Stationssoftware unterstützt den BE-Wagen 60 und den BE-Wagen 30 auf dem
Bestückautomaten SX1/SX2. Der BE-Wagen 60 bietet Platz für einen BE-Tisch mit 60 Spuren. Der
BE-Wagen 30 bietet Platz für einen BE-Tisch mit 30 Spuren.
4.14.1 Neuer Stellplatztyp WPC + BE-Tisch 30
Es ist möglich, auf einem Stellplatz eines Bestückautomaten SX1/SX2 ein WPC (Waffle Pack
Changer) und ein BE-Tisch 30 nebeneinander zu stellen, wobei der BE-Tisch nur rechts vom WPC
stellbar ist. Die Geräte werden unternummeriert, von links nach rechts gezählt, beginnend bei 1.
Wenn der WPC nicht gestellt ist, hat der BE-Tisch trotzdem die Unternummer 2.
4.14.2 Neue Schaltfläche in der GUI, BE-Tisch einziehen/auswerfen
In der Ansicht Förderer, Bauelemente und Pipetten gibt es eine neue Schaltfläche, über die der
BE-Tisch eingezogen oder ausgeworfen werden kann. Damit wird der Zugang zum Transport
ermöglicht, um z.B. einen LP-Stau zu beheben.
HINWEIS
Die Schaltfläche ist nur sichtbar, wenn keine BE-Wagen-Einzugsvorrichtung vorhanden
ist.
