Stationssoftware 7xx bis 7 14.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020 295 15.11 Anzeige des Lüfterst atus in der Stations-GUI für den SIP LACE SX V3 Bestückautomaten Kompatibler Modus: Komplett Die Stations-GUI…
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
294
Abbildung 15-4: Navigieren zwischen zugeordneten Vision-Messkontextdateien über die Schaltfläche „Zusammengehörige
Messkontexte anzeigen“
Abbildung 15-5: Dialog „Zusammengehörige Messkontexte“
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
295
15.11 Anzeige des Lüfterstatus in der Stations-GUI für den SIPLACE SX
V3 Bestückautomaten
Kompatibler Modus: Komplett
Die Stations-GUI bei SIPLACE SX V3 Bestückautomaten zeigt jetzt den Status der Lüfter an. Der
Status der Lüfter kann in den folgenden Instanzen angezeigt werden:
● Warnmeldungen, die im Fall einer niedrigen Lüftergeschwindigkeit angezeigt werden
● Ansicht Lüfter Ports unter Einzelfunktionen – Subsysteme – Eingänge/Ausgänge
Abbildung 15-6: Lüfterstatus in der Ansicht „Lüfter Ports“
● Funktion Lüfter überprüfen unter Wartung – Vorbeugende Wartung und der jeweilige
Ergebnisdialog
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
296

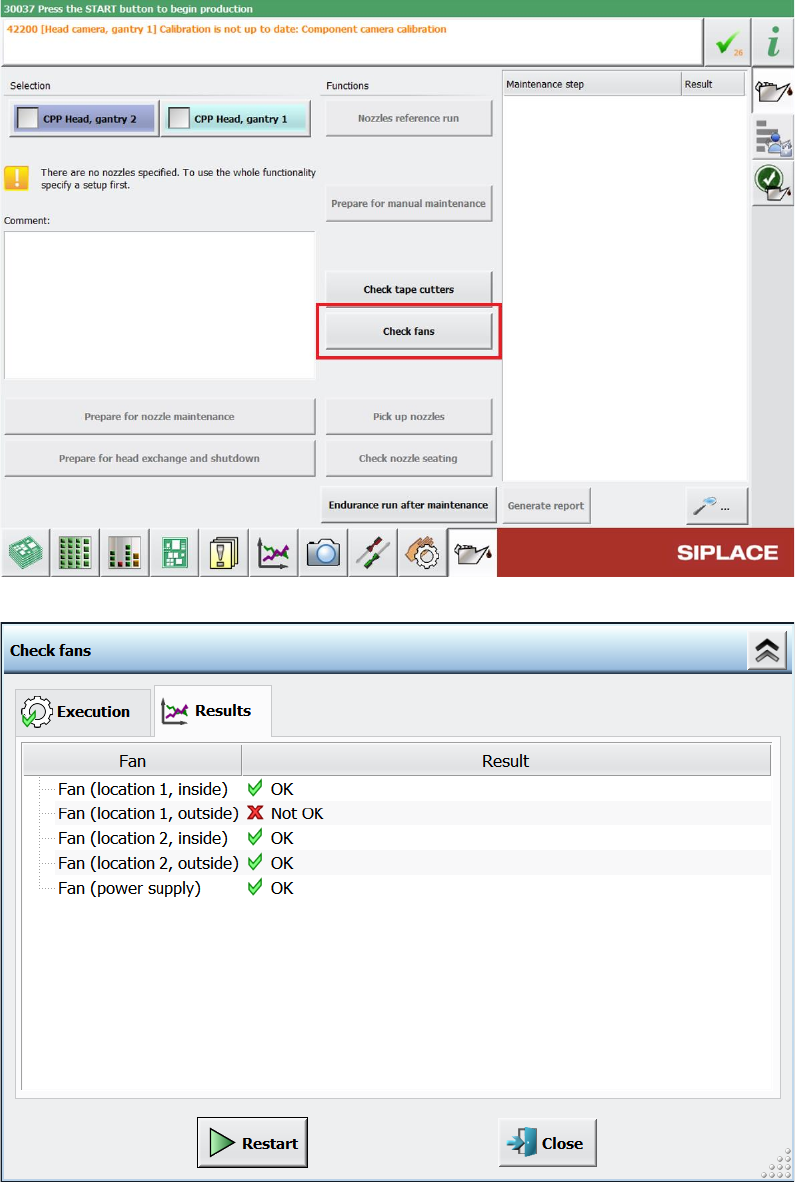

Abbildung 15-7: Schaltfläche „Lüfter überprüfen“ unter „Vorbeugende Wartung“
Abbildung 15-8: Ergebnisdialog „Lüfter überprüfen“
