Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
58
6.19 Meldeleuchte einstellen (zweifarbig oder dreifarbig)
Die Türme der Bestückautomaten der X-, SX- und DX-Serien sind mit zwei Meldeleuchten
ausgestattet (einer pro Maschinenseite). Bisher waren bei den Bestückautomaten der X- und SX-
Serien diese Meldeleuchten zweifarbig (grün / weiß). Anhand der verschiedenen Stati der
einzelnen Meldeleuchten (inklusive der Blinkfrequenz) kann der Bediener den Maschinenstatus
erkennen (z.B. Produktion, Wartezustand, Fehlertyp etc.). Ab dieser Stationssoftware-Version wird
zusätzlich eine dreifarbige Meldeleuchte (grün /gelb / rot) auf den Bestückautomaten der SX- und
DX-Serien unterstützt:

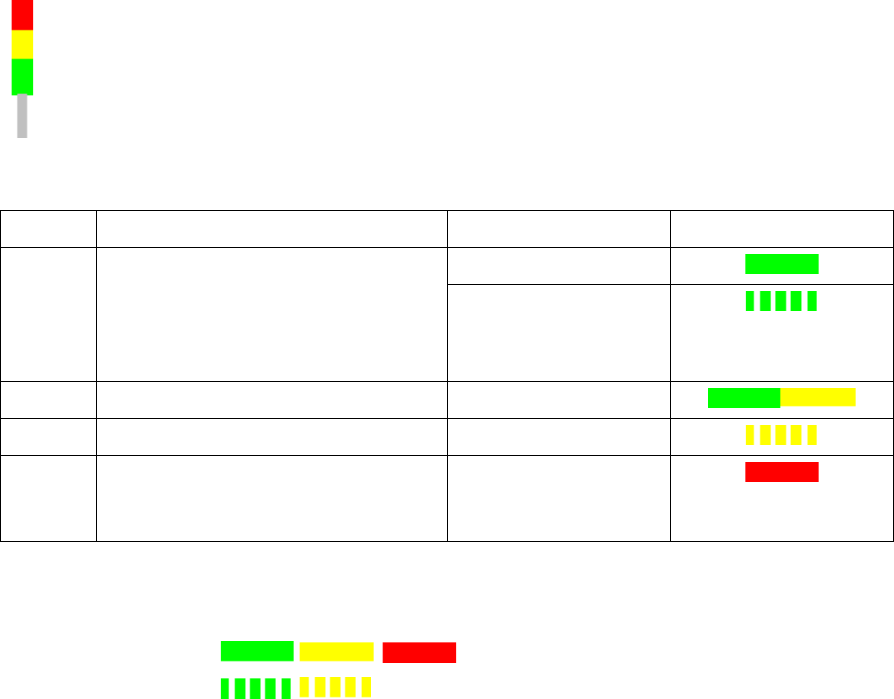

Die dreifarbige Meldeleuchte wird in der folgenden Tabelle erläutert.
Grad
Aktion
Maschinenstatus
Meldeleuchte
1
keine
Produktion
– Manuelle
Bedienung
– Leerlaufproduktion
2
Aufmerksamkeit erforderlich
Produktion
3
Sofortige Reaktion
Pause / Gestoppt
4
Sofortige Reaktion
(technische Hilfe könnte erforderlich
sein)
Ausgefallen
Tabelle 6-1: 3-farbige Meldeleuchte
Legende
Leuchtet konstant:
Blinkt:
Das jeweilige Meldeleuchte-System (zweifarbig oder dreifarbig) muss in der Autokonfiguration
eingestellt werden, siehe Installationsanleitung zur Stationssoftware, Artikelnummer
[00196771-xx].
6.20 Zweireihiger Pipettenwechsler auf SX1/SX2 für C&P20A und CPP
Auf den Bestückautomaten der SX1/SX2-Serie wird der zweireihige Pipettenwechsler für die
Bestückköpfe C&P20A und CPP unterstützt.
6.21 Erweitertes Spektrum für kundenspezifische Pipetten für CPP
und Twin Head
Das Spektrum für kundenspezifische Pipetten für den Bestückkopf Twin Head sind um 5500-5999
(5xx) und für den Bestückkopf CPP um 2500-2799 (20xx) und 2900-2999 (28xx) erweitert worden.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
59
6.22 Wartungsfälligkeitsstatus für Bestückkopf C&P20A und Haupt-
achsen SX
Ab dieser Stationssoftware-Version wird der Wartungsfälligkeitsstatus für den Bestückkopf
C&P20A und die Hauptachsen SX ermittelt. In der Ansicht Wartungsfälligkeitsstatus auf der GUI
wird der Wartungsfälligkeitsstatus der einzelnen Komponenten angezeigt. Dieser gibt Aufschluss
über den Wartungzeitpunkt der Komponente.
6.23 Optimierte Anzeige und Aufbereitung von Warnungen / Alarme
Die Anzeige und Aufbereitung von Warnungen / Alarmen sind optimiert worden. Nur noch die
absolut notwendigen Warnungen werden in der Statuszeile auf der GUI angezeigt.
Die Warnungen / Alarme werden in einer neuen Ansicht gesammelt. Mit diesen Informationen
können vor planmäßigen Wartungen gezielt Probleme behoben werden, die in den letzten Tagen
an der Maschine entstanden sind.
Die gesammelten Warn- bzw. Fehlermeldungen werden auf der GUI in der Ansicht Maintenance
(Instandhaltung) angezeigt.

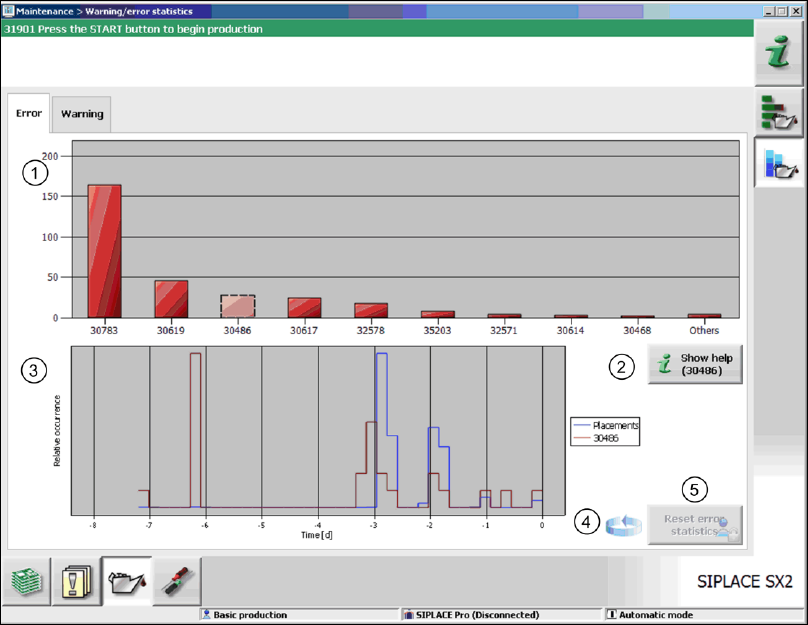

Abbildung 6-7: Statistik über Warnungen / Alarme
In dem oberen Teil der Ansicht werden die zehn häufigsten Alarme / Warnungen angezeigt (1).
Nachdem eine Fehlernummer im Diagramm ausgewählt wurde, kann die zugehörige Online-Hilfe
über die Schaltfläche (2) Show help (Hilfe anzeigen) aufgerufen werden.
In dem unteren Teil der Ansicht wird der Verlauf für das Auftreten der gewählten Fehlermeldung
(rote Kurve) in Relation zur Bestückleistung (blaue Kurve) über den Beobachtungszeitraum grob
dargestellt (3).
Beim Klicken auf dem Rotationspfeil (4) wird eine Tabelle ausgegeben, in der die Verteilung der
ausgewählten Meldungen auf die meldenden Subsysteme angezeigt wird, so dass der Bediener
deren Ursprung leicht ermitteln kann.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
60
Ältere Einträge werden automatisch aus der Statistik entfernt. Bei Bedarf kann der Bediener ab der
Bedienebene Service (Kunde) gezielt die Statistik zurücksetzen über die Schaltfläche (5) Reset
error statistics (Fehlerstatistik zurücksetzen).
6.24 Verhalten des Bestückautomaten bei Folienriss
Bei den Vorgängerversionen der Stationssoftware werden die Bestückköpfe angehalten beim
Auftreten eines Folienrisses, was immer zu einem Maschinenstillstand führt. Ab dieser
Stationssoftware-Version wurde das Verhalten der Maschine kopfspezifisch wie folgt konfiguriert:
C&P20A Maschinenstillstand
Twin Head kein Maschinenstillstand
CPP kein Maschinenstillstand
C&P12 kein Maschinenstillstand
Leistungsmerkmale für die DX-Serie (V705.03)
Die Stationssoftware unterstützt die neuen Bestückautomaten DX1/DX2 und DX4, die auf die
entsprechenden Bestückautomaten SX1/SX2 und SX4 basieren. Die Leistungsmerkmale der
Stationssoftware-Version 705.03 für die DX-Serie sind in den Abschnitten 6.25 bis 6.29 aufgeführt.
6.25 Allgemeines
Die Bestückautomaten DX1/DX2 unterscheiden sich von den Bestückautomaten SX1/SX2 wie
folgt:
– Bestückkopf C&P12 statt Bestückkopf CPP
– Der 27x27 Abwurfbehälter und die linke Abwurfrinne fehlen.
– Falls zwei Bestückköpfe C&P12 vorhanden sind, gibt es zwei Maschinennullpunkte.
– Wenn der Bestückkopf über die Konfiguration ausgelassen werden soll, muss in der
Autokonfiguration ausgewählt werden, ob es sich bei dem ausgelassenen Bestückkopf um
Twin Head/C&P20A oder C&P12 handelt.
– Unterstützung von DX-Tischen und Wechseltischen.
– Die Bestückautomaten DX1/DX2 sind nicht umrüstbar bezüglich der Anzahl der Portale. Die
Anzahl der Portale wird schon bei der Software-Installation ausgewählt und ist nicht Bestandteil
der Autokonfiguration.
Beim ersten Hochfahren nach der Installation der Stationssoftware müssen folgende Optionen
manuell ausgewählt werden in der Autokonfiguration für die Bestückautomaten der DX-Serie:
– beim Bestückkopf C&P12: Aufstellhöhe (über dem Meer)
– Meldeleuchte (zweifarbig oder dreifarbig)
– Tischposition:
innen 60 Spuren
außen 60 Spuren
außen mit 30 Spuren + freiem Stellplatz für Tray oder WPC
