Wenn die Leiterplatte abgebrochen wird, kann der Bediener entscheiden, von wo sie entnommen
werden soll (Ausgabesektion oder letzte Station):
Abbildung 7-13: Unbekannter Bestückstatus – In Ausgabesektion entnehmen
7.19 Originalrüstung zusammenführen beim Einsatz von SIPLACE
Random Setup
Beim Einsatz der Funktion SIPLACE Random Setup, wird die Originalrüstung mit der Zeit auf den
Spuren aufgeteilt, d.h. mehr und mehr Förderer sind nicht mehr an den Spuren vorhanden, an
denen sie entsprechend der herunter geladenen Rüstung sein sollten.
Ab dieser Stationssoftware-Version wird eine Hilfestellung auf der GUI angeboten, um die Förderer
auf die korrekten Spuren zurückzubringen.
Wenn der Bediener den Random Setup-Modus über die Schaltfläche Random Setup aufheben in
der Doppeltisch-Ansicht unter Rüstung – Stellplätze beendet, werden Förderer, die sich nicht auf
den ursprünglichen Spuren befinden orange markiert. Wenn ein markierter Förderer über die
orangefarbenen Pfeiltasten in der Grafik Aktuell ausgewählt wird, wird der entsprechende Förderer
in der Grafik Erwartet ebenfalls ausgewählt.
Der Bediener muss nun den ersten markierten Förderer entfernen. In der Grafik Erwartet wird der
Förderer jetzt als fehlend (rot) markiert. Der rote Förderer zeigt die korrekte Spur für den
herausgezogenen Förderer, auf die der Bediener den Förderer jetzt zurückstellen soll. Danach
verschwindet die rote Markierung und der Bediener kann mit dem nächsten, orange markierten
Förderer fortsetzen.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
80
Beispiel
Im folgenden Random Setup-Szenario können die Bauelemente auf Spur 1, 2 und 3 dynamische
Alternativen auf die jeweiligen Spuren 21, 22 und 23 haben. Der Förderer auf Spur 21 (32mm) wird
für das aktuelle Produkt nicht benötigt. Wenn der Förderer von Spur 2 entfernt ist, soll der Förderer
von Spur 22 auf Spur 2 zurückgestellt werden.
Abbildung 7-14: Förderer wurde von Spur 2 entfernt
Abbildung 7-15: Förderer auf Spur 22 soll auf Spur 2 zurückgestellt werden
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
81
7.20 Geänderte Benutzerführung bei Abholfehlern
Ab dieser Stationssoftware-Version wurde die Benutzerführung bei Abholfehlern und der damit
verbundenen Deaktivierung der Förderer angepasst.
Bei Abholfehlern (d.h. bei allen Deaktivierungsgründen) führt die farbige Markierung jetzt in die
Rüstungsansichten und nicht mehr in die Ansicht Deaktivierte Spuren. Dazu wird in manchen
Ansichten die Schaltfläche Aktivieren zusätzlich bereitgestellt, damit der Bediener den Fehler dort
auch behandeln kann. Die Änderungen betreffen die folgenden Ansichten:

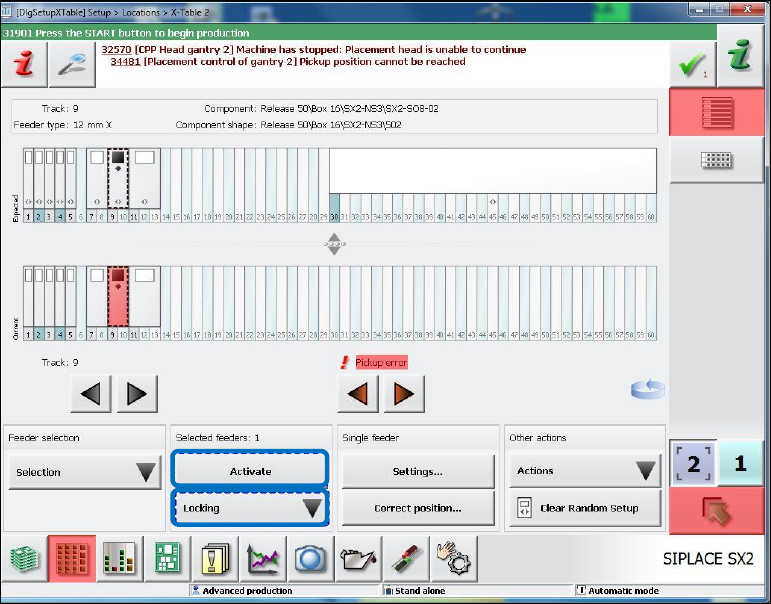

Abbildung 7-16: Rüstungsansicht für X-Tisch
– Menü Sperren mit Auswahl Sperren/Freigeben.
– Die Schaltfläche Aktivieren ist neu und ist aktiviert, wenn der Bediener die ausgewählte Spur
(in der Grafik Aktuell) aktivieren kann.
