Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
82

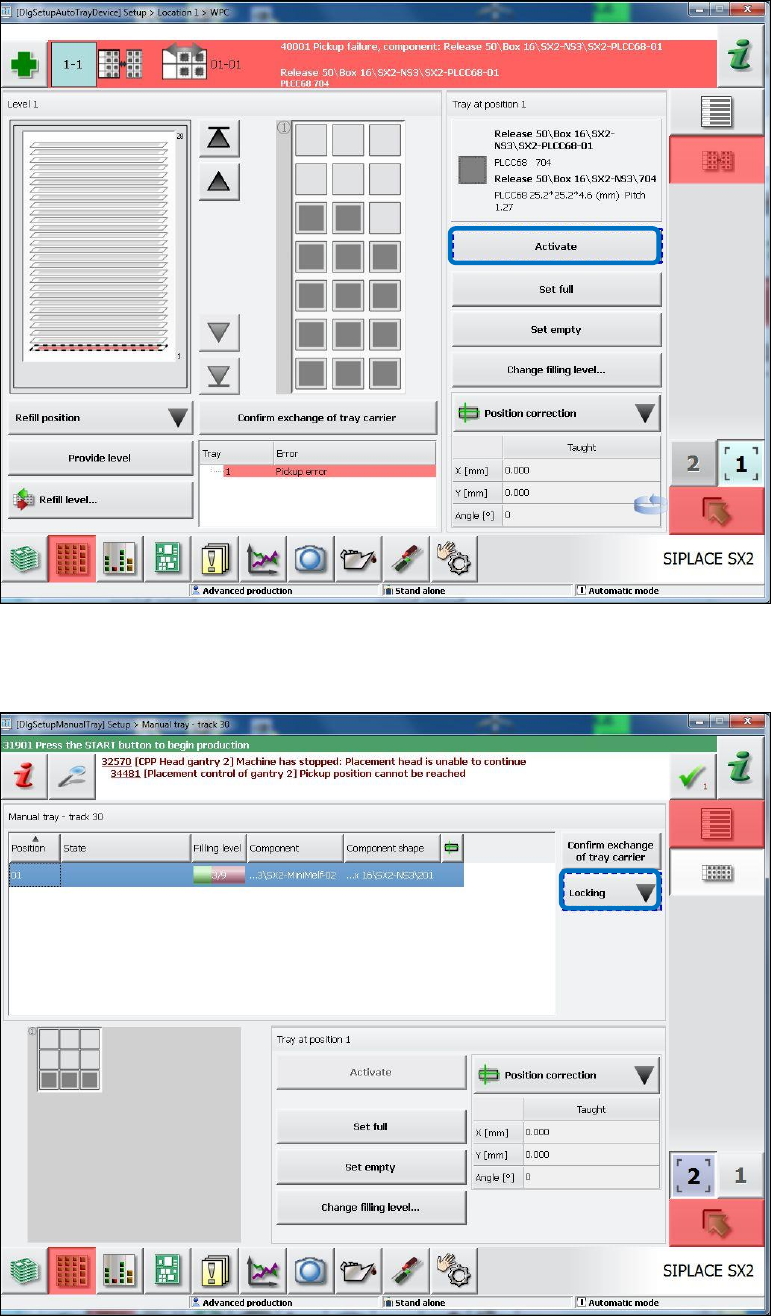

Abbildung 7-17: Rüstungsansicht für MTC / WPC
– Die Schaltfläche Aktivieren ist neu und ist aktiviert, wenn der Bediener das ausgewählte Tray
aktivieren kann.
Abbildung 7-18: Rüstungsansicht für manuelles Tray
– Menü Sperren mit Auswahl Sperren/Freigeben.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
83
7.21 Virtual Inkspot Handler
Mit der Funktion Virtual Inkspot Handler kann die Inkpunkt-Information aus einer Datei, z.B. von
Leiterplattentester oder Inspektionssystem, eingelesen werden. Somit müssen die Inkpunkte nicht
extra mit der LP-Kamera gelesen werden.
Voraussetzungen
– Ein Barcode-Leser muss in der Maschine bzw. in der ersten Maschine der Linie vorhanden
sein. Barcode-Leser und Montagesatz sind von Transportart und Maschinentyp abhängig. Die
Option Barcode lesen mit LP Kamera wird nicht verwendet.
– WDTL-Lizenz von Leiterplatten-Barcode, enthalten im Line Operation-Paket, Artikelnummer
116525-xx.
– Reine 706 Linie, Mischlinien z.B. 706 und 605 werden nicht unterstützt.
Funktionalität
– Die Inkpunktdateien (vom Leiterplattenhersteller oder von einem externen System) können von
jeder Station in der Linie benutzt werden.
– Alle Einstellungen werden lokal an der Station in XML-Dateien gemacht und in SIPLACE Pro
aktiviert.
– Die Inkpunktdateien werden in Anlehnung an den Barcode benannt (z.B. SWT-LP3-O-0007).
Es gibt keine Einschränkungen für das Suffix.
– Die Inkpunktdateien werden auf ein gemeinsam genutztes Laufwerk gespeichert und können
automatisch verschoben oder gelöscht werden, nachdem die Leiterplatte bestückt wurde
(konfigurierbar).
– Die Leiterplatte und die zugehörigen Cluster sind in Form einer Matrix beschrieben (Reihen
und Spalten). Für jeden Cluster muss die Konfiguration "Bestückung" oder "Nichtbestückung"
festgelegt werden. Die Matrix kann konfiguriert werden.
– Konfigurationsänderungen sind gültig nachdem ein neuer Auftrag heruntergeladen oder die
Maschine neu gestartet wurde.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
84
Für die Benutzung der Funktion, muss die Inkpunktdatei am Stationsrechner in der Ansicht Service
unter Einstellungen - Softwareoptionen aktiviert und konfiguriert werden.

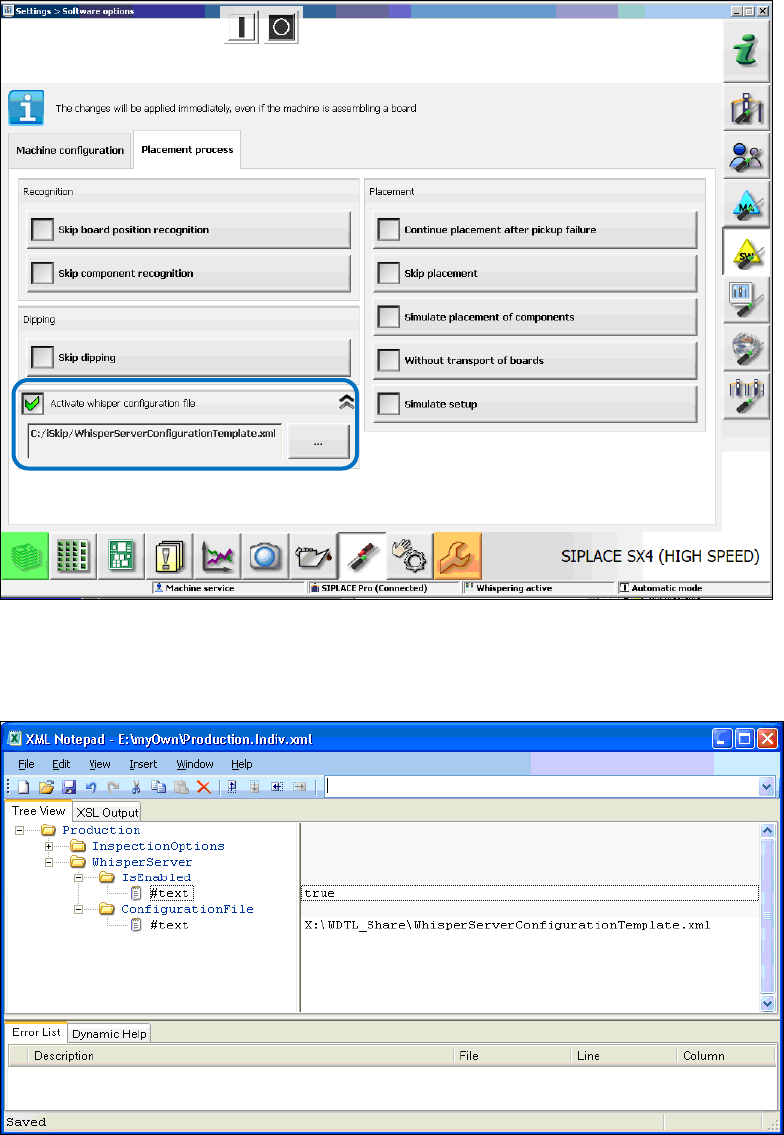

Abbildung 7-19: Konfigurationsdatei für Whispering an der Station aktivieren
► Aktivieren Sie die Option Konfigurationsdatei für Whispering aktivieren.
► Wählen Sie die Konfigurationsdatei aus.
Abbildung 7-20: Whisperfunktion aktivieren
► Überprüfen Sie in der Datei Production.xml unter C:\Sirio\Type\, dass bei WhisperServer "true"
für das Attribut Individual eingetragen ist. Dadurch wird sichergestellt, dass die Information aus
der individuellen Datei genommen wird.
► Aktivieren Sie die Funktion Whisper in der Datei Production.Indiv.xml unter
C:\Sirio\Work\Individual\ und legen Sie den Speicherort für die Masterkonfigurationsdatei fest.
