Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
90
Wenn die Verkettung leer läuft, wird dies durch einen Spur-Leer-Fehler, sowie blinkende
Meldeleuchten signalisiert.

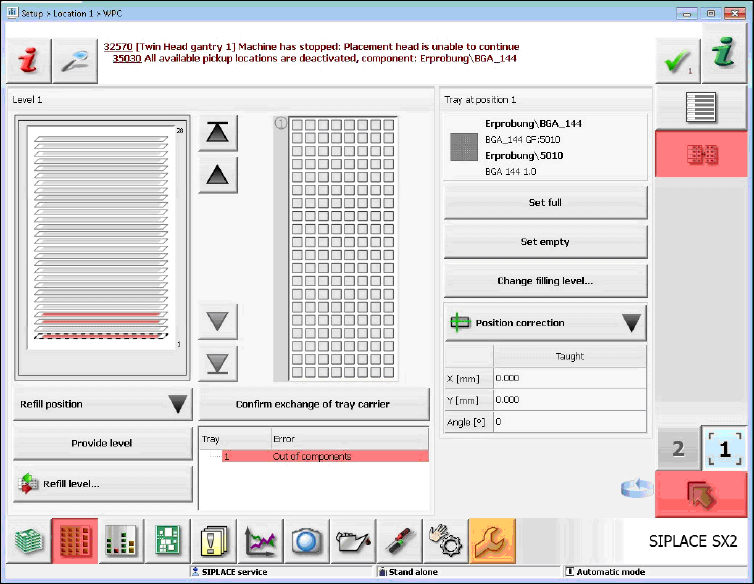

Abbildung 7-26: Verkettung leer
7.23 Automatische Erkennung und Kompensation von erhöhter
Bauelement-Dicke
Der BE-Sensor erkennt automatisch eine erhöhte Bauelement-Dicke nach einem Loswechsel,
damit die Z-Achsen-Position an der Bestückposition automatisch korrigiert werden kann.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
91
7.24 Automatische Erkennung und Kompensation von schwingender
Leiterplatte

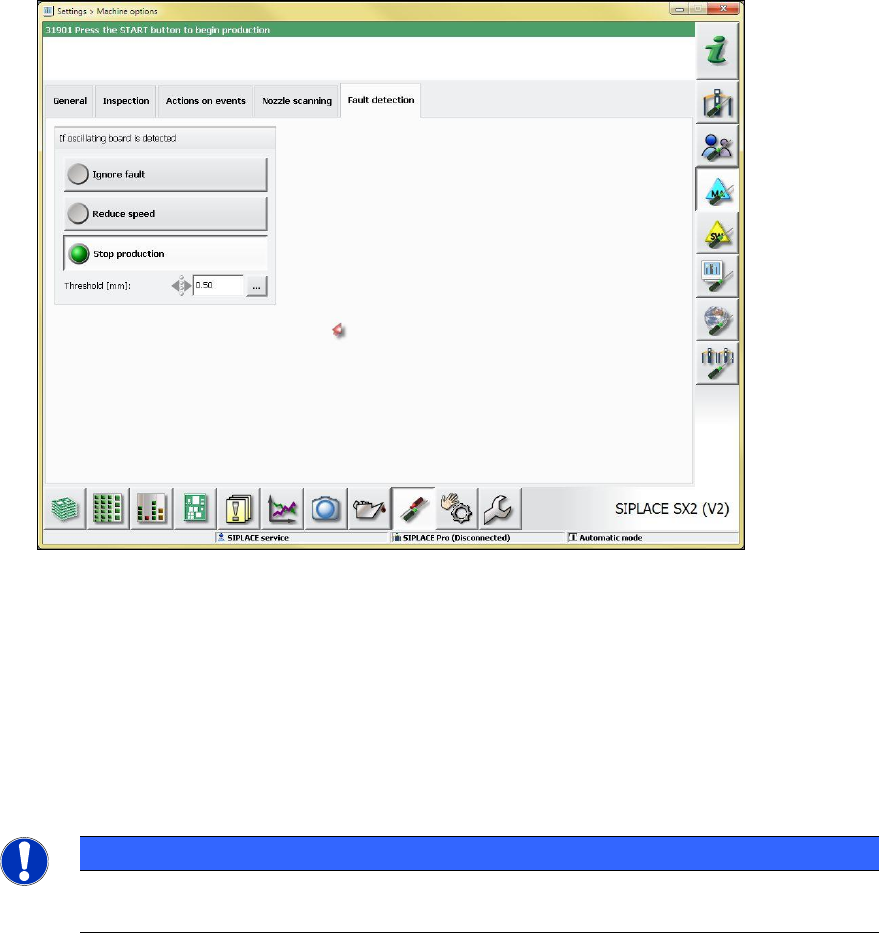

Abbildung 7-27: Fehlererkennung bei schwingender Leiterplatte
Wenn eine schwingende Leiterplatte erkannt wird, gibt es folgende Konfigurations-
möglichkeiten, um das Maschinenverhalten festzulegen:
– Fehler nicht berücksichtigen: keine Anzeige oder Warnung auf der GUI, der Fehler wird
lediglich in der Ansicht Wartung dargestellt.
– Geschwindigkeit verringern: es wird automatisch langsamer bestückt.
– Produktion anhalten: eine Fehlermeldung wird ausgegeben, nach Drücken der Start-
Taste geht es normal weiter.
HINWEIS
Bei Auftreten von schwingenden Leiterplatten sollte mit Leiterplattenunterstützung
gearbeitet werden, oder die Support-Pin-Positionen modifiziert werden.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
92
7.25 Neue Optionen auf der GUI
In früheren Stationssoftware-Versionen konnten die folgenden drei Optionen nur in XML-
Konfigurationsdateien eingestellt werden:
– Soll der stationsweise Download beim Produktwechsel automatisch ausgeführt oder vom
Bediener bestätigt werden?
– Soll die erste Leiterplatte des neuen Loses automatisch an die nachfolgende Maschine
weitertransportiert werden oder in der Ausgabesektion liegen bleiben, bis der Bediener sie
überprüft hat?
– Soll der Bediener dazu aufgefordert werden zu überprüfen, ob Magnetstift-Unerstützungen
beim Verringern der Transportbreite vorhanden sind?
Ab dieser Stationssoftware-Version können diese Optionen auch über die GUI geändert werden.
Allerdings bleiben sie wegen der Persistenz in den Konfigurationsdateien erhalten.
7.25.1 Stationsweiser Download mit/ohne Bestätigung an der ersten Maschine

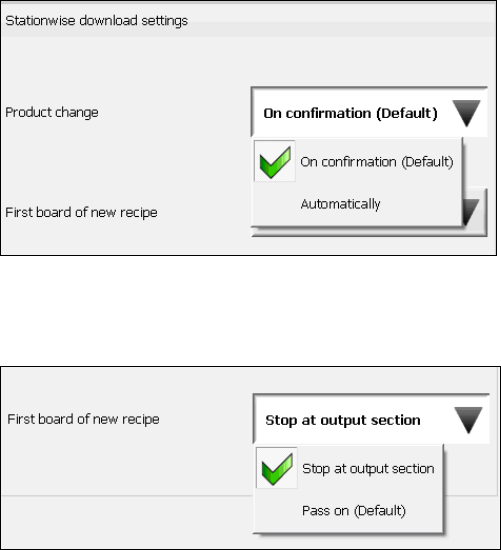

Unter Einstellungen – Maschineneinstellungen – Einstellungen für den stationsweisen
Download können Sie für die Option Produktwechsel einstellen, ob der stationsweise Download
Nach Bestätigung oder Automatisch ausgeführt werden soll:
Für die Option Erste LP des neuen Loses können Sie einstellen, ob An der Ausgabesektion
anhalten oder Weitergeben gelten soll:
