Stationssoftware 7xx bis 7 14.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020 93 Die Standardwerte der zwei Optione n sind von der Position der M aschine in der Linie abhängig: – Automatischer Produktwec hsel ist stand…
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
92
7.25 Neue Optionen auf der GUI
In früheren Stationssoftware-Versionen konnten die folgenden drei Optionen nur in XML-
Konfigurationsdateien eingestellt werden:
– Soll der stationsweise Download beim Produktwechsel automatisch ausgeführt oder vom
Bediener bestätigt werden?
– Soll die erste Leiterplatte des neuen Loses automatisch an die nachfolgende Maschine
weitertransportiert werden oder in der Ausgabesektion liegen bleiben, bis der Bediener sie
überprüft hat?
– Soll der Bediener dazu aufgefordert werden zu überprüfen, ob Magnetstift-Unerstützungen
beim Verringern der Transportbreite vorhanden sind?
Ab dieser Stationssoftware-Version können diese Optionen auch über die GUI geändert werden.
Allerdings bleiben sie wegen der Persistenz in den Konfigurationsdateien erhalten.
7.25.1 Stationsweiser Download mit/ohne Bestätigung an der ersten Maschine
Unter Einstellungen – Maschineneinstellungen – Einstellungen für den stationsweisen
Download können Sie für die Option Produktwechsel einstellen, ob der stationsweise Download
Nach Bestätigung oder Automatisch ausgeführt werden soll:
Für die Option Erste LP des neuen Loses können Sie einstellen, ob An der Ausgabesektion
anhalten oder Weitergeben gelten soll:
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
93
Die Standardwerte der zwei Optionen sind von der Position der Maschine in der Linie abhängig:
– Automatischer Produktwechsel ist standardmäßig für alle Maschinen aktiviert, die eine
Maschine vor sich in der Linie haben.
– Anhalten in der Ausgabesektion ist standardmäßig aktiviert, wenn automatischer
Produktwechsel aktiviert UND die Maschine die letzte in der Linie ist.
HINWEIS
– Wenn die Option Produktwechsel geändert wird, könnte dies auch die
Standardeinstellung für die andere Option beeinflussen.
– Im Doppeltransport-Modus können diese Optionen nur für beide Spuren eingestellt
werden.

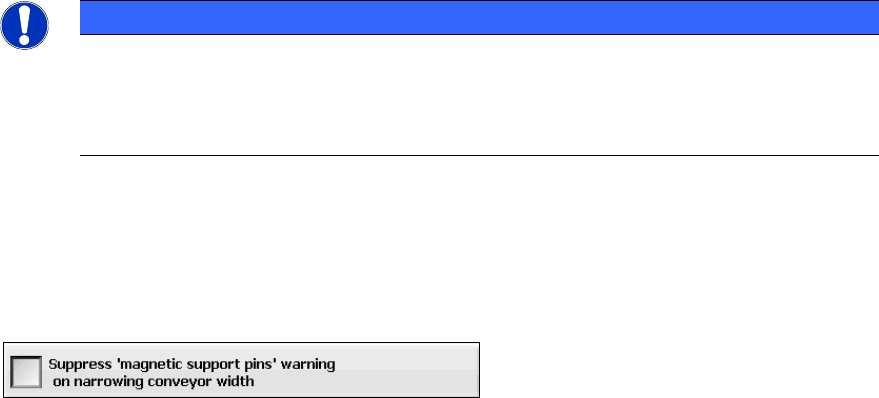

7.25.2 Warnung 'Magnetstift-Unterstützungen' beim Verringern der Transportbreite
unterdrücken
Unter Einstellungen – GUI-Einstellungen können Sie einstellen, ob diese Warnung unterdrückt
werden soll:
Standardmäßig wird der Bediener dazu aufgefordert, die Magnetstift-Unterstützungen zu entfernen.
Diese Option wird nicht an Maschinen angezeigt, die mit Smart Pin Support ausgerüstet sind.
7.26 Anzeige von parallelen Zuständen durch die Meldeleuchten
Die Türme der Bestückautomaten der X-, SX- und DX-Serien sind mit zwei Meldeleuchten
ausgestattet (einer pro Maschinenseite). Diese Meldeleuchten sind entweder zweifarbig (grün /
weiß) oder dreifarbig (grün / gelb / rot). Anhand der verschiedenen Stati der einzelnen
Meldeleuchten (inklusive der Blinkfrequenz) kann der Bediener den Maschinenstatus erkennen
(z.B. Produktion, Wartezustand, Fehlertyp etc.).
Bei dem zweifarbigen Meldeleuchtesystem werden parallele Zustände möglicherweise gleichzeitig
angezeigt. Wenn z.B. ein Referenzlauf, eine Breitenverstellung, eine manuelle Funktion oder eine
Kalibrierung während der Produktion durchgeführt wird, blinken gleichzeitig die weißen Leuchten
kurz und die grüne Leuchte normal.
Ab dieser Stationssoftware-Version blinken beide Leuchten nicht mehr gleichzeitig, wenn eine
Leiterplatte nicht in die Nachfolgemaschine oder -system (Ofen/AOI) eingefahren werden kann
(z.B. wegen einem Stau im Nachfolgesystem).
Bei dem dreifarbigen Meldeleuchtesystem werden keine parallelen Zustände angezeigt.
In der Online-Hilfe zur Stationssoftware ist die Bedeutung der Meldeleuchten erklärt.
Stationssoftware 7xx bis 714.0 (R20-2) / Funktionsbeschreibung Ausgabe 11/2020
94
Leistungsmerkmale (V706.1: kompatibler Modus V705.05)
7.27 Kompatibler Modus
Die Stationssoftware-Version 706.1 kann im kompatiblen Modus als Version 705.05© auf
Bestückautomaten eingesetzt werden, die nicht ausschließlich mit Stationssoftware 706.x laufen.
Der kompatible Modus ist z.B. auf dem Bestückautomaten SX1/SX2 aber nicht auf dem
Bestückautomaten SX1/SX2 V2 möglich.
Dies bedeutet, dass die neuen Funktionen der aktuellen Version, soweit wie möglich in der
kompatiblen Version verwendet werden können.
Die Sichtbarkeit und Funktionsweise der neuen Funktionen im kompatiblen Modus wird in der
folgenden Tabelle erklärt.
Kompatibler Modus
Bedeutung
Komplett
Volle Funktionsunterstützung.
Kompatibel
Die Funktion ist an der Station sichtbar und ist funktionsfähig. Neue
Erweiterungen in der Stationssoftware oder den Linienprodukten werden
jedoch nicht unterstützt.
Versteckt
Funktion ist nicht sichtbar/aktiv, z.B. wegen Lizenzierung oder nicht
unterstützten SIPLACE Pro Download/Upload.
Nicht unterstützt
Die Funktion wird nicht unterstützt, weil z.B. keine Hardware vorhanden
ist.
Tabelle 7-1: Sichtbarkeit und Funktionsweise im kompatiblen Modus
In den Abschnitten 7.28 bis 7.51 wird bei den neuen Leistungsmerkmalen die jeweilige
Sichtbarkeit/Funktionsweise im kompatiblen Modus mit aufgeführt.
Der kompatible Modus kann auf der GUI unter Einstellungen – Systeme der SIPLACE
Stationsschnittstelle aktiviert werden.
Abbildung 7-28: Kompatiblen Modus einstellen
