66
11. 異常表示画面について
装置が異常を検知した場合、以下のような異常表示画面が表示され
ます。

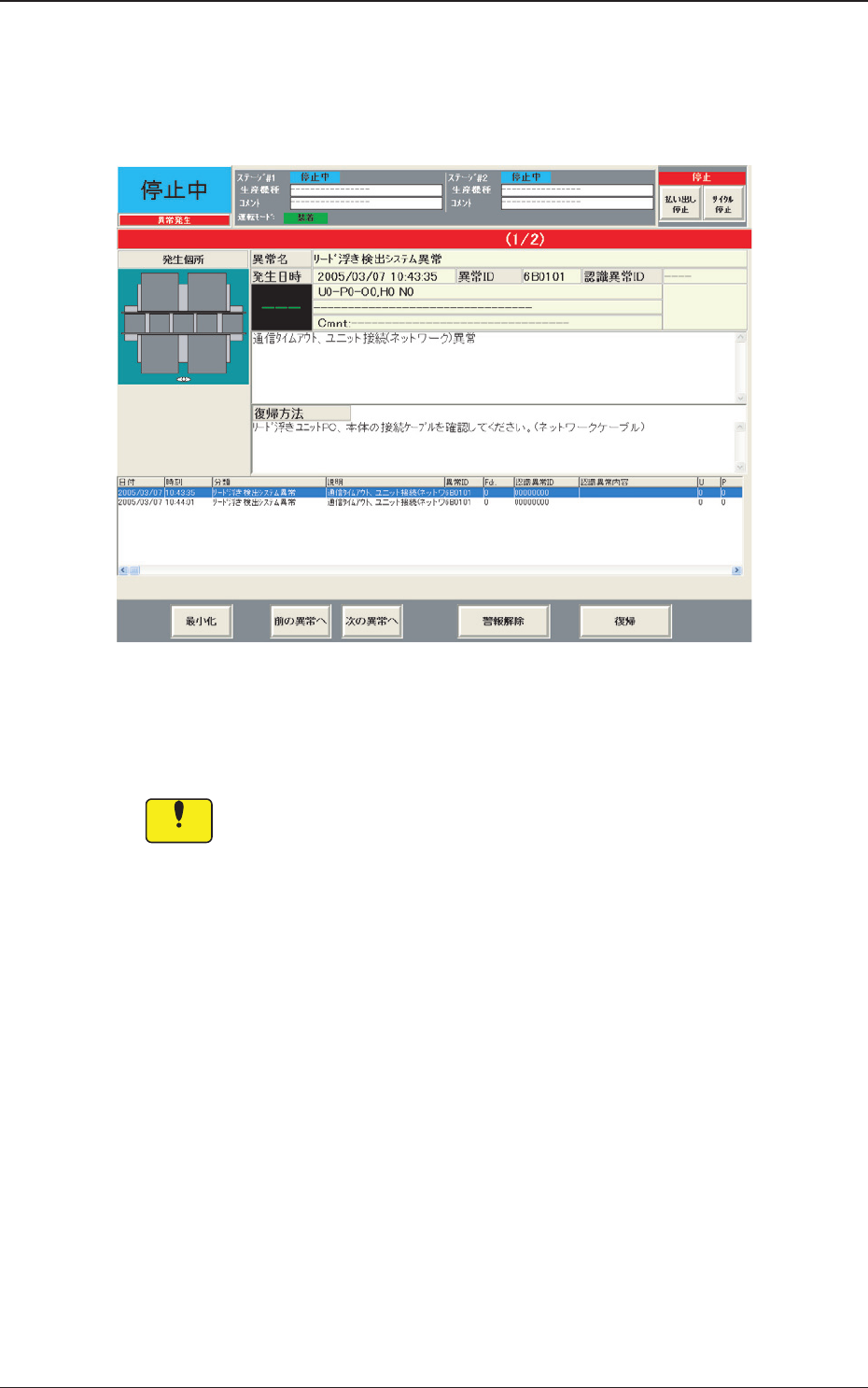

Fig. 31 異常表示画面の例
•
異常表示画面からの復帰手順
(1) 異常表示 “ 異常 ID/ 異常名 / 説明 ” をメモしてください。
注 意
異常表示を忘れた場合は、“ 生産運転メニュー” の “ 情報再表示サ
ブメニュー”画面内に保存されている異常表示を参照してください。
(2) ［復帰］ボタンを押して元の画面に戻してください。
(3) 異常 ID を索引として “12. 異常 ID からのトラブルシューティン
グ ” を参照しながら正しい復帰をしてください。
11. 異常表示画面について
0710-001
67
12. 異常 ID からのトラブルシューティング
0710-001
12. 異常 ID からのトラブルシューティング
12.1 異常 ID 記載例
Table 7
異常ID
異常名、説明、要因および復帰方法
601701
601702
601703
601704
リード浮き検出教示
通信タイムアウト、ユニット接続 (ネットワーク) 異常
リード浮きユニットPC、本体の接続ケーブルを確認してください
(ネットワークケーブル)
リード浮き検出教示
送信異常
リード浮きユニットPC、本体の接続ケーブルを確認してください
(ネットワークケーブル)
リード浮き検出教示
受信異常
リード浮きユニットPC、本体の接続ケーブルを確認してください
(ネットワークケーブル)
リード浮き検出教示
治具認識異常
リード浮き用治具置き場の治具を確認して下さい (次のページへ続く)
[1] [2] [3]
[4]
[1] 異常画面に表示される異常 ID を番号順に記載しています。
[2] 異常画面に表示される異常名と説明を記載しています。
[3] “異常名と説明”に対する要因および復帰方法を記載しています。
( 要因 1)
→
( 復帰方法 1)
( 要因 2)
→
( 復帰方法 2)
( 要因 3)
→
( 復帰方法 3)
[4] 内容が次のページにも記載されていることを示します。
68
12.2 異常 ID と復帰方法
Table 8
異常 ID 異常名、説明、要因および復帰方法
601701 リード浮き検出教示
通信タイムアウト、ユニット接続 ( ネットワーク ) 異常
リード浮きユニット PC、本体の接続ケーブルを確認してください
( ネットワークケーブル )
601702 リード浮き検出教示
送信異常
リード浮きユニット PC、本体の接続ケーブルを確認してください
( ネットワークケーブル )
601703 リード浮き検出教示
受信異常
リード浮きユニット PC、本体の接続ケーブルを確認してください
( ネットワークケーブル )
601704 リード浮き検出教示
治具認識異常
リード浮き用治具置き場の治具を確認して下さい
601705 リード浮き検出教示
治具吸着異常
リード浮き用治具を治具置き場に戻して下さい
601706 リード浮き検出教示
ノズル 1 にノズルが装着されていません
ノズル 1 を選択して、治具吸着 & 認識を実行して下さい
6b0101 リード浮き検出システム異常
通信タイムアウト、ユニット接続 ( ネットワーク ) 異常
リード浮きユニット PC、本体の接続ケーブルを確認してください
( ネットワークケーブル )
6b0102 リード浮き検出システム異常
コマンド異常
装置をシャットダウンし、電源を再投入してください
6b0103 リード浮き検出システム異常
受信データ異常
装置をシャットダウンし、電源を再投入してください
6b1001 リード浮き検出システム異常
ソフトウェア動作環境異常 [1000]
装置をシャットダウンし、電源を再投入してください
6b1011 リード浮き検出システム異常
PC 内メモリ異常 [1010]
装置をシャットダウンし、電源を再投入してください
6b1061 リード浮き検出システム異常
センサヘッド内レーザダイオード異常 [1060]
装置をシャットダウンし、電源を再投入してください
6b1071 リード浮き検出システム異常
信号処理ボード内メモリ異常 [1070]
装置をシャットダウンし、電源を再投入してください
12.2 異常 ID と復帰方法
0710-001
