N7202A057B12(1)DX-partlist2 - 第100页
21-D 全体カバー:NPM-DX W ho le Cover:NPM-DX パーツレイアウト Kit No. キット 品番 Kit Name キット名称 MTKA002145AA セクションNo. PARTS LAYOUT Section No. - - S73 ( KMTKA002145AA-12-4 )
Ref
No.
Remarks R
1
Q'ty
21-C
全体カバー:NPM-DX
Whole Cover:NPM-DX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA002145AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
COVER
2
1 MTPB002832AA
COVER
2
2 MTPB007285AC
COVER
2
3 MTKP001175AF
COVER
1
4 MTKP001163AD
COVER
2
5 MTKP001161AD
COVER
2
6 MTKP003861AB
COVER
2
7 N610136416AA
COVER
2
8 MTKP003911AB
SPACER
8
9 N510029535AA CF-425E
FAN-GUARD
4
10 KXF077MAA00
S
109-019E
FAN-GUARD
4
11 KXFP6FLYA00
S
109-719
SPACER
8
12 N510016173AA CF-415E
FAN
2
13 MTND000068AA
S
9LB1424S5J05
SCREW
8
14 N510018271AA
Cross recessed Truss head machine screw M4X40-4.8 A2J (Trivalent)
SCREW
8
15 N510018269AA
Cross recessed Truss head machine screw M4X30-4.8 A2J (Trivalent)
SCREW
14
16 N510018279AA
Cross recessed Truss head machine screw M4X6-4.8 A2J (Trivalent)
FAN
1
17 N610127903AA
S
FAN
1
18 N610128950AA
S
BRACKET
4
19 MTPB008712AA
S72
--
( KMTKA002145AA-12-3 )

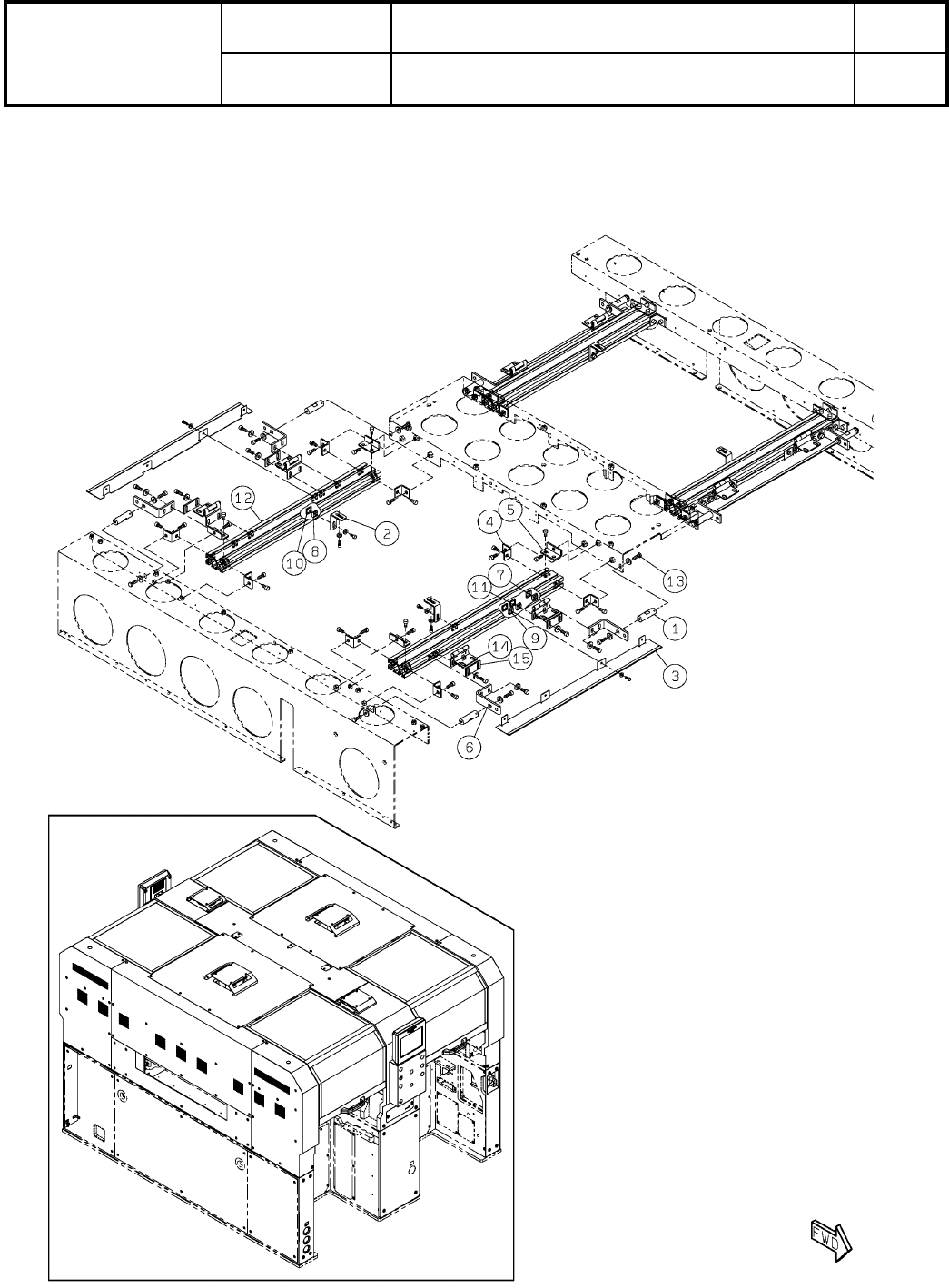

21-D
全体カバー:NPM-DX
Whole Cover:NPM-DX
パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
MTKA002145AA
セクションNo.
PARTS LAYOUT
Section No.
--
S73
( KMTKA002145AA-12-4 )
Ref
No.
Remarks R
1
Q'ty
21-D
全体カバー:NPM-DX
Whole Cover:NPM-DX
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
MTKA002145AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
SHAFT
8
1 MTPA010281AA
BRACKET
4
2 N210143028AC
COVER
4
3 MTPB001830AB
BRACKET
16
4 MTPB005781AA
BRACKET
8
5 MTPB005782AA
BRACKET
8
6 MTPB002835AB
NUT
56
7 KXF0ATGAA00 SFB-002
NUT
4
8 KXF0ATHAA00 SFB-001
NUT
16
9 KXF0ATJAA00 SFB-006
CAP
84
10 KXF0ATFAA00 SFA-906
NUT
8
11 MTNK001367AA SFB-803
FRAME
4
12 MTNK000710AA SFF-364 L=565
BOLT
8
13 N510017810AA
Hexagon head bolt Middle class M6X20-6g 4T A2J (Trivalent)
HINGE
8
14 N610124459AA
PLATE
8
15 N210164816AA
S74
--
( KMTKA002145AA-12-4 )
